Überwachung Der Armaturposition; Anschlüsse Für Die Positionsrückmeldung Folgendermaßen In Der Pneumatischen Steuereinheit Anschließen - Endress+Hauser Liquiline Control CDC90 Kurzanleitung

Elektrischer Anschluss
Überwachung der Armaturposition
 38 Druckluftansteuerung CPA47x
1.

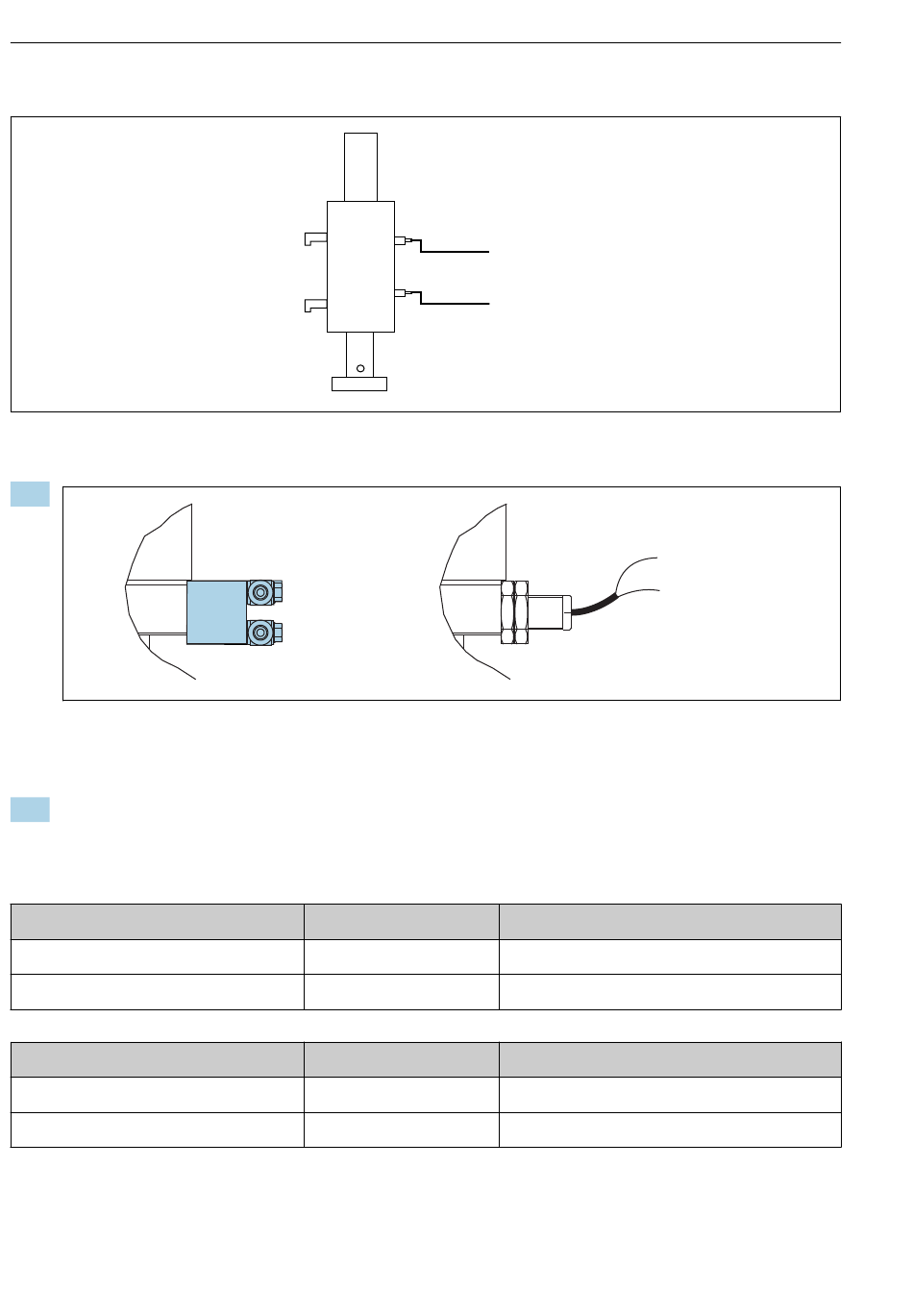

Sich an der Markierung direkt am Endlagenschalter orientieren; "1" ist Eingang (in), "2"
ist Ausgang (out).
2. Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu-
ereinheit anschließen:
Anschluss auf der Endstufenklemme im der pneumatischen Steuereinheit
Endstufenklemme T1 unten
Pin 1
Pin 2
Endstufenklemme T2 unten
Pin 1
Pin 2
Cleanfit CPA473/CPA474
Armaturen mit pneumatischen Endlagenschalter werden auf elektrische umgerüstet.
54
OUT (2)
IN (1)
Kabelader
W26, BN
W26, BU
Kabelader
W25, BN
W25, BU
W26
W25
Funktion
oberer Endlagenschalter
oberer Endlagenschalter
Funktion
unterer Endlagenschalter
unterer Endlagenschalter
Liquiline Control CDC90
A0032747
BN Ö L+ (1)
BU Ö L- (2)
A0032777
