Wandmontage - Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Montage
16

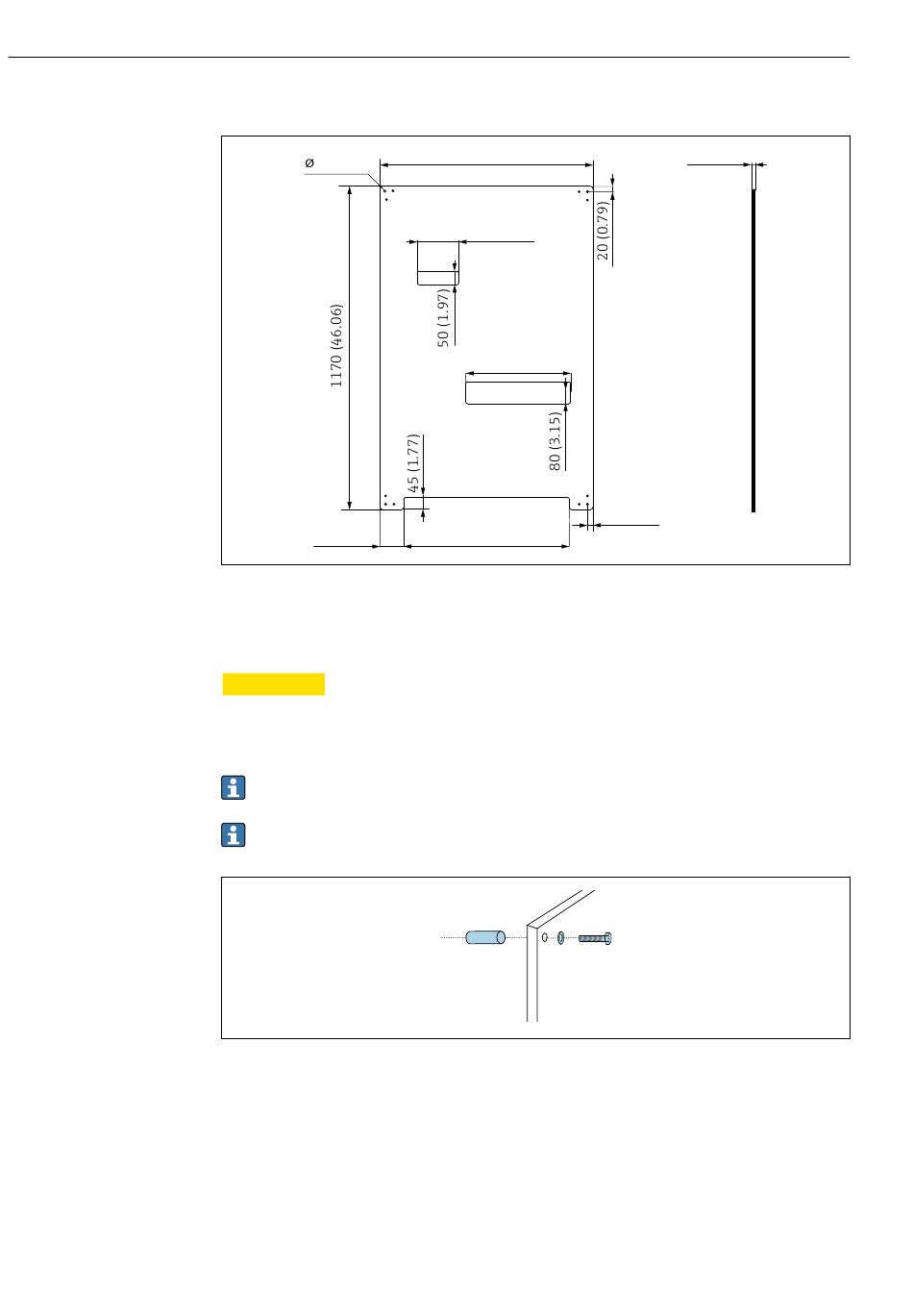

5.2.5 Abmessungen Montageplatte
8 (0.31)
86 (3.39)
 9 Abmessungen der Montageplatte in mm (in)
5.3

Wandmontage

VORSICHT
L
Verletzungsgefahr
Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Zu zweit montieren und geeignetes Montagewerkzeug verwenden.
Die Größe der Bohrlöcher an der Wand hängt von den verwendeten Dübeln ab. Dübel
und Schrauben müssen bauseitig gestellt werden.
Zur Befestigung der Montageplatte an der Wand sind Distanzhülsen im Lieferumfang
enthalten.
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Montageplatte an den dafür vorgesehenen Befestigungslöchern und mit den beigeleg-
ten Distanzhülsen montieren.
770 (30.31)
150 (6.00)
380 (15.00)
20 (0.79)
600 (23.62)
Liquiline Control CDC90
8 (0.31)
A0031946
A0032776
