Liquiline Control CDC90
Endress+Hauser

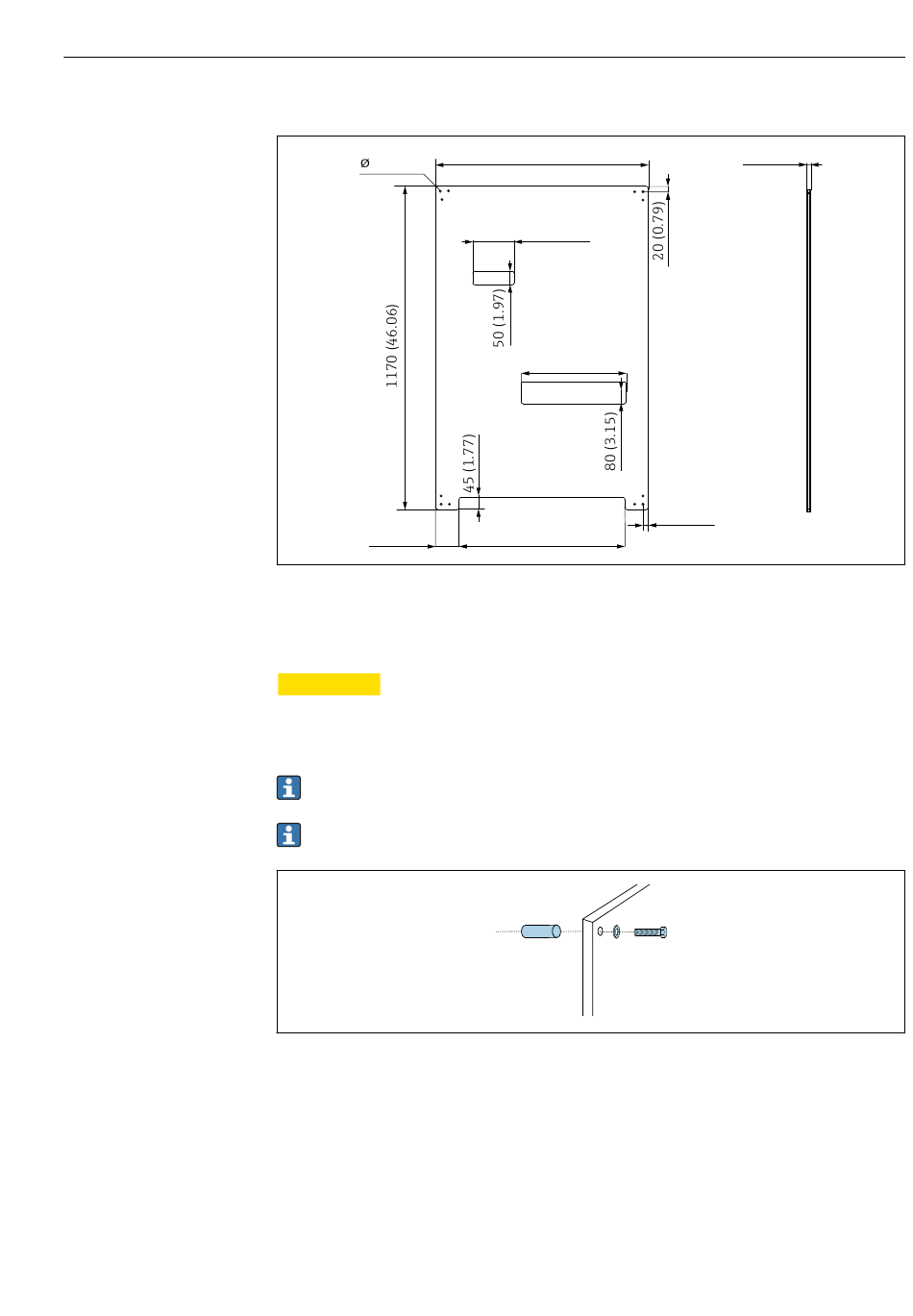

5.2.5 Abmessungen Montageplatte
8 (0.31)
86 (3.39)
 9 Abmessungen der Montageplatte in mm (in)
5.3

Wandmontage

VORSICHT
L
Verletzungsgefahr
Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.
‣
Montieren Sie zu zweit und verwenden Sie das geeignete Montagewerkzeug.
Die Größe der Bohrlöcher an der Wand hängt von den verwendeten Dübeln ab. Dübel
und Schrauben müssen bauseitig gestellt werden.
Für die Montageplatte an der Wand sind Distanzhülsen im Lieferumfang enthalten.
Die Montageplatte hat für die Halterung an der Wand Bohrlöcher vorgesehen. Dübel und
Schrauben müssen bauseitig gestellt werden.
‣
Montieren Sie die Montageplatte an den dafür vorgesehenen Befestigungslöchern und
mit den beigelegten Distanzhülsen.
770 (30.31)
150 (6.00)
380 (15.00)
20 (0.79)
600 (23.62)
Montage
8 (0.31)
A0031946
A0032776
15
