Produktbeschreibung

3.1

Systemansicht

Eine komplette Messeinrichtung besteht aus folgenden Komponenten:
• CDC90 Steuereinheit
• Pneumatische Steuereinheit
• Kanisterpumpeneinheit
Das System wird in verschiedenen Ausführungen angeboten. Hier sehen Sie eine Gesamt-
übersicht mit allen Modulen des Systems.
2
1
8
7

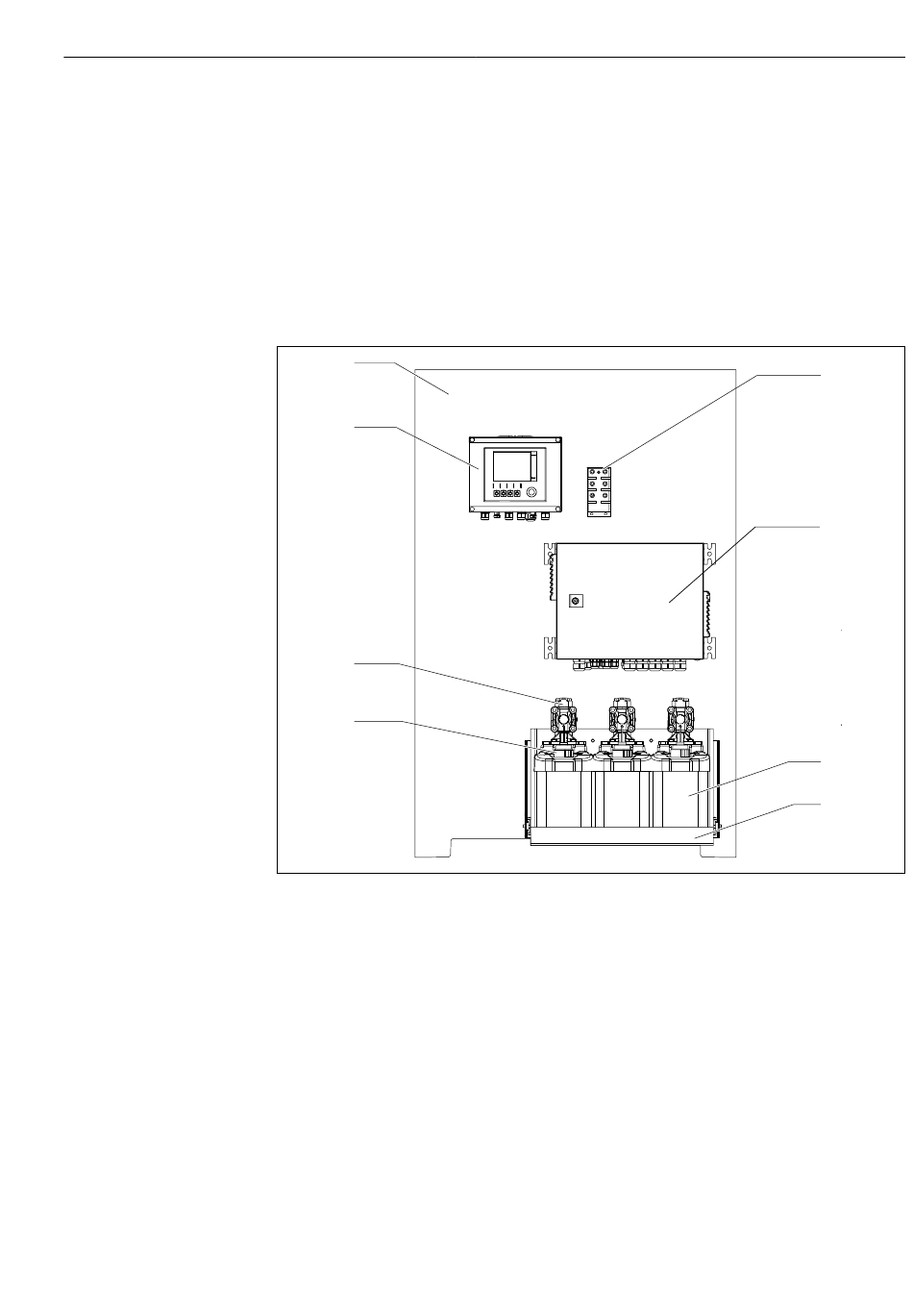

 1 CDC90 Gesamtansicht
1 CDC90 Steuereinheit
2 Montageplatte
3 EtherNet switch
4 Pneumatische Steuereinheit
Produktbeschreibung
5 Kanister mit Pufferlösungen und Rei-
niger
6 Kanisterträger
7 Schwimmerschalter
8 Pumpen
3
4
5
6
A0032271
9
