Abb. 1
*
1
2
3
4 5
schwarz
grau
/ grey
Anschluss
connector
Aux 1
Aux 2
Elko -
Elko +
COM
schwarz Schienenabnehmer links
X 2
X 1
X 3
X 4
X 5
Ein hilfreiches Zubehör für den Einbau von Lokdecodern
ist das Viessmann Lokdecoder-Einbauset (Art. 6819). Es
enthält Klebepads, Schrumpfschlauchstücke, passende
Kabel, Lötzinn und eine Lötanleitung.
Die Ausgänge für einen optionalen Stützkondensator sind
mit Lötpads ausgestattet. Sollten Sie diese Ausgänge
nutzen wollen, löten Sie einen Elektrolytkondensator (100
μF / 35 V) mit passenden Kabeln direkt an den Decoder
an. Beachten Sie die Polarität des Elko.
Einbau in Loks mit
NEM 652-Schnittstelle
Beachten Sie den Anschlussplan in Abb. 1.
► Öffnen Sie die Lok und entfernen Sie den Brücken-
stecker aus der Schnittstellenbuchse der Lok.
► Stecken Sie den NEM 652-Stecker des Decoders in
die Schnittstellenbuchse der Lok.
6
All manuals and user guides at all-guides.com
gelb
/ yellow
rot
/ red
8
blau
blue
7
6
weiß
white
/ black
Farbe
Funktion
weiß
Ausgang Spitzenlicht (max. 300 mA)
Ausgang Schlusslicht (max. 300 mA)
gelb
Lötpad
opt. Stützkondensator (100 μF / 35 V)
Lötpad
opt. Stützkondensator (100 μF / 35 V)
gemeinsamer Rückleiter
blau
rot
Schienenabnehmer rechts
---
---
Motorausgang (bis 1 A)
grau
Motorausgang (bis 1 A)
orange
orange
X 2
ELKO-
ELKO+
COM
AUX 2
AUX 1
X 1
Colour
Output front light (max. 300 mA)
white
yellow
Output rear light (max. 300 mA)
sold. pad
optional smoothing capacitor
sold. pad
optional smoothing capacitor
blue
Common return conductor
black
Rail collector left
Rail collector right
red
---
---
grey
Motor (max. 1 A)
Motor (max. 1 A)
orange
The outputs for an optional smoothing capacitor have sol-
dering pads. If you would like to use these outputs, con-
nect the capacitor (Elko, 100 μF / 35 V) to the decoder by
soldering the cables to the appropriate soldering pads.
Pay attention to the correct polarity.
Mounting in locos with interface
as per NEM 652
Follow the connection diagram fig. 1.
► Open the loco and remove the bridge plate from the
interface socket of the loco.
► Insert the NEM 652-connector into the interface sock-
et of the locomotive.
Please make sure that the orange and red cables from
the plug are on the side of the socket where a mark
(often a "*" or a "+") is printed on the circuit board.

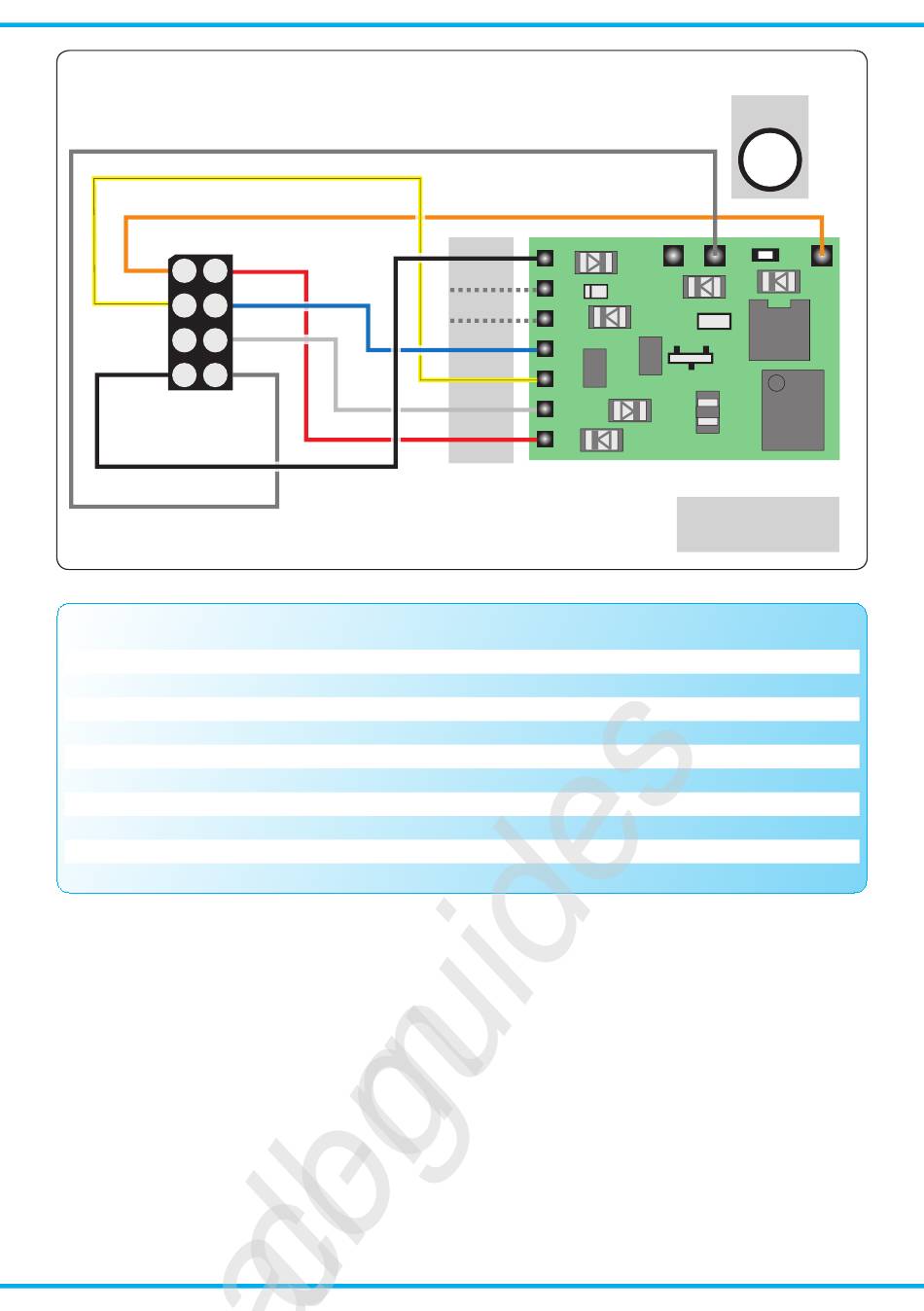

Fig. 1
Motor
M
*
Markierung
marker
Function
