Systemhydraulik - Bosch Flow Fresh FF27 S Installations-, Service- Und Wartungsanleitung

6 | Angaben zum Produkt
L
Bild 5 Anlagenbeispiel ohne Solarteil
[L] Pufferspeicher
3.3.2 Systemhydraulik für bis zu 55 Wohneinheiten (Beispiel)
Bei größeren Anlagen wird der Bereitschaftsteil vom Solarteil getrennt
installiert. Das System ist mit weiteren Kaskadenstationen auf bis zu
160 Wohneinheiten erweiterbar.
A
6720812672-33.1 ST

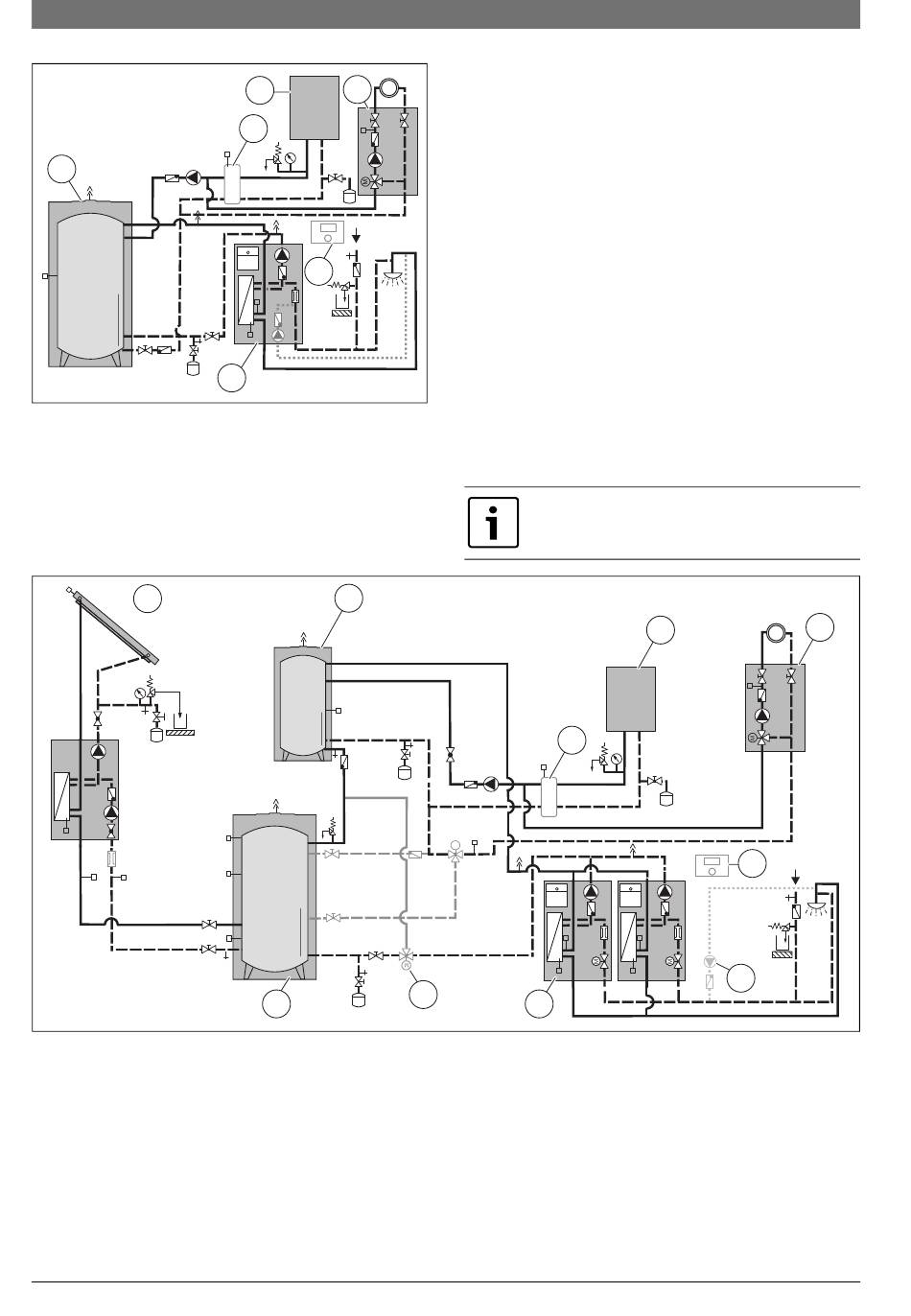

Bild 6 Anwendungsbeispiel für bis zu 55 Wohneinheiten
[A] Solaranlage
[B] Pufferspeicher als Bereitschaftsspeicher
[C] Hydraulische Weiche (optional)
[D] Nachheizung
[E] Heizkreis
[F] Bedieneinheit (Zubehör, muss vorhanden sein)
[G] Zirkulationspumpe (bauseits)
[H] Frischwasserstation Kaskade mit Kaskadenventilen
[I] Rücklaufventil VS5 (Zubehör für temperatursensible Einspei-
sung)
[L] Pufferspeicher
6721830159 (2020/12)
D
C
B
E
F
6720812672-32.1 ST
B
L
Wenn mehrere Pufferspeicher [L] und eine Heizungsun-
terstützung vorgesehen werden, sollten diese Puffer-
speicher parallel angeschlossen werden.
C
M
I
H
E
D
F
G
FF27 S, FF40 S
