5.3.2

Zirkulationspumpe bei Kaskade montieren (bauseits)

Der als Zubehör erhältliche Zirkulationsstrang ist hier nicht möglich.
▶ Sicherstellen, dass die Pumpenleistung ausreichend ist.
Um die Kaltwasserleitung vor Erwärmung zu schützen:
▶ Zirkulationspumpe so nah wie möglich am Kaltwasserstrang und Ein-
tritt in die Kaskade montieren.
< 50 cm < 50 cm

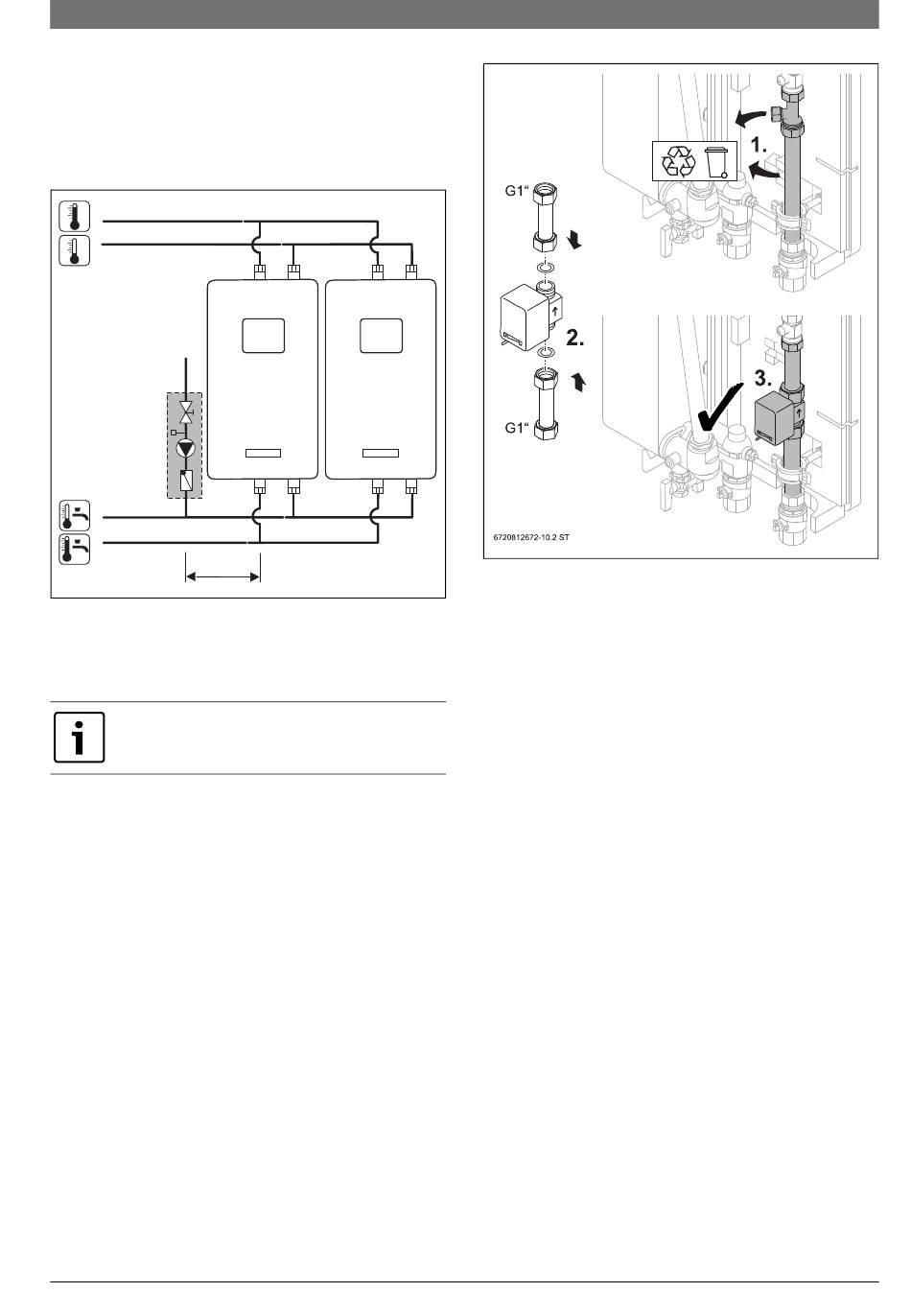

Bild 23 Zirkulationspumpe außerhalb der Kaskade
5.4

Kaskadenventil montieren

Funktion: bei höherem Volumenstrom öffnet sich das Kaskadenventil
und schaltet eine weitere Station hinzu (Ansteuerung über Modul).
Beachten Sie bei der Montage die Durchflussrichtung
des Ventils (Pfeil).
1. T-Stück und gerades Rohr demontieren.
2. Anschlussrohre mit Dichtungen an das Kaskadenventil schrauben.
3. Kaskadenventil mit den Anschlussrohren an den Volumenstromsen-
sor schrauben (Abdichtung mit O-Ring).
▶ Kugelhahn mit Dichtung in das Anschlussstück (G1") schrauben und
Rohrschelle schließen.
FF27 S, FF40 S
Bild 24 Kaskadenventil montieren (für jede Station ein Kaskadenventil)
6720812672-08.2 ST
