16 | Montage der Bauteile
▶ Sicherheitsventil nach DIN1988 (Auslegung nach Übertragungsleis-
tung) im Kaltwassereintritt montieren.
▶ Vor der Frischwasserstation einen Filter in die Rohrleitung des Kalt-
wassers einbauen.
Dadurch werden Verunreinigungen und Störungen in der Anlage mi-
nimiert.
▶ Primär- und sekundärseitigen Anschluss an die Frischwasserstation
vornehmen ( Bild 32).

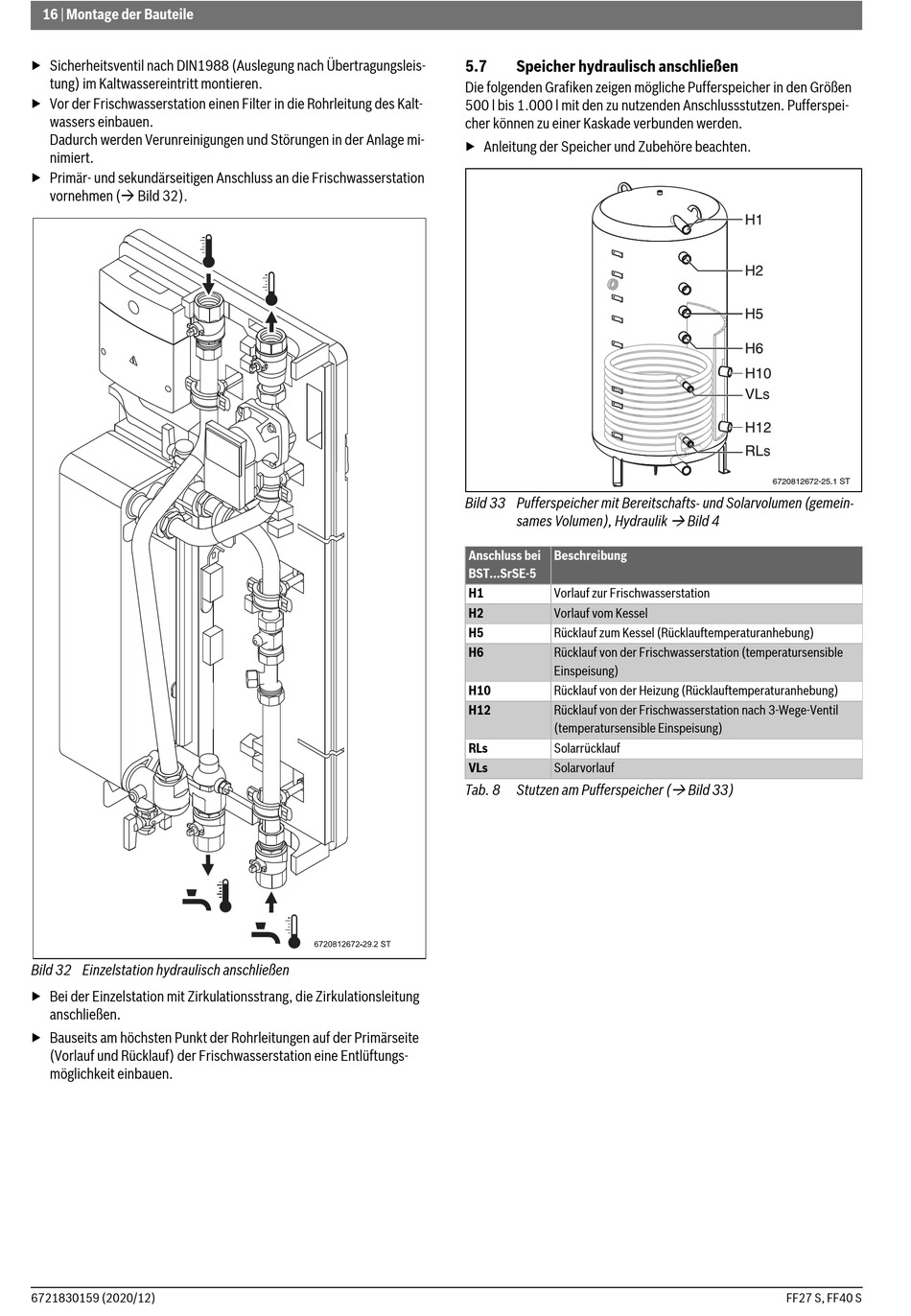

Bild 32 Einzelstation hydraulisch anschließen
▶ Bei der Einzelstation mit Zirkulationsstrang, die Zirkulationsleitung
anschließen.
▶ Bauseits am höchsten Punkt der Rohrleitungen auf der Primärseite
(Vorlauf und Rücklauf) der Frischwasserstation eine Entlüftungs-
möglichkeit einbauen.
6721830159 (2020/12)
5.7 Speicher hydraulisch anschließen
Die folgenden Grafiken zeigen mögliche Pufferspeicher in den Größen
500 l bis 1.000 l mit den zu nutzenden Anschlussstutzen. Pufferspei-
cher können zu einer Kaskade verbunden werden.
▶ Anleitung der Speicher und Zubehöre beachten.
Bild 33 Pufferspeicher mit Bereitschafts- und Solarvolumen (gemein-
sames Volumen), Hydraulik
Anschluss bei Beschreibung
BST...SrSE-5
H1 Vorlauf zur Frischwasserstation
H2 Vorlauf vom Kessel
H5 Rücklauf zum Kessel (Rücklauftemperaturanhebung)
H6 Rücklauf von der Frischwasserstation (temperatursensible
Einspeisung)
H10 Rücklauf von der Heizung (Rücklauftemperaturanhebung)
H12 Rücklauf von der Frischwasserstation nach 3-Wege-Ventil
(temperatursensible Einspeisung)
RLs Solarrücklauf
VLs Solarvorlauf
Tab. 8 Stutzen am Pufferspeicher (
6720812672-25.1 ST

Bild 4

Bild 33)
