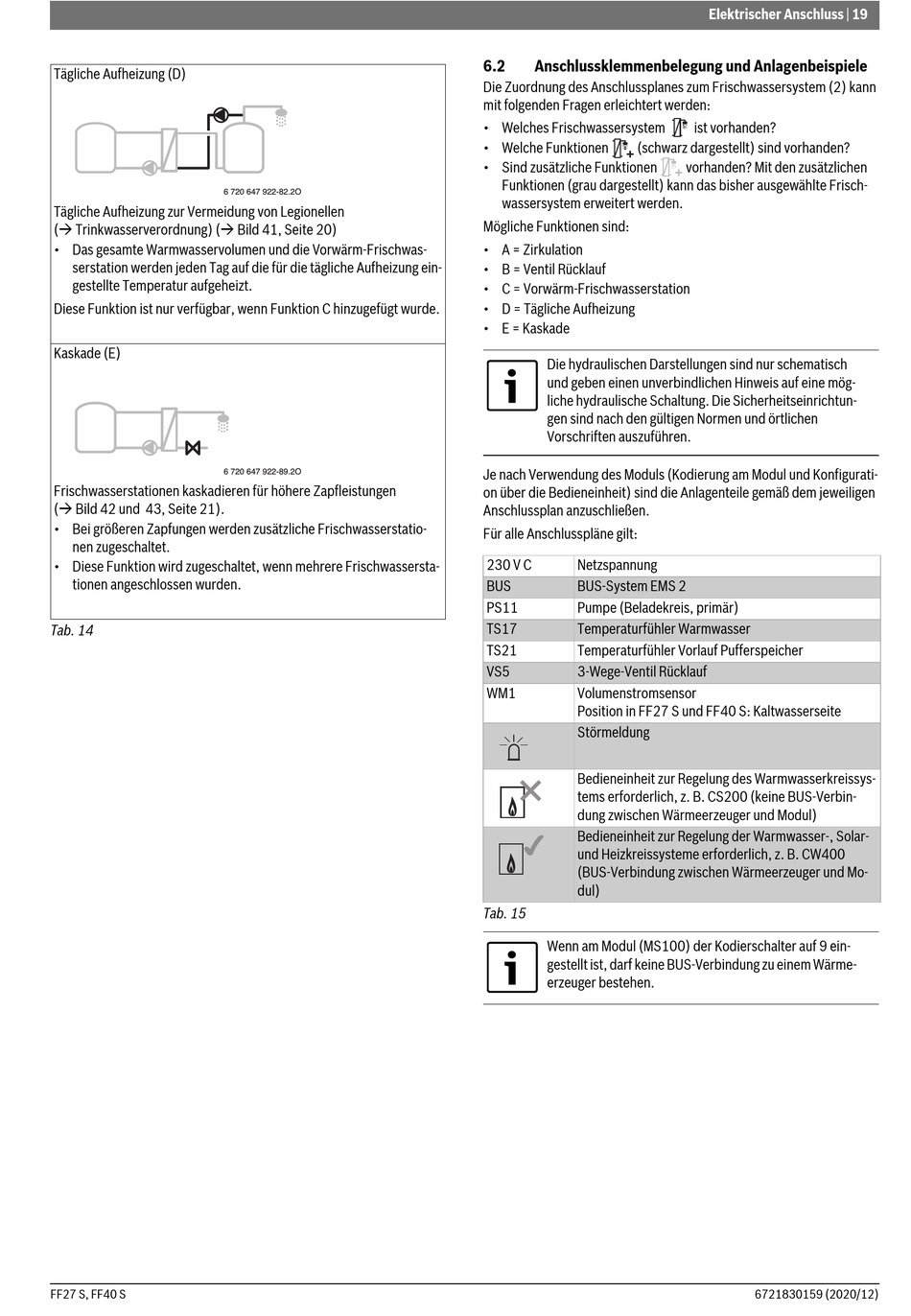

Tägliche Aufheizung (D)
Tägliche Aufheizung zur Vermeidung von Legionellen
( Trinkwasserverordnung) ( Bild 41, Seite 20)
• Das gesamte Warmwasservolumen und die Vorwärm-Frischwas-
serstation werden jeden Tag auf die für die tägliche Aufheizung ein-
gestellte Temperatur aufgeheizt.
Diese Funktion ist nur verfügbar, wenn Funktion C hinzugefügt wurde.
Kaskade (E)
Frischwasserstationen kaskadieren für höhere Zapfleistungen
( Bild 42 und 43, Seite 21).
• Bei größeren Zapfungen werden zusätzliche Frischwasserstatio-
nen zugeschaltet.
• Diese Funktion wird zugeschaltet, wenn mehrere Frischwassersta-
tionen angeschlossen wurden.
Tab. 14
FF27 S, FF40 S
6 720 647 922-82.2O
6 720 647 922-89.2O
6.2

Anschlussklemmenbelegung und Anlagenbeispiele

Die Zuordnung des Anschlussplanes zum Frischwassersystem (2) kann
mit folgenden Fragen erleichtert werden:
• Welches Frischwassersystem
• Welche Funktionen (schwarz dargestellt) sind vorhanden?
• Sind zusätzliche Funktionen
Funktionen (grau dargestellt) kann das bisher ausgewählte Frisch-
wassersystem erweitert werden.
Mögliche Funktionen sind:
• A = Zirkulation
• B = Ventil Rücklauf
• C = Vorwärm-Frischwasserstation
• D = Tägliche Aufheizung
• E = Kaskade
Die hydraulischen Darstellungen sind nur schematisch
und geben einen unverbindlichen Hinweis auf eine mög-
liche hydraulische Schaltung. Die Sicherheitseinrichtun-
gen sind nach den gültigen Normen und örtlichen
Vorschriften auszuführen.
Je nach Verwendung des Moduls (Kodierung am Modul und Konfigurati-
on über die Bedieneinheit) sind die Anlagenteile gemäß dem jeweiligen
Anschlussplan anzuschließen.
Für alle Anschlusspläne gilt:
230 V C Netzspannung
BUS BUS-System EMS 2
PS11 Pumpe (Beladekreis, primär)
TS17 Temperaturfühler Warmwasser
TS21 Temperaturfühler Vorlauf Pufferspeicher
VS5 3-Wege-Ventil Rücklauf
WM1 Volumenstromsensor
Position in FF27 S und FF40 S: Kaltwasserseite
Störmeldung
Bedieneinheit zur Regelung des Warmwasserkreissys-
tems erforderlich, z. B. CS200 (keine BUS-Verbin-
dung zwischen Wärmeerzeuger und Modul)
Bedieneinheit zur Regelung der Warmwasser-, Solar-
und Heizkreissysteme erforderlich, z. B. CW400
(BUS-Verbindung zwischen Wärmeerzeuger und Mo-
dul)
Tab. 15
Wenn am Modul (MS100) der Kodierschalter auf 9 ein-
gestellt ist, darf keine BUS-Verbindung zu einem Wärme-
erzeuger bestehen.
Elektrischer Anschluss | 19
ist vorhanden?
vorhanden? Mit den zusätzlichen
