3.2

Frischwasserstation

Die Frischwasserstation mit integriertem Modul MS100 erwärmt das
Trinkwasser im Durchlaufprinzip. Eingestellt wird die Frischwasserstati-
on mit der Bedieneinheit (Zubehör).
Je nach Größe der Anlage wird die Frischwasserstation betrieben als:
• Einzelstation (FF27 S, FF40 S)
• Kaskade (FF54 S, FF80 S, FF120 S, FF160 S)
Das "S " in der Typbezeichnung steht für die Verwendung von edelstahl-
gelöteten Wärmetauschern.
Der Begriff Primär steht im Folgenden für den Heizkreis, Sekundär für
den Trinkwasserkreis.
Kaskaden
Kaskaden entstehen durch die Kombination von maximal 4 Einzelstatio-
nen gleichen Typs.
Vorwärmsystem
Bei der Vorwärm-Frischwasserstation wird bei der Zapfung das Wasser
im Durchlaufprinzip vorgewärmt. Anschließend wird das Warmwasser
mit einem Wärmeerzeuger in einem Warmwasserspeicher auf die einge-
stellte Temperatur erwärmt.
Der im Folgenden genannte Zirkulationsstrang (mit Pumpe) kann beim
Vorwärmsystem für die tägliche Aufheizung eingesetzt werden.
Bedieneinheit
Eine Bedieneinheit ist für das Warmwassersystem mit Frischwassersta-
tion erforderlich. Folgende Bedieneinheiten sind möglich:
3.3.1 System für bis zu 18 Wohneinheiten (Beispiel)
Die Frischwasser-Einzelstation [F] mit integriertem Modul und Bedien-
einheit erwärmt das Trinkwasser, wenn es benötigt wird.
A

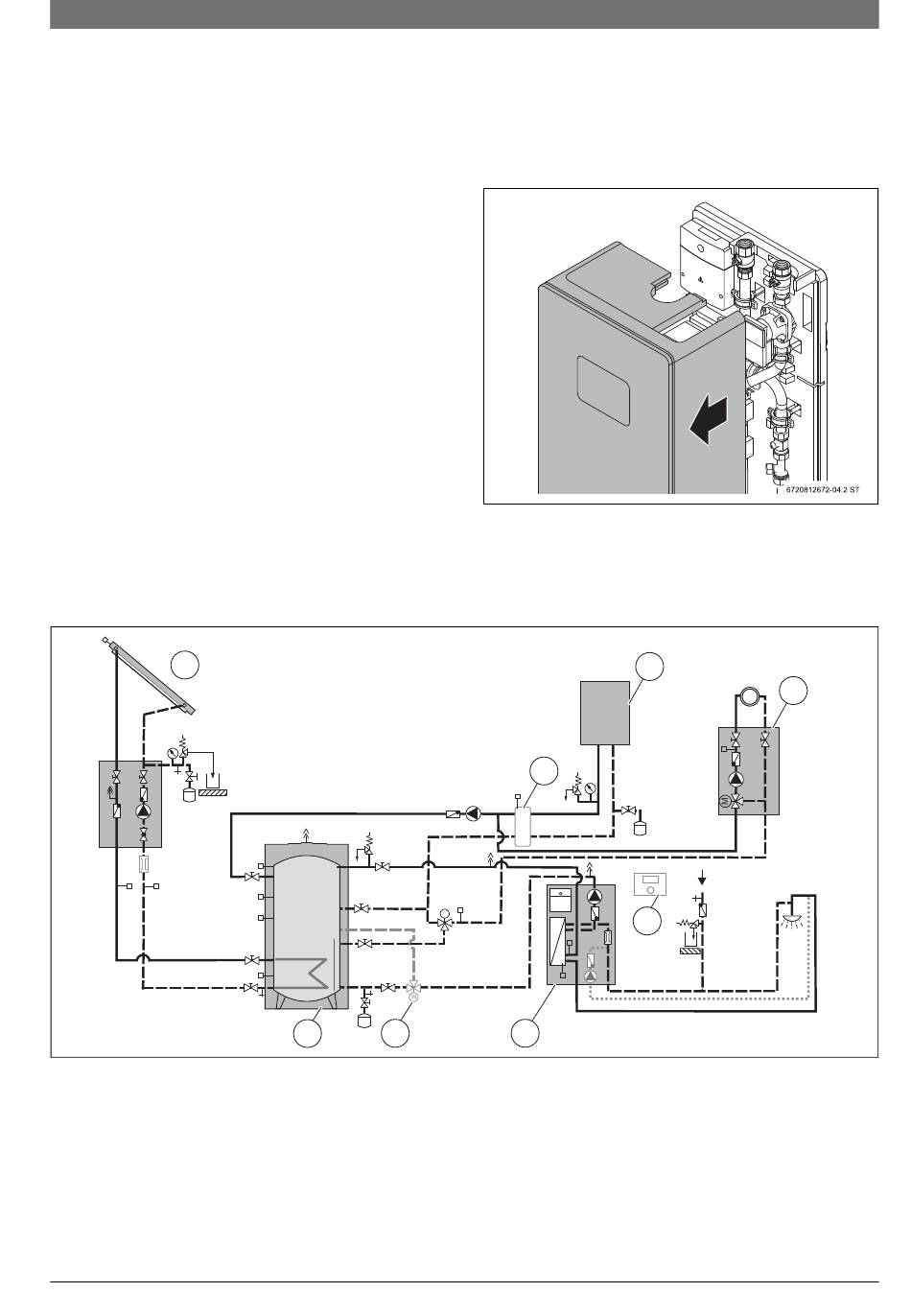

Bild 4 Anwendungsbeispiel für bis zu 18 Wohneinheiten, mit Solarteil
[A] Solaranlage
[B] Hydraulische Weiche (optional)
[C] Nachheizung
[D] Heizkreis
[E] Bedieneinheit (Zubehör, muss vorhanden sein)
[F] Frischwasserstation mit optionalem Zirkulationsstrang
[G] Rücklaufventil VS5 (Zubehör für temperatursensible Einspei-
sung)
[H] Pufferspeicher
FF27 S, FF40 S
M
G
H
• Bedieneinheit zur Regelung des Warmwassersystems, z. B. CS200
• Bedieneinheit zur Regelung der Warmwasser-, Solar- und Heizkreis-
systeme, z. B. CW400, CW800.
Station öffnen
Wenn Sie die Station öffnen wollen:
▶ Vorderen Wärmeschutz nach vorne ziehen.
Bild 3 Vorderen Wärmeschutz entfernen
C
B
E
F
Angaben zum Produkt | 5
D
6720812672-02.3 ST
6721830159 (2020/12)
