Optionen für die Graph-Anzeige
Wenn Sie Experimente mit mehreren Sensoren durchführen, platziert die
Anwendung „StreamSmart" standardmäßig jeden Daten-Stream in einer separaten
Bahn. Die Daten-Streams werden auf dem Display von oben nach unten in der
numerischen Reihenfolge der zugehörigen Kanäle angezeigt. Unter bestimmten
Umständen kann es erforderlich sein, mehrere Daten-Streams überlagert anstatt
in separaten Bahnen anzuzeigen. Im Menü Plot Setup (Graph-Einstellungen)
können Sie im Feld Plot Display (Graph-Anzeige) zwischen beiden Optionen
wählen. Dieses Feld hat zwei Einstellungen: Stack (Stapel) und Overlay

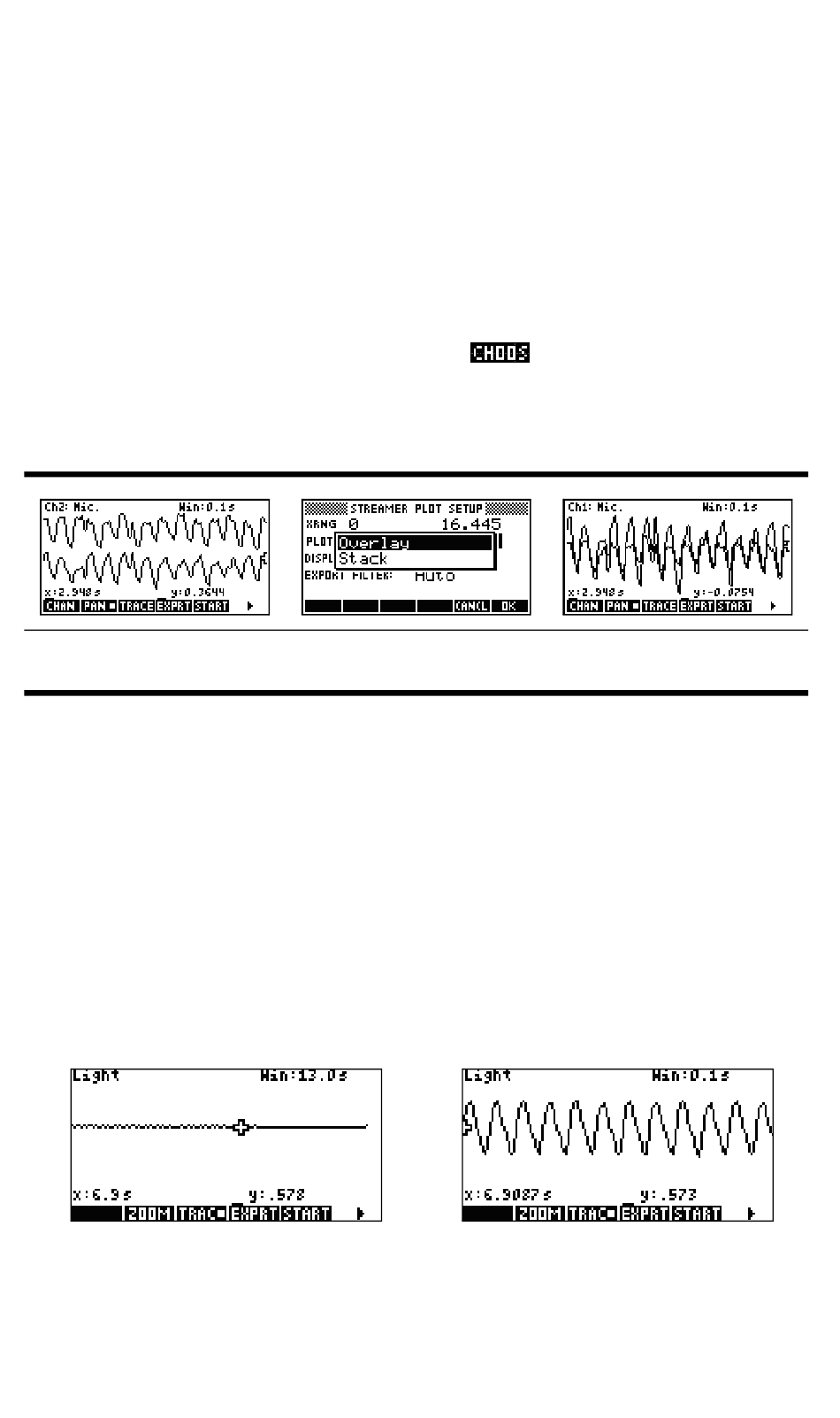

(Überlagerung). Abbildung 4-19 zeigt die Daten-Streams von zwei Mikrofonen
mit der Standardoption Stack (Stapel). Die Daten-Streams werden in zwei
getrennten Bereichen angezeigt. Drücken Sie
(Auswählen), und wählen
Sie die Option Overlay (Überlagerung), um die Daten-Streams überlagert
anzuzeigen Abbildung 4-21.
Abbildung 4-19 Gestapelt
Abbildung 4-20 Auswählen
Abbildung 4-21 Überlagert
der Überlagerung
Filtern von Daten für Anzeige und Export
In der Regel stellt jedes Pixel in der Anzeige des Daten-Streams mehrere
Sensorenmessungen dar. Abhängig vom aktuellen Fenster kann jedes Pixel einen
ziemlich großen Datensatz darstellen. In Abbildung 4-22 hat jedes Pixel eine Breite
von ca. 0,1 Sekunden (13s/130Pixel=0,1s/Pixel). StreamSmart 410 hat jedoch
ca. 570 Messungen in jedem 0,1-Sekundenintervall erfasst. Für Anzeigezwecke
werden diese 570 Messungen durch einen einzigen Wert dargestellt. In
Abbildung 4-22 wurde für die Messungen im Zeitraum 6,85 Sekunden bis
6,95 Sekunden der Mittelwert berechnet, um eine Messung von 0,578 zu erhalten.
Das Pixel mit dem Punkt (6,9, 0,578) stellt diesen Satz Messungen dar.
A
b
i b
d l
n u
g
4
2 -
2
A
b
i b
d l
n u
g
4
2 -
3
Fortgeschrittene Themen
42
