Audioübertragungssystem
9.
10. Bei Strahlern, die unter Tribünen montiert sind, müssen ggf. höhere
11. Stellen Sie die Laufzeitschalter auf die berechneten Positionen ein.
Vorsicht!
Beim Einstellen der Laufzeitschalter muss darauf geachtet werden, dass der Schalter in der
!
neuen Schaltposition einrastet. Der Schalter darf sich nicht zwischen zwei Schaltpositionen
befinden, da sich dann falsche Laufzeiteinstellungen ergeben.
Die folgende Abbildung und Tabelle veranschaulichen die Berechnung der Signallaufzeiten und
der Laufzeitschalterpositionen.
584 ns
563 ns

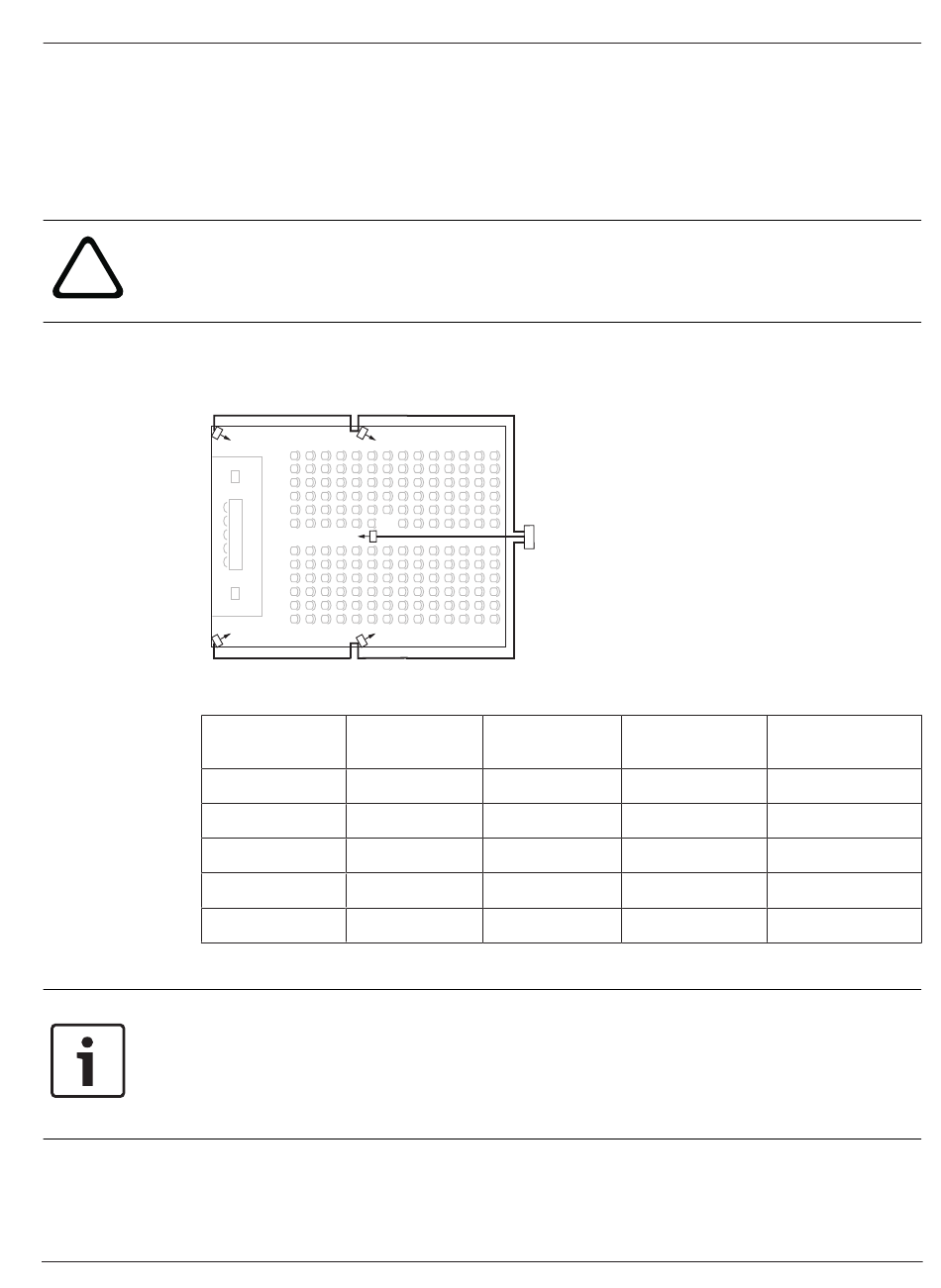

Abbildung 7.5: System mit fünf Strahlern und gemessenen Impulsantwortzeiten
Strahlernummer
1
2
3
4
5
Tab. 7.2: Berechnung der Laufzeitschalterpositionen bei einem System mit einem Sender
Hinweis!
Die anhand der Impulsantwortzeit berechneten Laufzeitschalterpositionen können von den
anhand der Kabellängen berechneten Laufzeitschalterpositionen abweichen. Dies wird durch
die unterschiedlichen Messgenauigkeiten und die Genauigkeit der vom Hersteller des Kabels
spezifizierten Kabelsignallaufzeit pro Meter verursacht. Falls die Impulsantwortzeit richtig
gemessen wurde, sind die daraus berechneten Laufzeitschalterpositionen am genauesten.
7.4.2

System mit zwei oder mehr Sendern in einem Raum

Werden in einem Mehrzweckraum Strahler an zwei Sender angeschlossen, entstehen
zusätzliche Signallaufzeiten:
–
Bosch Security Systems B.V.
Teilen Sie den Signallaufzeitunterschied durch 33. Das abgerundete Ergebnis ergibt die
Laufzeitschalterposition für den jeweiligen Strahler.
Laufzeitschalterpositionen eingestellt werden (siehe Abschnitt Systeme mit mehr als
4 Trägern und unter Tribünen montierten Strahlern, Seite 68 )
350 ns
R1
R2
R3
237 ns
R5 R4
339 ns
Impulsantwortze
it [ns]
350
584
237
339
563
Kabelsignallaufzeit: Übertragung vom Master-Sender zum Slave-Sender
Kabelsignallaufz
eit [ns]
350/2=175
584/2=292
237/2=118
339/2=169
573/2=281
Bedienungsanleitung
Konfiguration | de
Signallaufzeitunt Laufzeitschalterpo
erschied [ns] sition
292-175=117 117/33=3,64=4
292-292=0 0/33=0
292-118=174 174/33=5,27=5
292-169=123 123/33=3,73=4
292-281=11 11/33=0,33=0
