Audioübertragungssystem

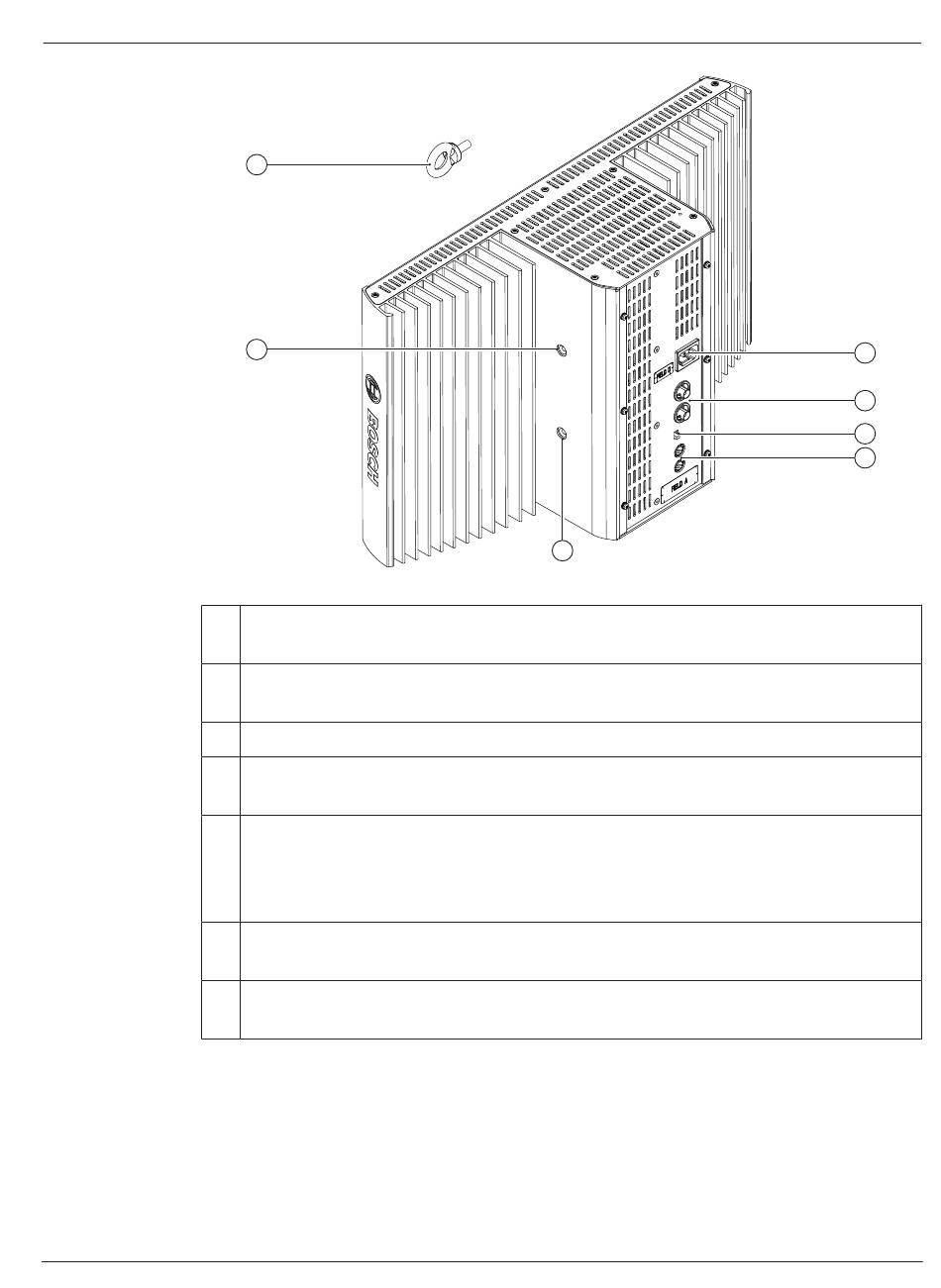

Abbildung 3.5: Seiten‑ und Rückansicht des Strahlers
1
2
3
4
5
6
7
Bosch Security Systems B.V.
1
2
Sicherungsringschraube – Zur Befestigung eines Sicherungsseils für zusätzliche
Sicherheit.
Bohrung für Sicherungsringschraube – Gewindebohrung zur Befestigung der
Sicherungsringschraube.
Halterungsbohrung – Gewindebohrung zur Befestigung der Aufhängehalterung.
Netzeingang – Kaltgeräteeinbaustecker für den Netzanschluss. Der Strahler verfügt
über eine automatische Netzspannungsumschaltung.
IR-Signaleingang/Durchschleifeingang – Zwei BNC-HF-Buchsen zum Anschluss des
Strahlers am Sender und für Durchschleifverbindungen zu anderen Strahlern. Durch
einen integrierten Schalter in den BNC-Buchsen wird ein automatischer Kabelabschluss
gewährleistet.
Ausgangsleistungsschalter – Der Strahler kann umschaltbar mit voller
Ausgangsleistung und halber Ausgangsleistung betrieben werden.
Laufzeitkompensationsschalter – Zwei 10-stellige Schalter zur Kompensation
unterschiedlicher Kabellängen zu den Strahlern.
Bedienungsanleitung
3
Systemübersicht | de 15
4
5
6
7
