Proline Promag 53 Modbus RS485
Endress+Hauser

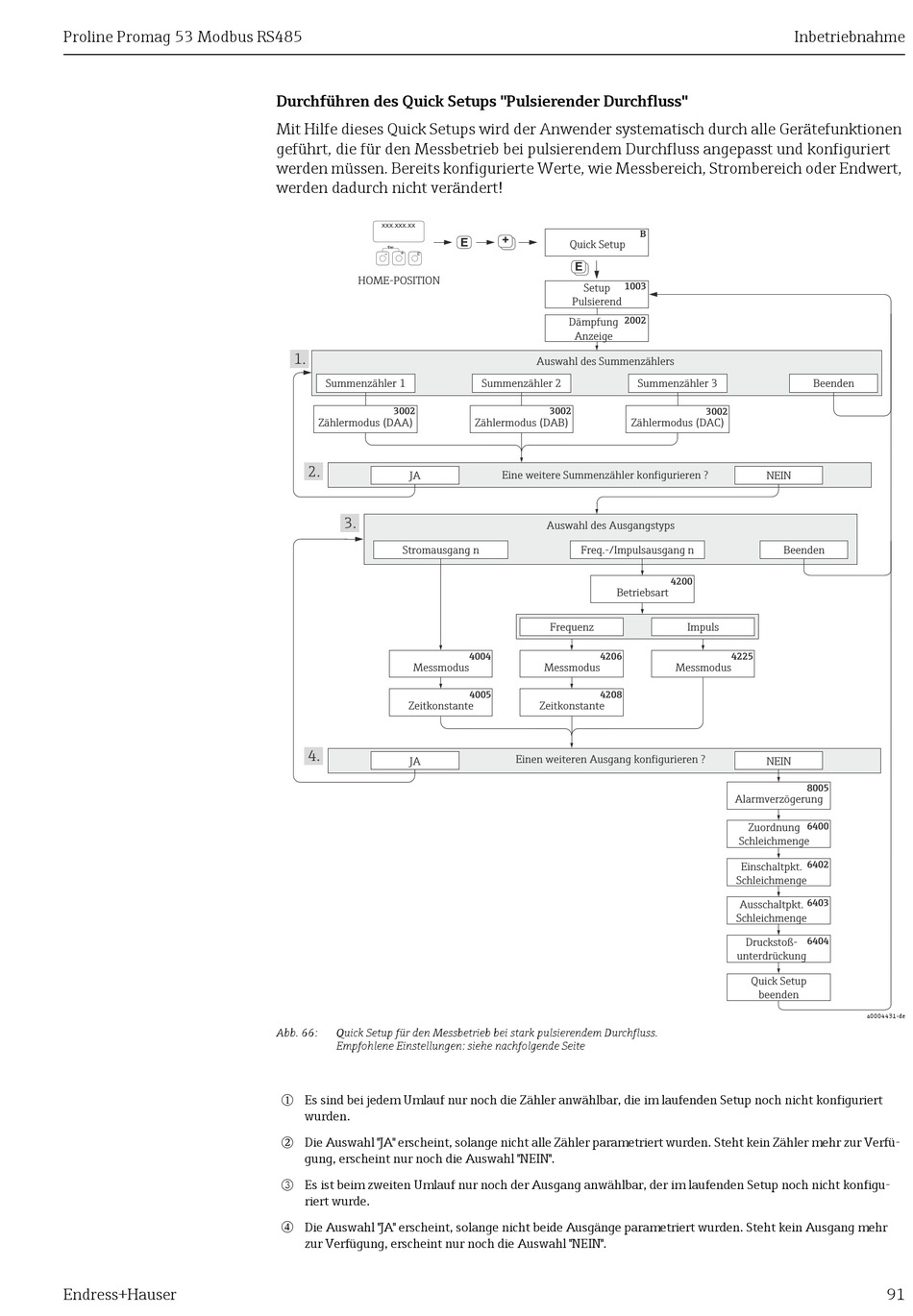

Durchführen des Quick Setups "Pulsierender Durchfluss"
Mit Hilfe dieses Quick Setups wird der Anwender systematisch durch alle Gerätefunktionen
geführt, die für den Messbetrieb bei pulsierendem Durchfluss angepasst und konfiguriert
werden müssen. Bereits konfigurierte Werte, wie Messbereich, Strombereich oder Endwert,
werden dadurch nicht verändert!
XXX.XXX.XX
Esc
+
- E
HOME-POSITION
1.
Summenzähler 1
3002
Zählermodus (DAA)
2.
JA
3.
Stromausgang n
Messmodus
Zeitkonstante
4.
JA
Abb. 66: Quick Setup für den Messbetrieb bei stark pulsierendem Durchfluss.
Empfohlene Einstellungen: siehe nachfolgende Seite
m
Es sind bei jedem Umlauf nur noch die Zähler anwählbar, die im laufenden Setup noch nicht konfiguriert
wurden.
n
Die Auswahl "JA" erscheint, solange nicht alle Zähler parametriert wurden. Steht kein Zähler mehr zur Verfü-
gung, erscheint nur noch die Auswahl "NEIN".
o
Es ist beim zweiten Umlauf nur noch der Ausgang anwählbar, der im laufenden Setup noch nicht konfigu-
riert wurde.
p Die Auswahl "JA" erscheint, solange nicht beide Ausgänge parametriert wurden. Steht kein Ausgang mehr
zur Verfügung, erscheint nur noch die Auswahl "NEIN".
+ +
E
Quick Setup
+ E
1003
Setup
Pulsierend
2002
Dämpfung
Anzeige
Auswahl des Summenzählers
Summenzähler 2
3002
Zählermodus (DAB) Zählermodus (DAC)
Eine weitere Summenzähler konfigurieren ?
Auswahl des Ausgangstyps
Freq.-/Impulsausgang n
Betriebsart
Frequenz
4004 4206
Messmodus
4005 4208
Zeitkonstante
Einen weiteren Ausgang konfigurieren ?
Inbetriebnahme
B
Summenzähler 3
3002
NEIN
Beenden
4200
Impuls
4225
Messmodus
NEIN
8005
Alarmverzögerung
6400
Zuordnung
Schleichmenge
6402
Einschaltpkt.
Schleichmenge
6403
Ausschaltpkt.
Schleichmenge
6404
Druckstoß-
unterdrückung
Quick Setup
beenden
Beenden
a0004431-de
91
