Austausch der Wechselelektrode

Der Messaufnehmer Promag W (DN 350...2000 / 14...78") ist optional mit Wechselmess-
elektroden lieferbar. Diese Konstruktion ermöglicht es, die Messelektroden unter Prozess-
bedingungen auszutauschen oder zu reinigen.
1
8
11
6
9

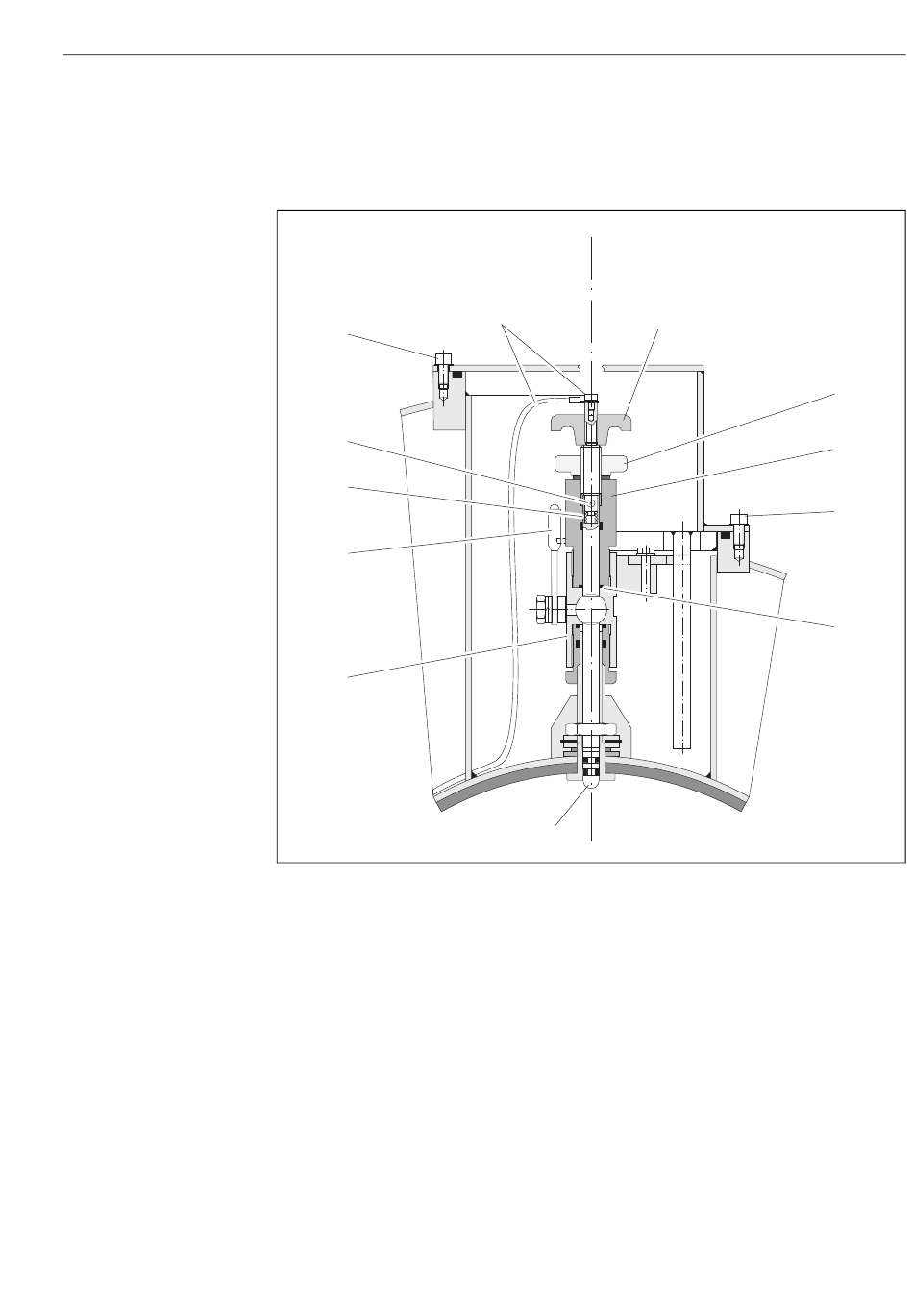

Abb. 74: Austauschvorrichtung für die Wechselmesselektroden
Ansicht A = DN 1200...2000 (48...78")
Ansicht B = DN 350...1050 (14...42")
1 Innensechskant-Zylinderschraube
2 Drehgriff
3 Elektrodenkabel
4 Rändelmutter (Kontermutter)
5 Messelektrode
6 Absperrhahn (Kugelhahn)
7 Haltezylinder
8 Verriegelungsbolzen (Drehgriff)
9 Kugelhahn-Gehäuse
10 Dichtung (Haltezylinder)
11 Spiralfeder
