Proline Promag 53 Modbus RS485
#
Endress+Hauser
5.7.2
Einstellen der Geräteadresse
Die Geräteadresse muss bei einem Modbus Slave immer eingestellt werden. Die gültige
Geräteadressen liegen in einem Bereich von 1...247. In einem Modbus RS485-Netzwerk
kann jede Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird
das Messgerät vom Modbus Master nicht erkannt. Alle Messgeräte werden mit der Geräte-
adresse 247 und mit dem Adressmode "Softwareadressierung" ausgeliefert.
Adressierung über Vor-Ort-Bedienung
Nähere Erläuterungen zur Adressierung des Messgerätes über die Vor-Ort-Anzeige →  96.
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Verge-
wissern Sie sich, dass die Energieversorgung ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1.
Zylinderschraube der Sicherungskralle mit Innensechskant (3 mm; 0,12 in) lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungs-
schrauben des Anzeigemoduls lösen.
4.
Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine
einstellen.
5.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

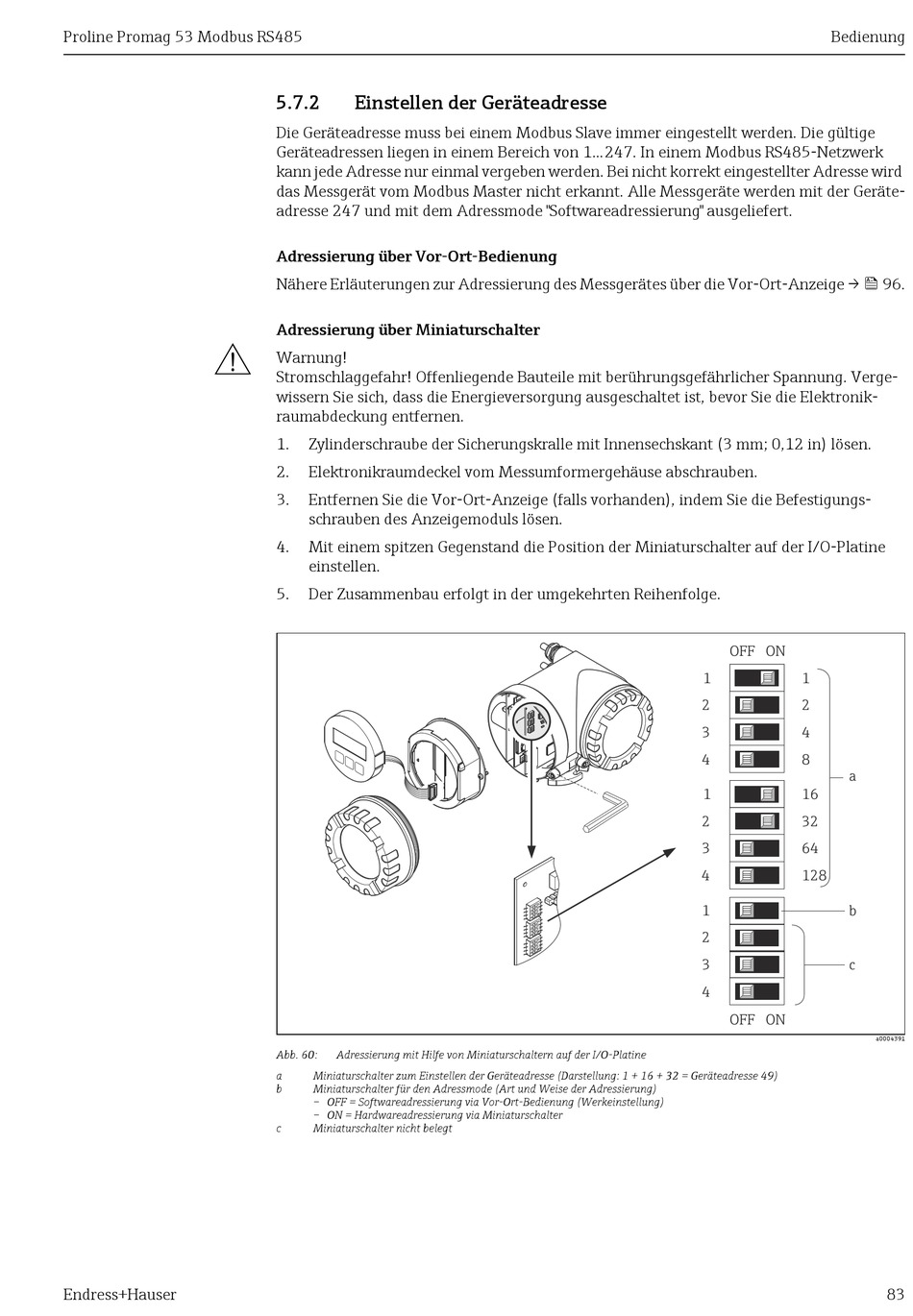

Abb. 60:
Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a
Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b
Miniaturschalter für den Adressmode (Art und Weise der Adressierung)
– OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
– ON = Hardwareadressierung via Miniaturschalter
c
Miniaturschalter nicht belegt
2
1
2
3
4
1
2
3
4
3
1
2
3
4
4
2
3
4
1
1
2
3
4
1
2
3
2
4
1
2
3
4
3
4
Bedienung
OFF ON
1
1
2
4
8
a
1
16
32
64
128
b
c
OFF ON
a0004391
83
