5.5.4

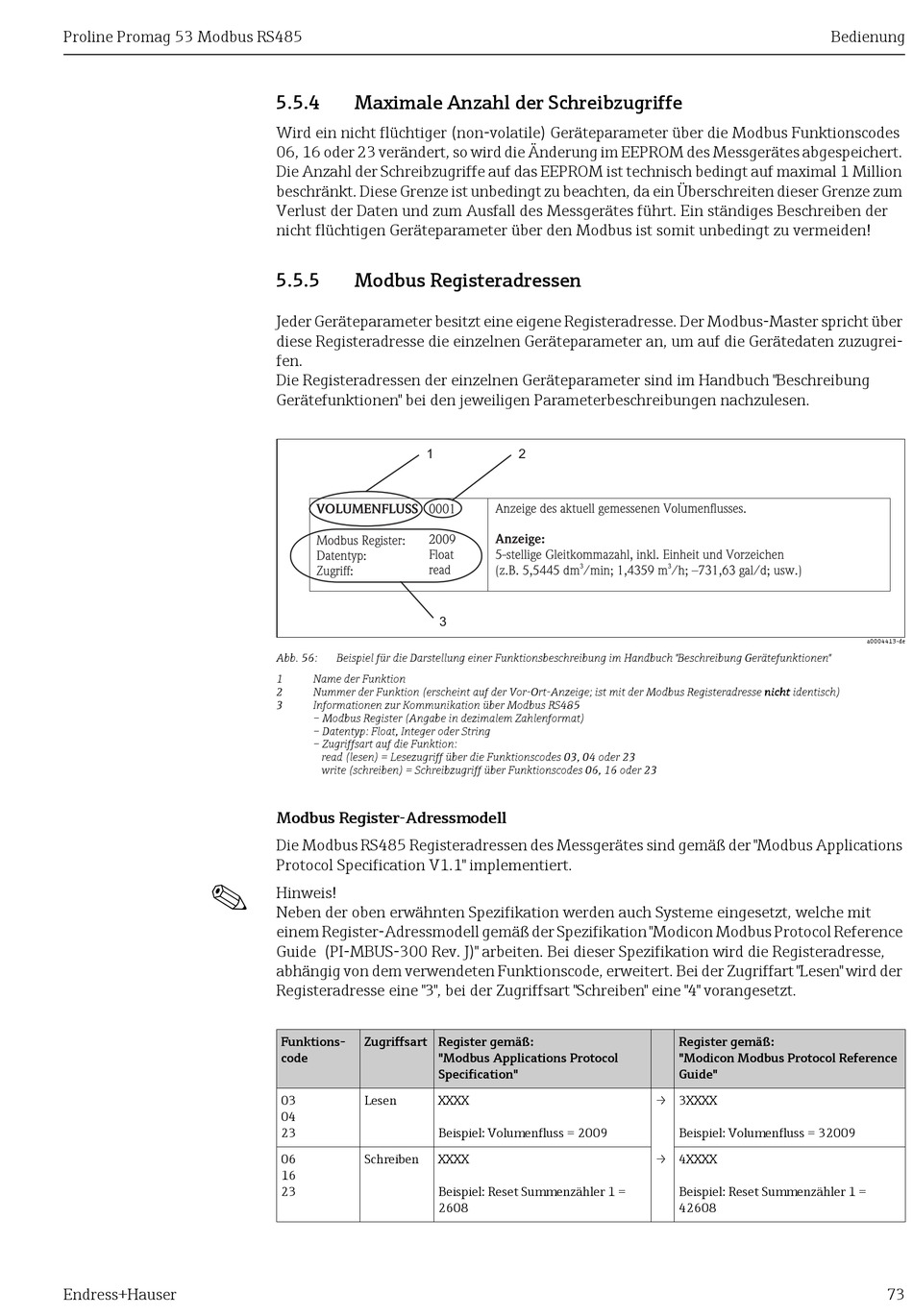

Maximale Anzahl der Schreibzugriffe

Wird ein nicht flüchtiger (non-volatile) Geräteparameter über die Modbus Funktionscodes
06, 16 oder 23 verändert, so wird die Änderung im EEPROM des Messgerätes abgespeichert.
Die Anzahl der Schreibzugriffe auf das EEPROM ist technisch bedingt auf maximal 1 Million
beschränkt. Diese Grenze ist unbedingt zu beachten, da ein Überschreiten dieser Grenze zum
Verlust der Daten und zum Ausfall des Messgerätes führt. Ein ständiges Beschreiben der
nicht flüchtigen Geräteparameter über den Modbus ist somit unbedingt zu vermeiden!
5.5.5 Modbus Registeradressen
Jeder Geräteparameter besitzt eine eigene Registeradresse. Der Modbus-Master spricht über
diese Registeradresse die einzelnen Geräteparameter an, um auf die Gerätedaten zuzugrei-
fen.
Die Registeradressen der einzelnen Geräteparameter sind im Handbuch "Beschreibung
Gerätefunktionen" bei den jeweiligen Parameterbeschreibungen nachzulesen.
1
VOLUMENFLUSS
0001
2009
Modbus Register:
Float
Datentyp:
read
Zugriff:
3
Abb. 56: Beispiel für die Darstellung einer Funktionsbeschreibung im Handbuch "Beschreibung Gerätefunktionen"
1 Name der Funktion
2 Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige; ist mit der Modbus Registeradresse nicht identisch)
3 Informationen zur Kommunikation über Modbus RS485
– Modbus Register (Angabe in dezimalem Zahlenformat)
– Datentyp: Float, Integer oder String
– Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über die Funktionscodes 03, 04 oder 23
write (schreiben) = Schreibzugriff über Funktionscodes 06, 16 oder 23
Modbus Register-Adressmodell
Die Modbus RS485 Registeradressen des Messgerätes sind gemäß der "Modbus Applications
Protocol Specification V1.1" implementiert.
Hinweis!
Neben der oben erwähnten Spezifikation werden auch Systeme eingesetzt, welche mit
einem Register-Adressmodell gemäß der Spezifikation "Modicon Modbus Protocol Reference
Guide (PI-MBUS-300 Rev. J)" arbeiten. Bei dieser Spezifikation wird die Registeradresse,
abhängig von dem verwendeten Funktionscode, erweitert. Bei der Zugriffart "Lesen" wird der
Registeradresse eine "3", bei der Zugriffsart "Schreiben" eine "4" vorangesetzt.
Funktions- Zugriffsart Register gemäß:
code "Modbus Applications Protocol
Specification"
03 Lesen XXXX
04
23 Beispiel: Volumenfluss = 2009
06 Schreiben XXXX
16
23 Beispiel: Reset Summenzähler 1 =
2608
2
Anzeige des aktuell gemessenen Volumenflusses.
Anzeige:
5-stellige Gleitkommazahl, inkl. Einheit und Vorzeichen
3
(z.B. 5,5445 dm /min; 1,4359 m /h; –731,63 gal/d; usw.)
→ 3XXXX
→ 4XXXX
Bedienung
3
Register gemäß:
"Modicon Modbus Protocol Reference
Guide"
Beispiel: Volumenfluss = 32009
Beispiel: Reset Summenzähler 1 =
42608
