Produktbeschreibung

2 Produktbeschreibung
2.1 Übersicht
Die VisuNet GXP-Workstations von Pepperl+Fuchs sind ATEX/IECEx-zertifizierte, UL-gelistete
PCs oder Thin-Client-basierte Remote-Monitore, die für den Einsatz in explosionsgefährdeten
Bereichen wie Zone 1/21 und 2/22, Class I/II, Division 2 und Class III vorgesehen sind. Es sind
zwei Displaygrößen verfügbar: 19 Zoll und 21,5 Zoll. Dieses Handbuch bezieht sich auf die
21,5-Zoll-Modelle. Informationen zu den 19-Zoll-Modellen finden Sie auf den Produktseiten
unter www.pepperl-fuchs.com.
Der modulare VisuNet GXP besteht aus drei vor Ort austauschbaren Kerngeräten:
• Anzeigeeinheiten DPU1100-* und DPU1200-* mit optionalen 10-Finger-Multitouch-Sensoren. Die
Displays und Berührungssensoren sind mit dem gehärteten Frontglas optisch gebondet.
• Rechnereinheiten:
•
•
• Netzteile PSU1100-* und PSU1200-*, die die oben genannten Geräte mit einer Gleichspannung
von 24 V versorgen. Sie sind in DC-Ausführung und AC-Weitbereichsausführung erhältlich.
VisuNet GXP-Komponenten werden in einer Schalttafel vormontiert geliefert. Bei der standard-
mäßigen Befestigungsvariante ermöglicht der Frontrahmen den Einbau der Schalttafel in ein
Systemgehäuse oder in einen Schaltschrank (Montageset erforderlich). Die Schalttafel kann
auch bündig von der Rückseite her mit zusätzlichen Montagewinkeln in den Schaltschrank ein-
gebaut werden.
Komponenten der VisuNet GXP-Schalttafel
1
4

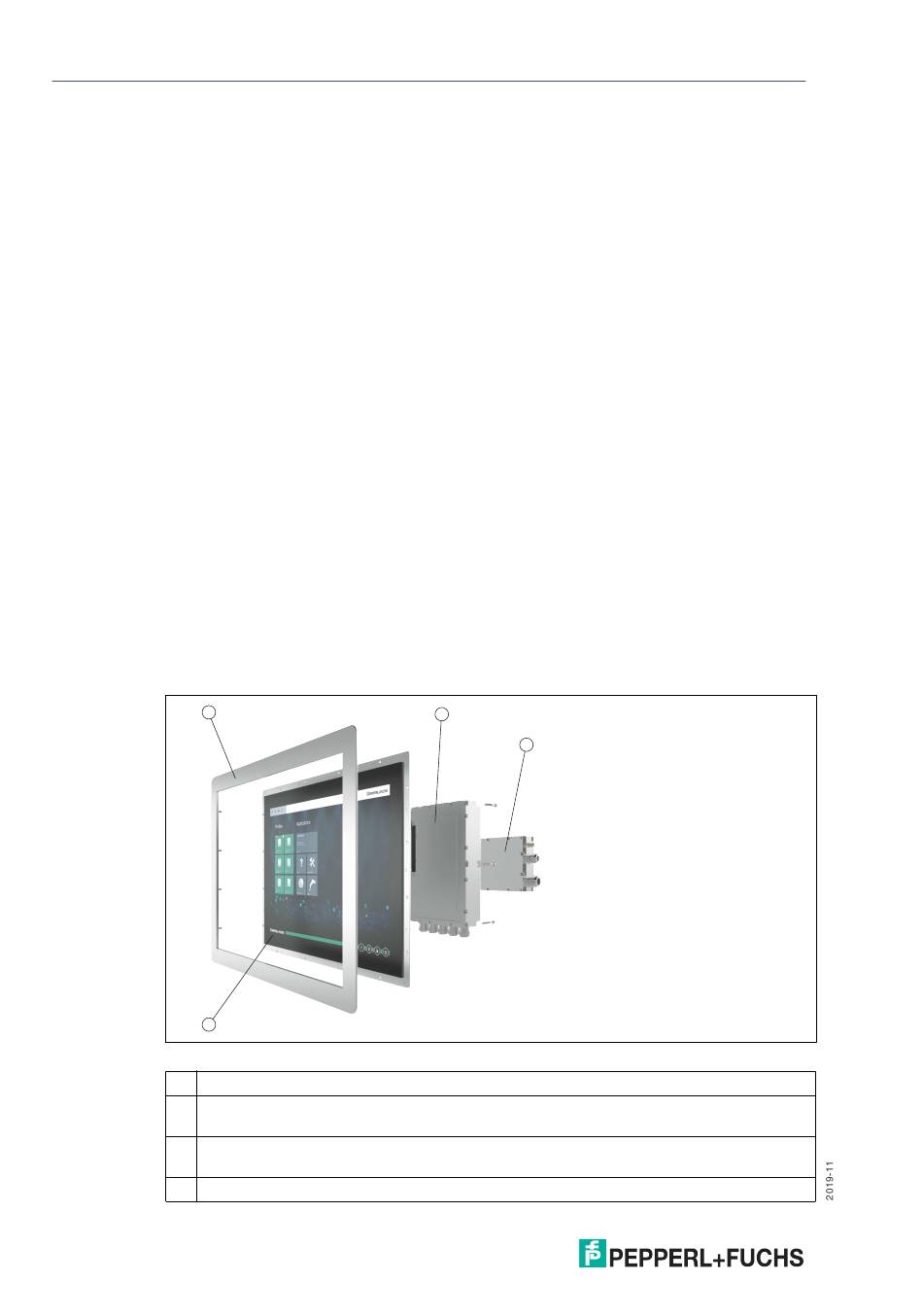

Abbildung 2.1 Komponenten der VisuNet GXP-Schalttafel
1 Frontrahmen für Gehäuse- und Schalttafeleinbau
2 Rechnereinheit (TCU oder PCU): Prozessor, SSD und Speicher, Ex-Schaltkreise, Inter-
face-Module
3 Netzteil: DC- oder AC-Option, rückseitig eingebaut (Schalttafeleinbau) oder Stand-Alone (im Systemge-
häuse)
4 Anzeigeeinheit: Display, Touchscreen, gehärtetes Frontglas
6
Thin-Client-Einheiten TCU1100-* und TCU1200-*, auf denen die aktuelle Firmware
RM Shell von Pepperl+Fuchs ausgeführt wird. Mithilfe der Ethernet-Standardtechno-
logie ermöglichen sie die Verbindung zu Hostsystemen im Nicht-Ex-Bereich.
PC-Einheiten PCU1100-* und PCU1200-*, auf denen ein offenes Microsoft®
Windows®-Betriebssystem ausgeführt wird, das die Installation beliebiger Software,
einschließlich SCADA-Pakete, ermöglicht.
2
3
