VisuNet GXP
Mechanische Installation
Hinweis!
Sichern Sie die Muttern mit einem mittelstarken Schraubensicherungsmittel, z. B. Loctite®
Threadlocker Blue 243®.
Weitere Informationen zu Installation und Anschluss finden Sie im Handbuch der TCU/PCU.
3.3.8 Montage der Halterung für das Barcode-Lesegerät IDM-*
Die Halterung HOLDER-BRACKET-XX00-IDMx61-B-N ist für die Produktfamilie der Barcode-
Handheld IDM-* vorgesehen. Die Halterung ist mit dem VisuNet GXP-Gehäuse AG-XX00 kom-
patibel.
Benötigte Komponenten
• VisuNet GXP im Gehäuse AG-XX00 vormontiert
• Halterung für Barcode-Lesegerät (Schrauben im Lieferumfang enthalten)
Erforderliche Installationswerkzeuge
• Steckschlüssel Größe 8 für Gehäuseschrauben
• 3-mm-Inbusschlüssel für die Befestigungsschrauben der Halterung
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.

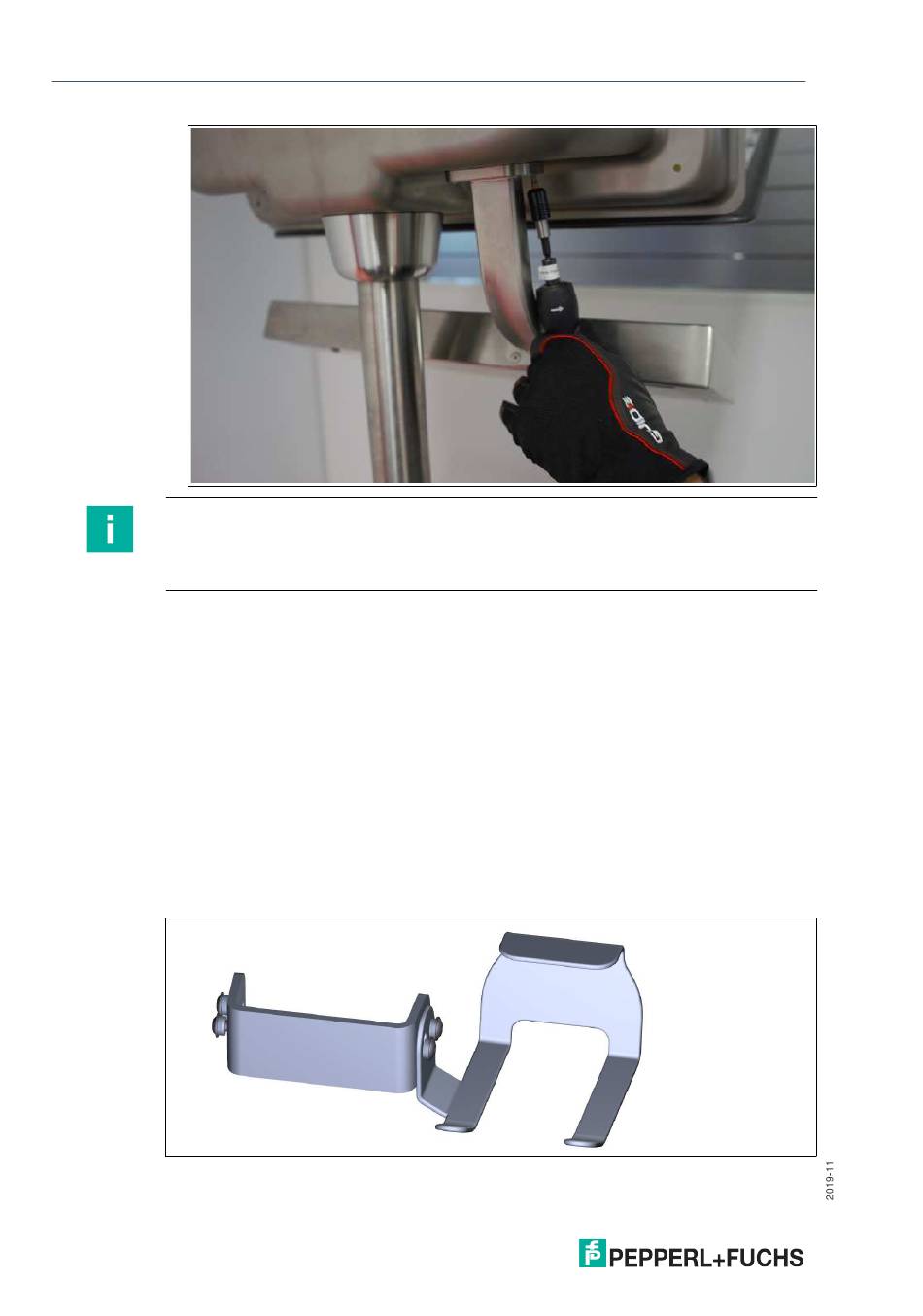

Abbildung 3.11HOLDER-BRACKET-XX00-IDMx61-B-N (Schrauben und Adapter im Lieferumfang
34
enthalten)
