VisuNet GXP
Mechanische Installation
3.3.9 Kabelinstallation für Lesegeräte IDM* und Basisstationen
Kabel CBL-IDMx60-D-* sind in Längen von 1,8 m oder 3,8 m erhältlich. Sie werden zum
Anschließen von Barcode-Lesegeräten IDMx60-D-* am VisuNet GXP RM/PC verwendet. Die
Kabel sind mit dem VisuNet GXP-Gehäuse AG-XX00 kompatibel.
Benötigte Komponenten
• Kabel CBL-IDMx60-D-*
Erforderliche Installationswerkzeuge
• Schlitzschraubendreher
• 19-mm-Steckschlüssel für Sicherungsmutter und Steckverbinder
• Kabelbinder
Alle Werkzeuge müssen drehmomentgeregelt sein, wenn ein Anzugsdrehmoment vorge-
schrieben ist.
Installieren des CBL-IDMx60-D-*
1.
Öffnen Sie das Gehäuse. Siehe Kapitel 3.3.3
2.

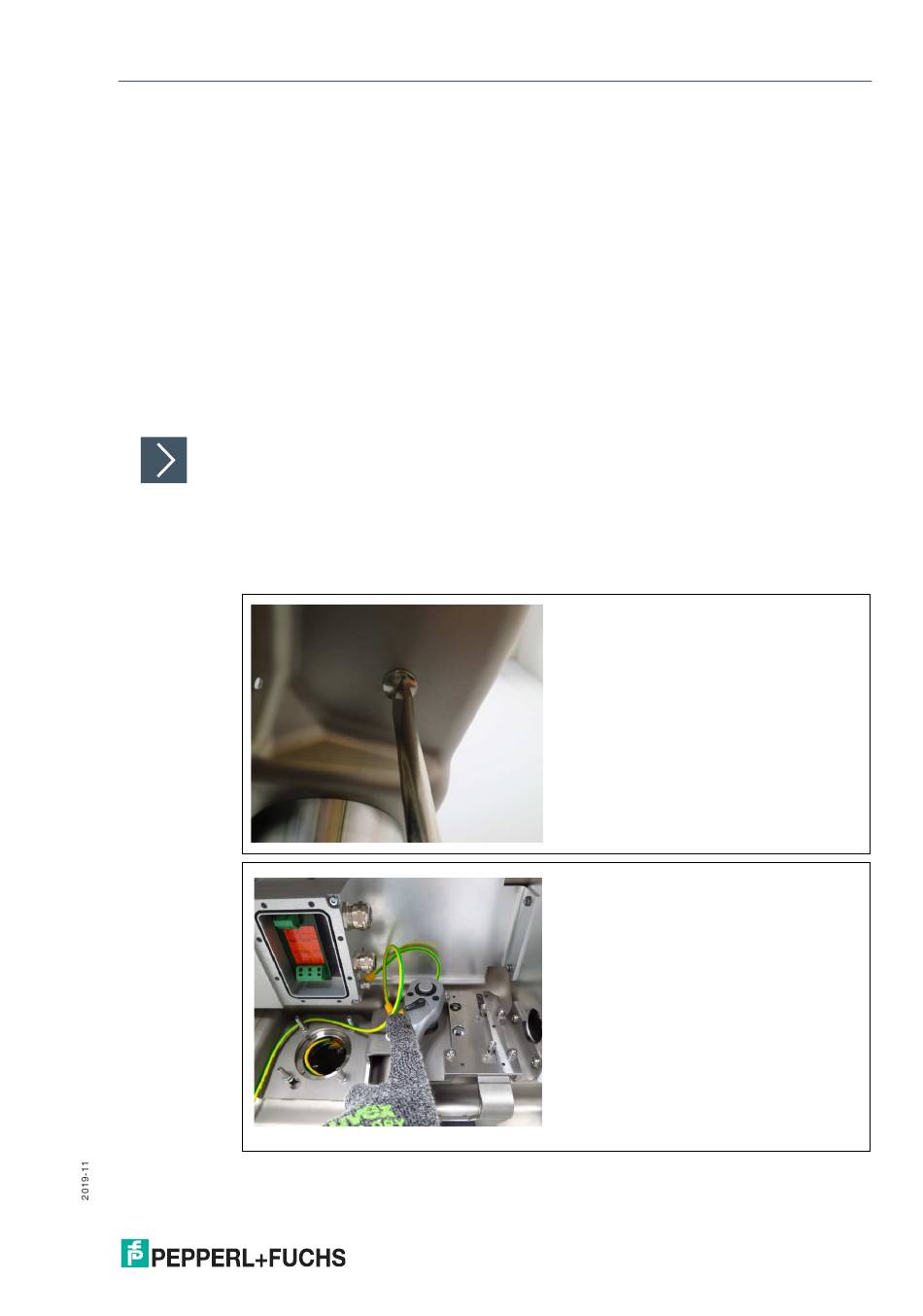

Entfernen Sie den Stecker unten rechts am Gehäuse, indem Sie dessen Schraubverbindung
von unten mit einem Schraubendreher fixieren, während Sie die Schraubverbindung von oben
mit einem Schraubenschlüssel lösen.
