VisuNet GXP
Mechanische Installation
3.3.12

Demontage der Anzeigeeinheit

Wenn Reparaturen erforderlich sind, kann die DPU von der TCU/PCU demontiert und ausge-
tauscht werden.
Warnung!
Explosionsgefahr
Falls die TCU/PCU beim Öffnen ihres Anschlussraums noch unter Spannung steht, kann eine
Entzündung ausgelöst werden.
Schalten Sie die TCU/PCU aus, und warten Sie 3 Minuten nach dem Abschalten, bevor Sie
den Anschlussraum öffnen.

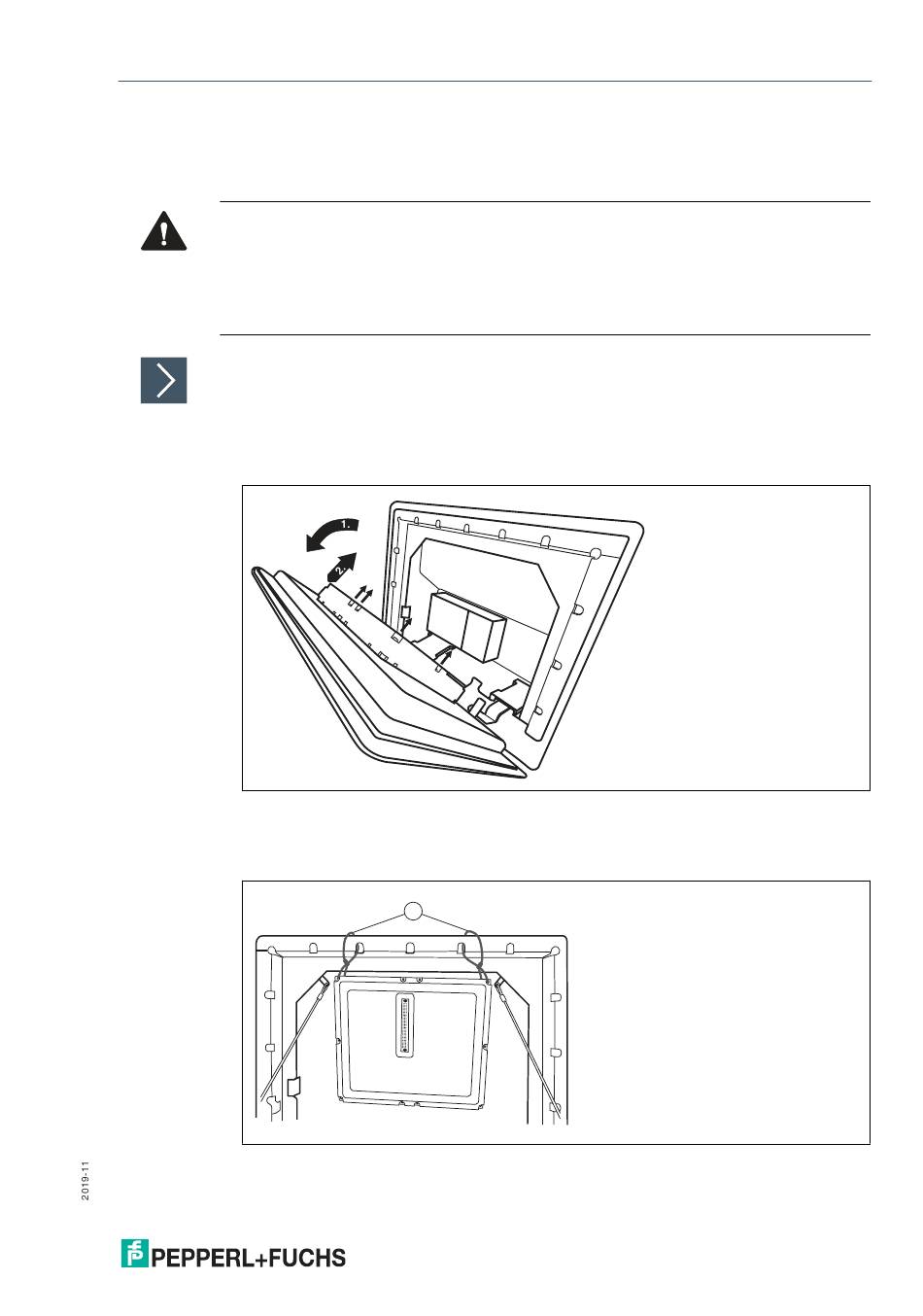

Demontage der DPU

1.
Öffnen Sie das Gehäuse AG-XX00 (1). Siehe Kapitel 3.3.3. Öffnen Sie nach dem Abschalten
(siehe oben) den Anschlussraum der TCU/PCU. Entfernen Sie alle 10 Schrauben von der
Rückseite der TCU/PCU, und nehmen Sie sie von der DPU ab (2).
2.
Um den Austausch der DPU zu vereinfachen, befestigen Sie die TCU/PCU vorübergehend mit
Kabelbindern. Stecken Sie die Kabelbinder durch beide Montagelöcher in der oberen linken
und oberen rechten Ecke, und hängen Sie die TCU/PCU an die Oberseite des
Gehäuserahmens.
1 Kabelbinder
