VisuNet GXP
Mechanische Installation
3.3.6

Wandmontage

Warnung!
Ordnungsgemäße Installation an der Wand
Es liegt in der Verantwortung des Installateurs, eine geeignete Stelle mit ausreichender Festig-
keit für die Ausrüstung auszuwählen. Es liegt in der Verantwortung des Installateurs, anhand
der Installationsbedingungen die richtigen Schrauben auszuwählen.

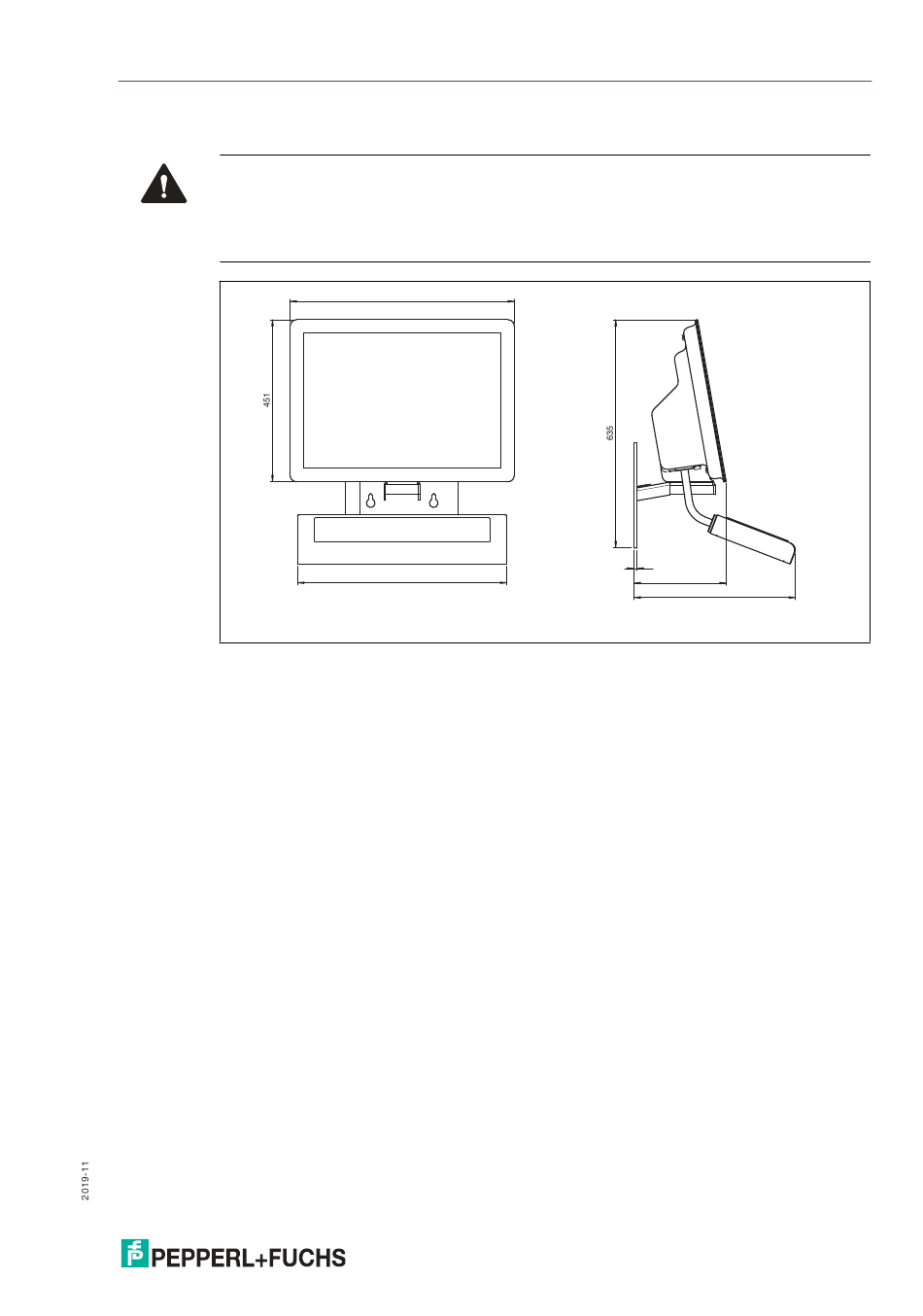

Abbildung 3.9 VisuNet GXP-System H1-Gehäuse in Gehäuse AG-XX00 installiert, mit zusätzlichem
Benötigte Komponenten
• Vormontierte VisuNet PC- oder RM-GXP-Schalttafel im Gehäuse AG-XX00-* (Gehäuse -
H1)
• Adapter für Wandmontage, kompatibel mit Gehäuse AG-XX00-*
• Optionale Tastatur/Maus EXTA2-*
Erforderliche Installationswerkzeuge
• 8-mm-Steckschlüssel zum Befestigen der Schutzleiterelemente und Gehäuseschrauben
• Schutzhandschuhe
• Loctite® Threadlocker Blue 243®
625
582
Wandhalter WALL-BRACKET-XX00-3-304-N0 und EXTA2-Tastatur in einem Gehäuse -F
mit Montageversion -G (1 Arm zur Montage am Gehäuse AG-XX00)
8
256
450
