Bündiger Einbau - Pepperl+Fuchs VisuNet GXP Systemhandbuch

VisuNet GXP
Mechanische Installation
5.

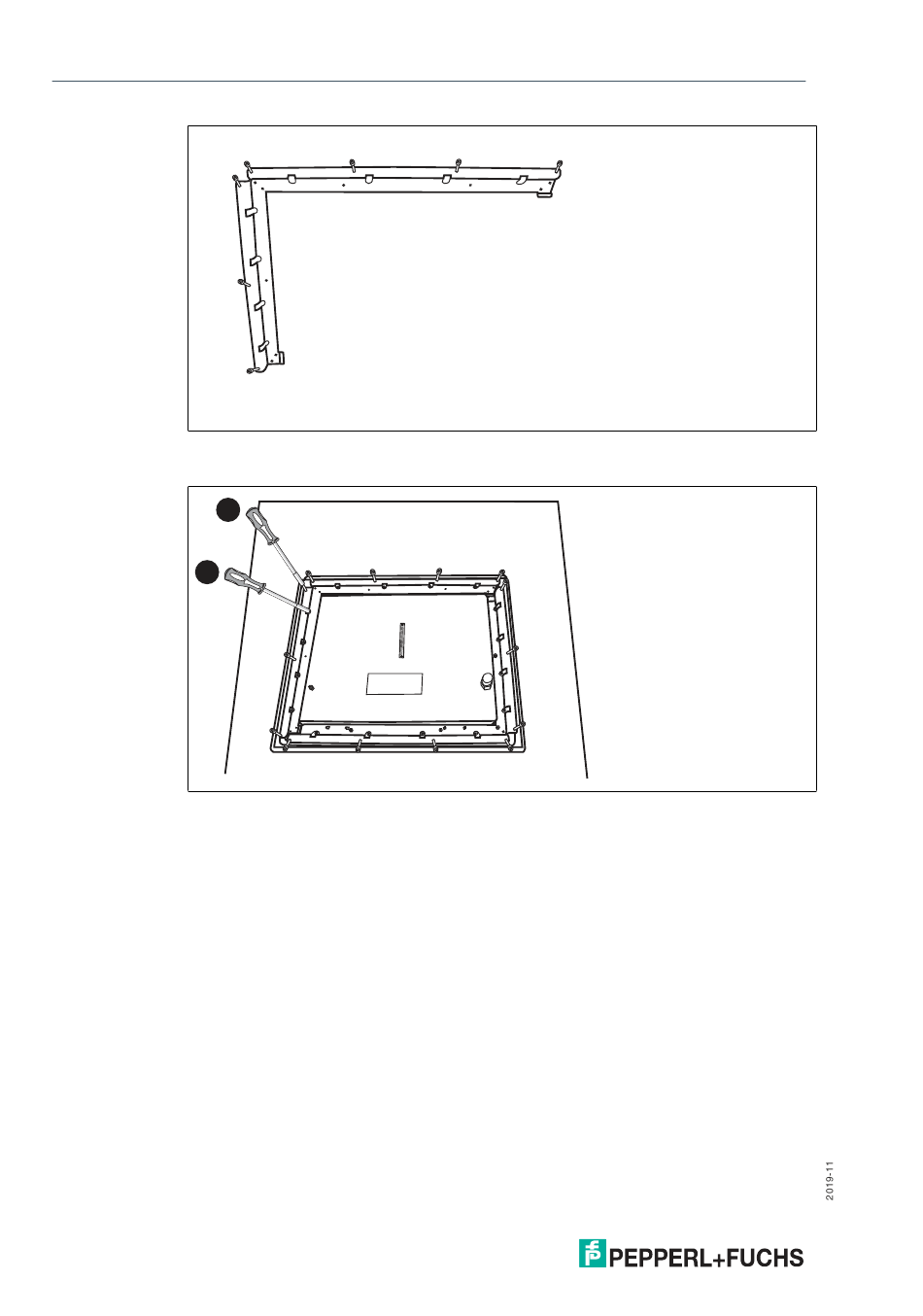

Montieren Sie den vorbereiteten L-förmigen Winkel am Gehäuse der Anzeigeeinheit (1).
Befestigen Sie dann beide L-förmigen Winkel mit allen Schrauben am Versteifungsrahmen (2).
1.
6.
Ziehen Sie alle Schrauben abwechselnd über Kreuz an. Verwenden Sie dabei ein
Drehmoment von 1,8 Nm für die 14x Innensechskantschrauben M5 x 25 bzw. 4 Nm für die 10x
Sicherungsmuttern M5.
Bündiger Einbau
Der VisuNet GXP kann auch bündig eingebaut werden. Bei dieser Befestigungsvariante (-NN)
wird kein Frontrahmen installiert, und der Monitor wird in die Montagefläche eingelassen.
Diese Montage muss von der Rückseite des Gehäuses aus erfolgen. Der Anschluss befindet
sich in der Wandoberfläche. Die Ausschnittmaße und die Schutzleiterposition müssen genau
mit denen des GXP übereinstimmen.
