Mechanische Installation

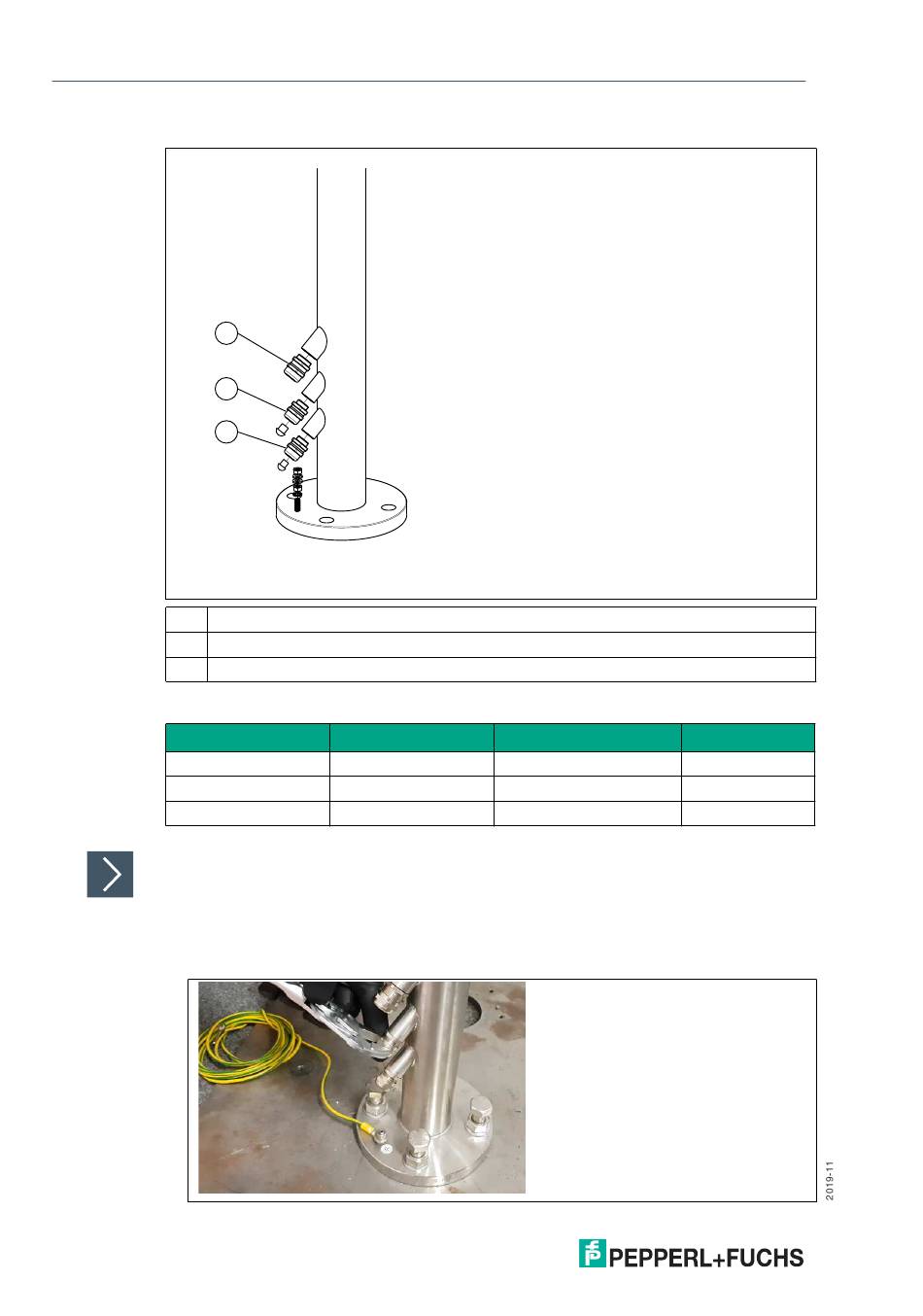

Standfuß m it drei Kabelverschraubungen
1 M20
2 M16
3 M16
Öffnung/Schlüsselgröße, Kabeldurchm esser und D rehm oment
Öffnungsgröße
M20
M16
M16

Installieren der Kabel

1.
Je nachdem, wie viele Kabel und Öffnungen erforderlich sind (d. h. Stromversorgung und
Ethernet), entfernen Sie die entsprechende Anzahl an Kabelverschraubungen an der
Unterseite des Standfußes.
26
1
2
3
Schlüsselgröße
24 mm
20 mm
20 mm
Leitungsdurchmesser
7 ... 12 mm
3 ... 7 mm
6 ... 10 mm
Drehm oment
10 Nm
5 Nm
5 Nm
