Bosch D-TECT 100 Produktinformation Seite 16

Wandszenarien: Leichtbauwände
Beispielhafter Aufbau einer Holz- bzw. Metallständerwand:
– Gipskartonplatte
– mit Dämmstoff aufgefüllter Hohlraum
– Unterkonstruktion: hier Holzbalken
Bei Leichtbauwänden stets Mode 2 verwenden um Hohlräume/Dämmstoffe aus-
zublenden.
Anmerkung:
In Leichtbauwänden müssen Ständer lokalisiert werden. Die Unterkonstruktion
kann durch die regelmäßige Anordnung der Ständer bzw. über deren Breite von
z.B. Leitungen unterschieden werden.
Hinweis zur Display-Anzeige:
Im Display wird nur der Holzbalken angezeigt, die Hohlräume/Dämmstoffe werden
ausgeblendet. Die Mitte des Holzbalkens wird präzise angezeigt, die Balkenbreite
im Display kann bei Holz von der wirklichen Objektbreite abweichen. Bei Metall-
ständern wird die Breite genau angezeigt.

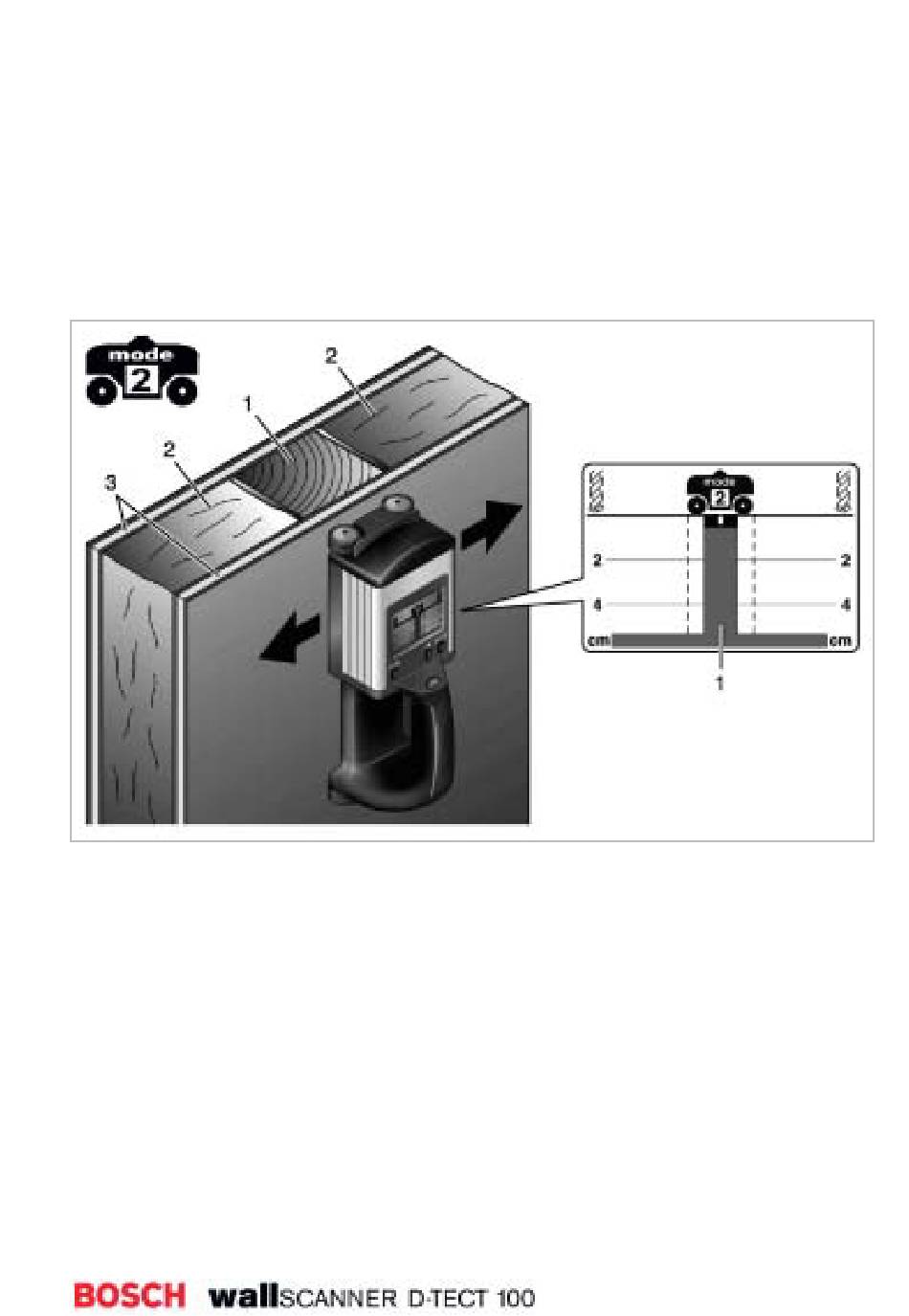

Display-Anzeige im Mode 2:
1 Holzbalken
2 Dämmstoff
3 Gipskartonplatten
