Bosch D-TECT 100 Produktinformation Seite 12

Wandszenarien: Kalksandstein

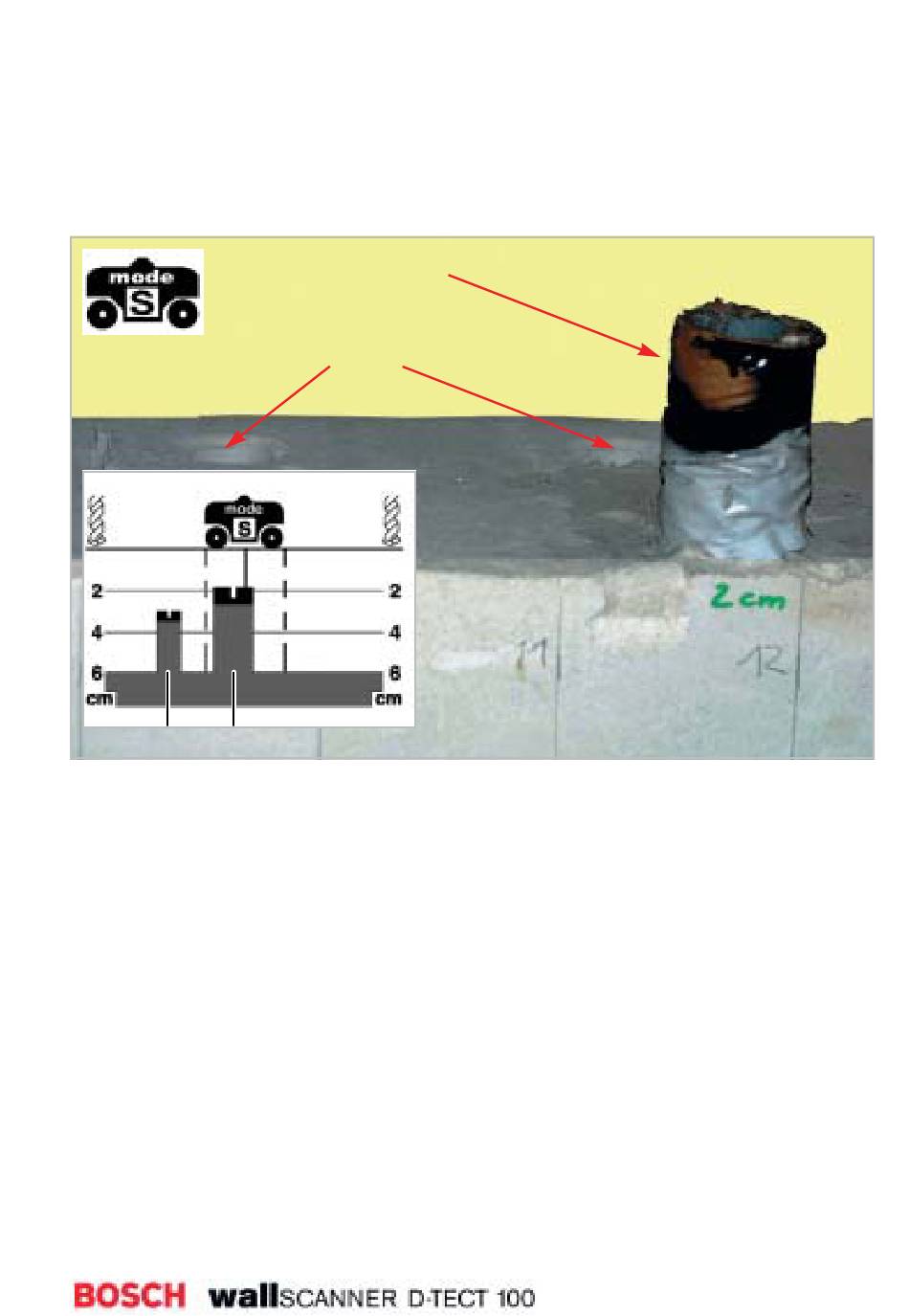

Beispielhafter Aufbau einer Kalksandlochsteinwand:
– Mauerstein mit Hohlräumen
– Kunststoffrohr (leer und trocken)
– Putz
2 1
Anmerkung:
Der D-tect 100 gibt nur die zulässige Bohrtiefe bis zum ersten Objekt – hier das
Kunststoffrohr – an.
Anzeige:
Im Mode S oder 1 wird das Kunststoffrohr und die Lochstruktur angezeigt. Unter-
scheidung des Kunststoffrohres möglich durch die Abweichung von regelmäßigen
Hohlraumstrukturen bzw. durch versetztes Messen (siehe Seite 11).
Im Mode 2 würden Hohlräume bzw. leere Kunststoffrohre bis zu einem Durch-
messer von ca. 40 mm ausgeblendet. Ist das Rohr jedoch innen feucht bzw.
wassergefüllt, wird es in Mode 2 auch bei einem Durchmesser – kleiner als
40 mm – angezeigt.
Kunststoffrohr trocken isoliert
Hohlräume
Displayanzeige:
1 oberflächennahes Kunststoffrohr
2 Hohlraum
