IC-KP2-2HB6-V15B
Installation

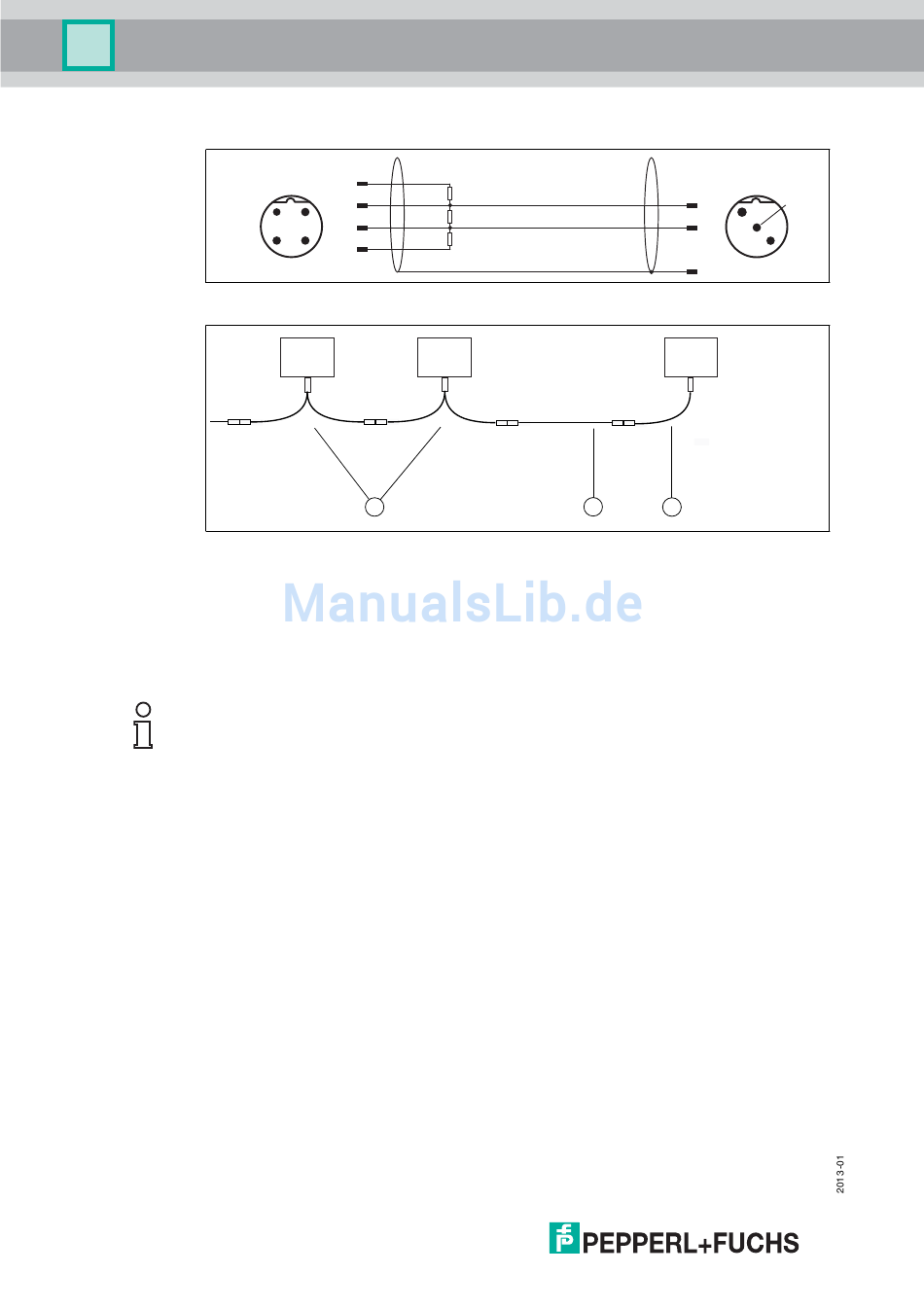

Anschlussbelegung des ICZ-2T/TR-0,2M-PUR ABG-V15B-G
Verbindungsbeispiel benachbarter Geräte
1
2
3
Hinweis!
Weitere Informationen zur Installation des PROFIBUS finden Sie in der
Broschüre:
"PROFIBUS Technische Richtlinie, Aufbaurichtlinien PROFIBUS DP/FMS"!
Die Broschüre ist erhältlich bei:
PROFIBUS Nutzerorganisation e.V.
Haid- und Neu-Str. 7
D-76131 Karlsruhe
Telefon: +49 721 96 58 590
Telefax: +49 721 96 58 589
E-Mail: PROFIBUS-International@compuserve.com
http://www.PROFIBUS.com
22
1
4
2 1
2
3 4
3
1
Y-Verbindungskabel
ICZ-3T-0,3M-PUR ABG-V15B-G
V15B-G-*M-PUR ABG-V15B-G
Für letzten Teilnehmer: ICZ-2T/TR-032M-PUR ABG-V15B-G
mit integriertem Abschlusswiderstand
R1 390 Ohm
PB-P
R2 220 Ohm
PB-N
R3 390 Ohm
2
2 5
4
2
4
5
IC-KP-B6-V15B
3
