Busabschluss - Pepperl+Fuchs IC-KP2-2HB6-V15B Handbuch

IC-KP2-2HB6-V15B
Installation
5.4.8

Busabschluss

Beim PROFIBUS-DP muss jedes Bussegment an beiden Leitungsenden durch
Abschlusswiderstände abgeschlossen werden.
Für passendes Anschluss-Zubehör siehe Kapitel 4.2.
Hinweis!
Der Busabschluss ICZ-TR-V15B kann nicht zusammen mit dem Y-
Verbindungskabel ICZ-3T-0,3M-PUR ABG-V15B-G verwendet werden, weil die
notwendige Spannung für den Busabschluss nicht bereitgestellt wird.
Falls Sie das Y-Verbindungskabel einsetzen, müssen Sie als Busabschluss das
Kabel ICZ-2T/TR-0,2M-PUR ABG-V15B-G verwenden.

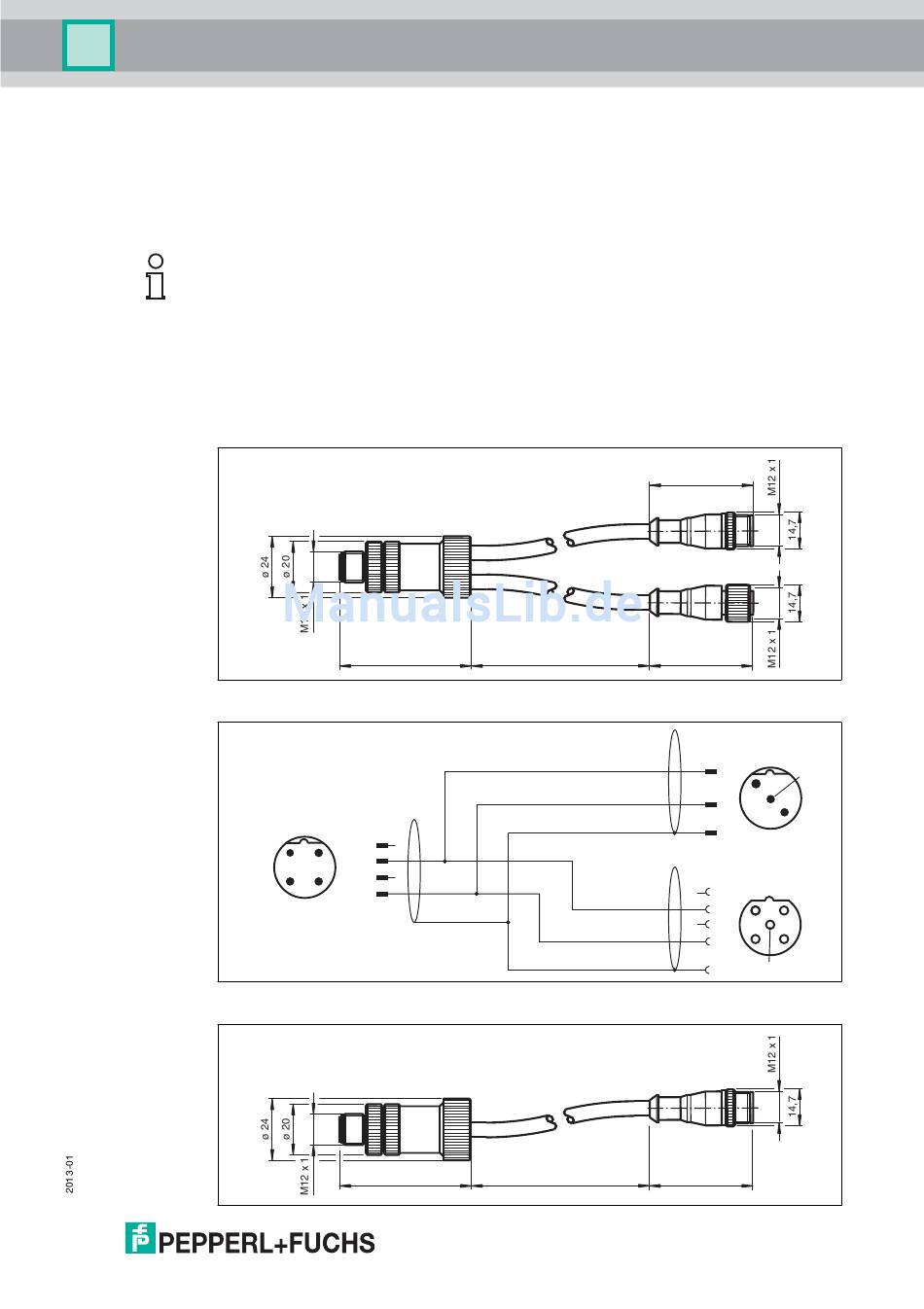

Abmessungen des Y-Verbindungskabels
Anschlussbelegung des Y-Verbindungskabels
2
3
Abmessungen des ICZ-2T/TR-0,3M-PUR ABG-V15B-G
51
1
1
2
3
4
4
51
38
~ 280
38
PB-N
2
PB-P
4
5
1
PB-N
2
3
PB-P
4
5
~ 280 38
2 5
4
1 2
4 3
5
