IC-KP2-2HB6-V15B
Produktbeschreibung
4.7

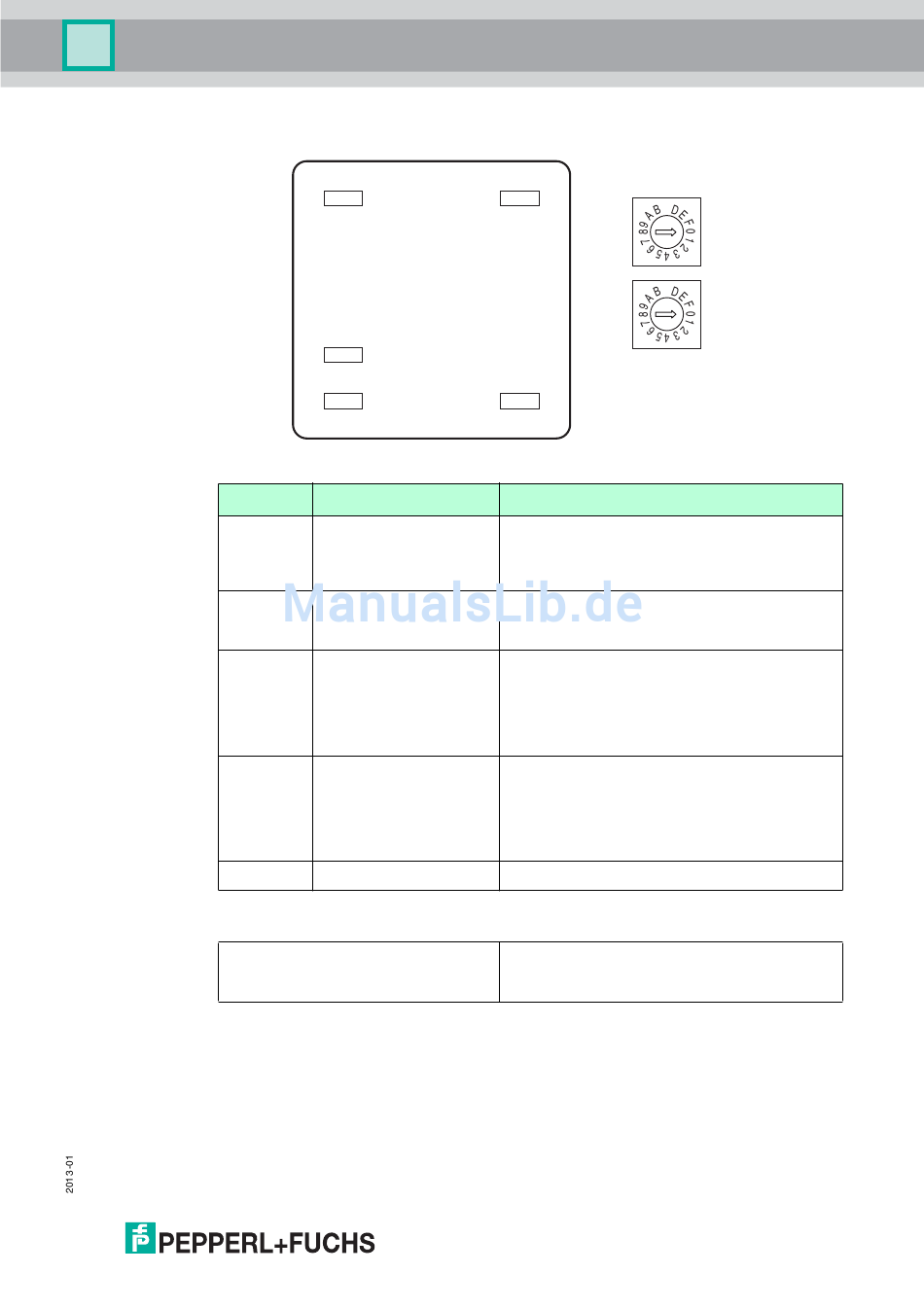

Anzeigen und Bedienelemente

LEDs
Benennung
1
2
CH1
CH2
PWR/ERR
BUS
Diag
Bedienelemente
Drehschalter
1
CH1 CH1
PWR/ERR
Diag
BUS
Funktion
Zustandsanzeige der
Schreib-/Leseköpfe
Anzeige der
angeschlossenen
Schreib-/Leseköpfe
Zustandsanzeige der
IDENTControl Compact
Zustandsanzeige des
Bus
keine Funktion
2
C
CH2 CH2
C
Zustandsbeschreibung
LED leuchtet grün , wenn ein Befehl am Schreib-
/Lesekopf aktiv ist.
LED leuchtet ca. 1 Sekunde lang gelb, wenn ein
Befehl erfolgreich ausgeführt wurde.
LED leuchtet grün, wenn ein Schreib-/Lesekopf
an Kanal 1 oder an Kanal 2 angeschlossen ist.
LED leuchtet rot bei einem Konfigurationsfehler.
LED leuchtet grün, wenn die IDENTControl
Compact an eine Energieversorgung
angeschlossen ist und das Interface
betriebsbereit ist.
LED leuchtet rot, falls ein Hardware-Fehler
vorliegt.
LED ist aus bis zur ersten Kommunikation über
den PROFIBUS.
LED leuchtet grün, wenn sich der Slave im
Data Exchange-Zustand befindet.
LED leuchtet rot, wenn ein Bus-Fehler vorliegt
und kein Data Exchange möglich ist.
-
Adresseinstellung 00 ... 7E, FF (hexadezimal)
BUS Address (High Nibble): 0 ... 7, F
BUS Address (Low Nibble): 0 ... F
BUS Address
(High Nibble)
BUS Address
(Low Nibble)
15
