VBP-HH1-V3.0*
Produktbeschreibung

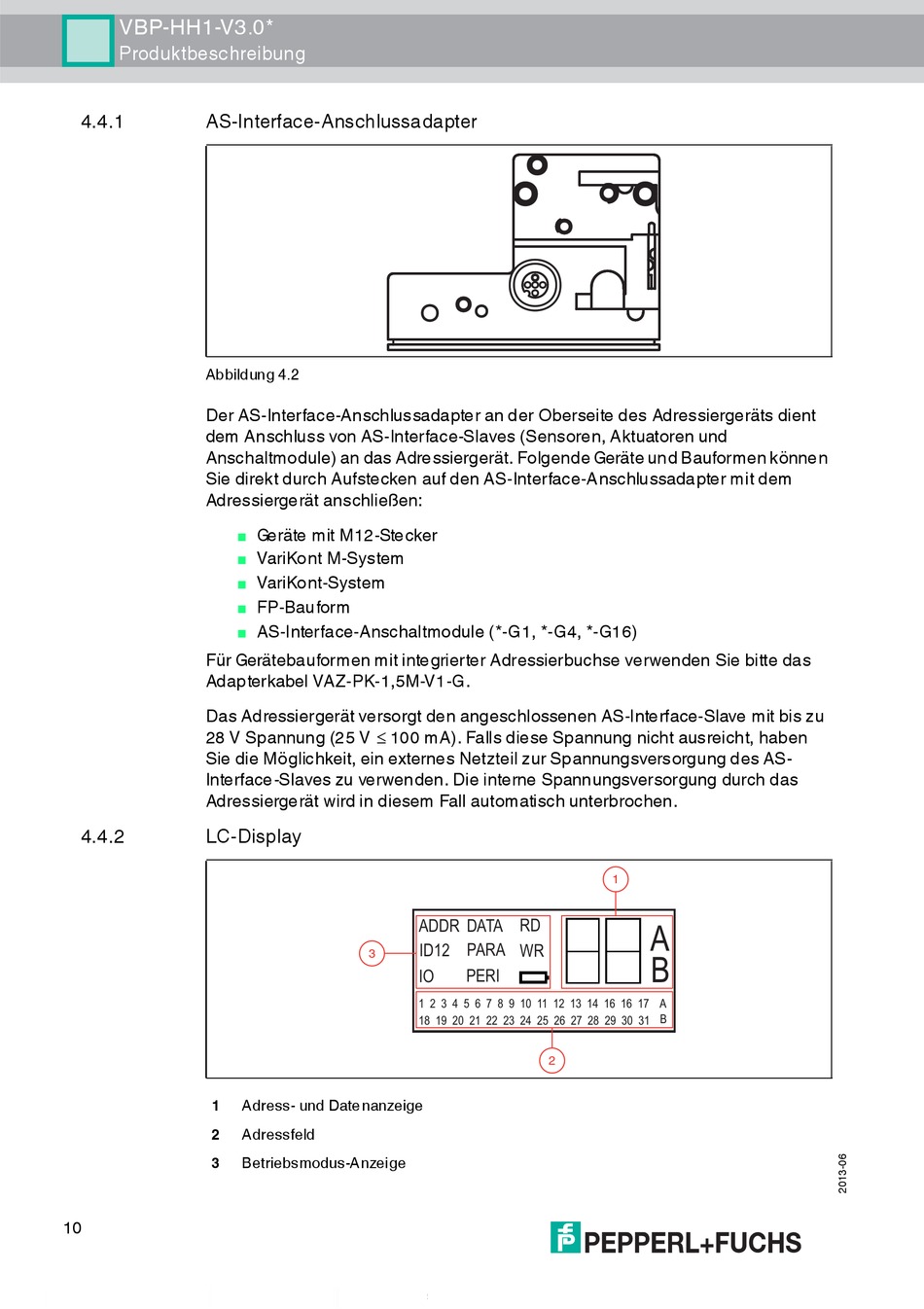

4.4.1
AS-Interface-Anschlussadapter
Abbildung 4.2
Der AS-Interface-Anschlussadapter an der Oberseite des Adressiergeräts dient
dem Anschluss von AS-Interface-Slaves (Sensoren, Aktuatoren und
Anschaltmodule) an das Adressiergerät. Folgende Geräte und Bauformen können
Sie direkt durch Aufstecken auf den AS-Interface-Anschlussadapter mit dem
Adressiergerät anschließen:
■
■
■
■
■
Für Gerätebauformen mit integrierter Adressierbuchse verwenden Sie bitte das
Adapterkabel VAZ-PK-1,5M-V1-G.
Das Adressiergerät versorgt den angeschlossenen AS-Interface-Slave mit bis zu
28 V Spannung (25 V 100 mA). Falls diese Spannung nicht ausreicht, haben
Sie die Möglichkeit, ein externes Netzteil zur Spannungsversorgung des AS-
Interface-Slaves zu verwenden. Die interne Spannungsversorgung durch das
Adressiergerät wird in diesem Fall automatisch unterbrochen.
4.4.2
LC-Display
1
2
3
10
Geräte mit M12-Stecker
VariKont M-System
VariKont-System
FP-Bauform
AS-Interface-Anschaltmodule (*-G1, *-G4, *-G16)
3
Adress- und Datenanzeige
Adressfeld
Betriebsmodus-Anzeige
ADDR
DATA
RD
ID12
PARA
WR
PERI
IO
1 2 3 4 5 6 7 8 9 10 11 12 13 14 16 16 17
18 19 20 21 22 23 24 25 26 27 28 29 30 31
2
1
A
B
A
B
