K-System – Trennbausteine und Termination Boards
Produktspezifikationen
2.2.2 Termination Boards
Termination Boards bilden die Verdrahtungsebene von Feld- und
Steuerungssignalen. Die Trennbausteine werden auf Termination Boards
montiert. Über die Termination Boards sind die Trennbausteine mit der
Steuerungsseite verbunden. Die Feldseite wird direkt an die Trennbausteine
angeschlossen.
Verwendung
• für KF-Trennbausteine
• mit 4, 8, 16 oder 32 Steckplätzen
• für redundante und abgesicherte Stromversorgung
• für Fehlerüberwachung und Diagnose
Kabelverbinder
Für die Verbindung zwischen den Trennbausteinen und dem Termination Board
stehen die Kabelverbinder FSY* zur Verfügung. Abhängig von der Anwendung
gibt es die Kabelverbinder in Varianten mit 2 bis 6 Leitern.

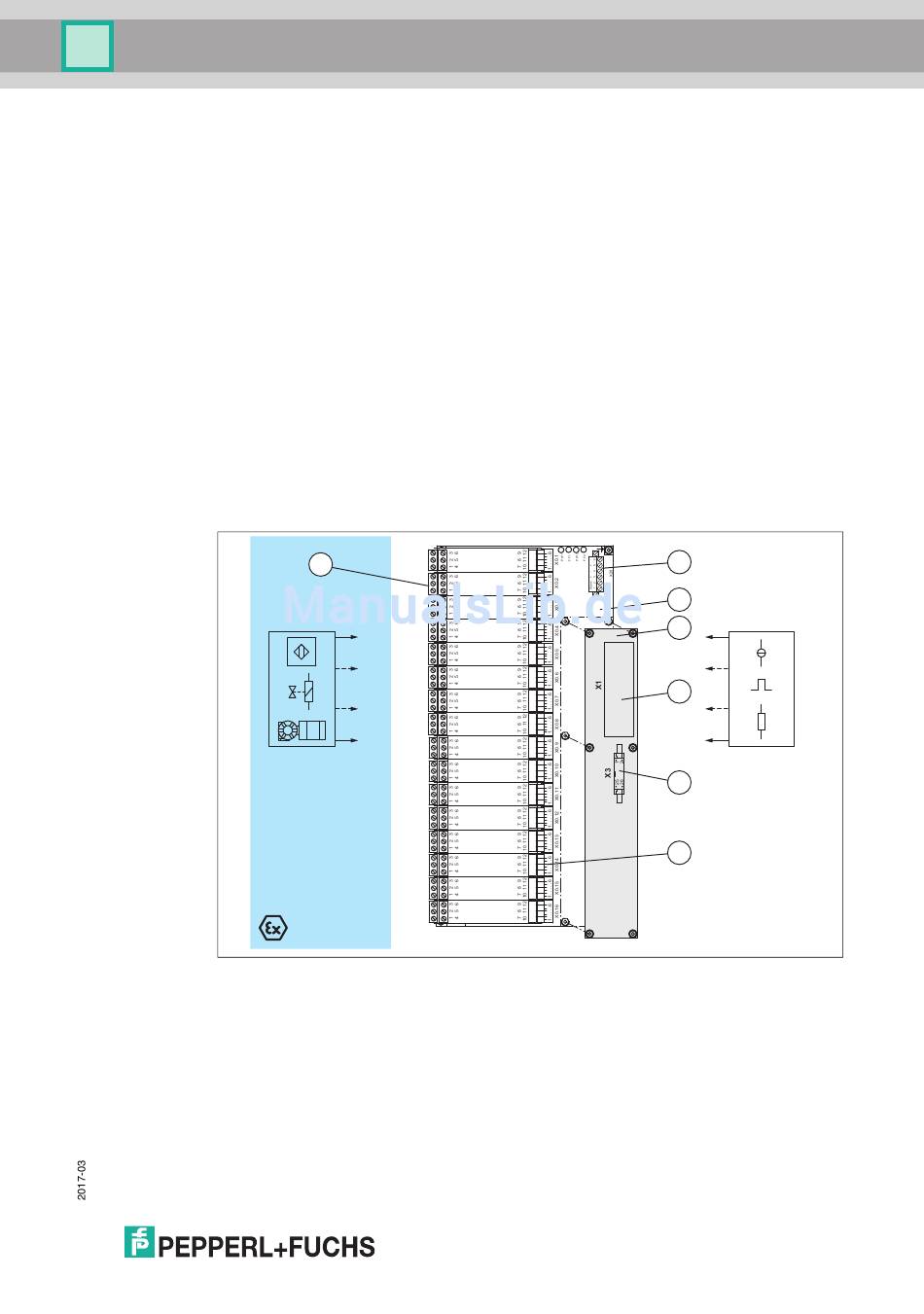

Abbildung 2.3 Anschlussbeispiel Termination Board mit 16 Steckplätzen
1 Anschluss Feldseite
2 Anschluss Versorgung und Fehlermeldeausgang
3 Grundplatte aus Metall mit integrierter Hutschienenbefestigung
4 Adapter-Leiterplatte mit kundenspezifischen Systemsteckern (zum PLS oder zur SPS)
5 Anschluss Steuerungsseite
6 Optionale HART-Kommunikation
7 Kabelverbinder FSY* zur Verbindung der Trennbausteine mit dem Termination Board
