K-System – Trennbausteine und Termination Boards
Demontage, Instandhaltung und Reparatur
5.1

Demontage der Trennbausteine

Demontage des Trennbausteins vom Termination Board
Benutzen Sie für die Demontage des Geräts einen geeigneten
Schlitzschraubendreher.
1. Stecken Sie den Schraubendreher (4) in die Nut der roten Montagelasche (3).
2. Drehen Sie den Schraubendreher (4) in der Nut, bis die rote Montagelasche
(3) zurückspringt.
3. Wiederholen Sie diese Handlungsschritte auf der anderen Geräteseite.
4. Entfernen Sie den Trennbaustein (2) von der Hutschiene (1).

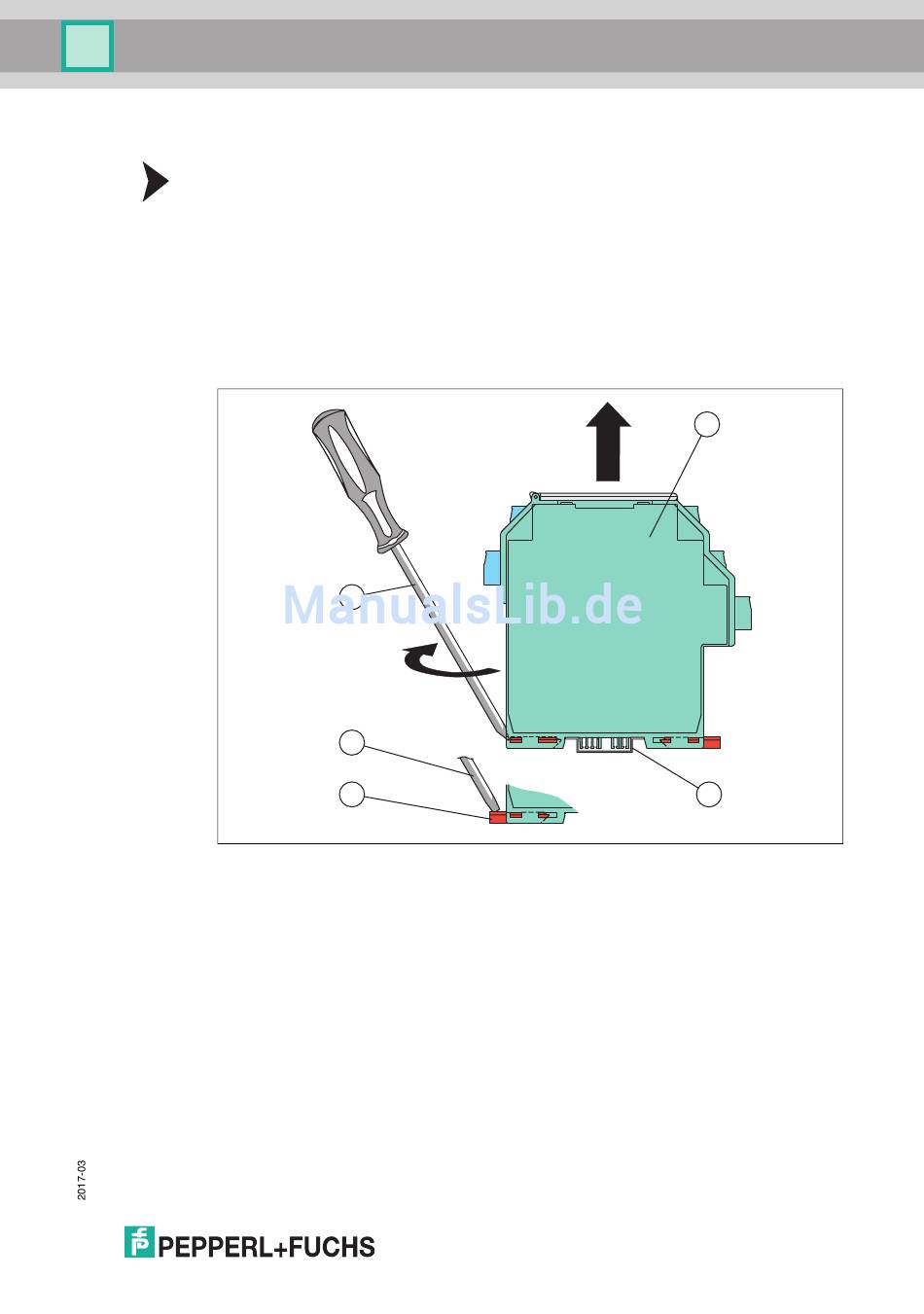

Abbildung 5.1 Demontage des Trennbausteins von der Hutschiene
1 35 mm-Hutschiene
2 Trennbaustein
3 Montagelasche
4 Schlitzschraubendreher
