K-System – Trennbausteine und Termination Boards
Installation
Montage der Termination Boards
Die Termination Boards werden auf der 35 mm-Hutschiene montiert. Die
Hutschiene verläuft unter dem Termination Board. Siehe Abbildungen unten.
1. Entriegeln Sie die Arretierung (4) über die Arretierungsschrauben (3).
2. Setzen Sie das Termination Board (2) auf die Hutschiene (1) auf.
3. Verriegeln Sie die Arretierung (4) über die Arretierungsschrauben (3).
Das Termination Board (2) ist korrekt montiert und befestigt.
A
3
2
4
1
A
3

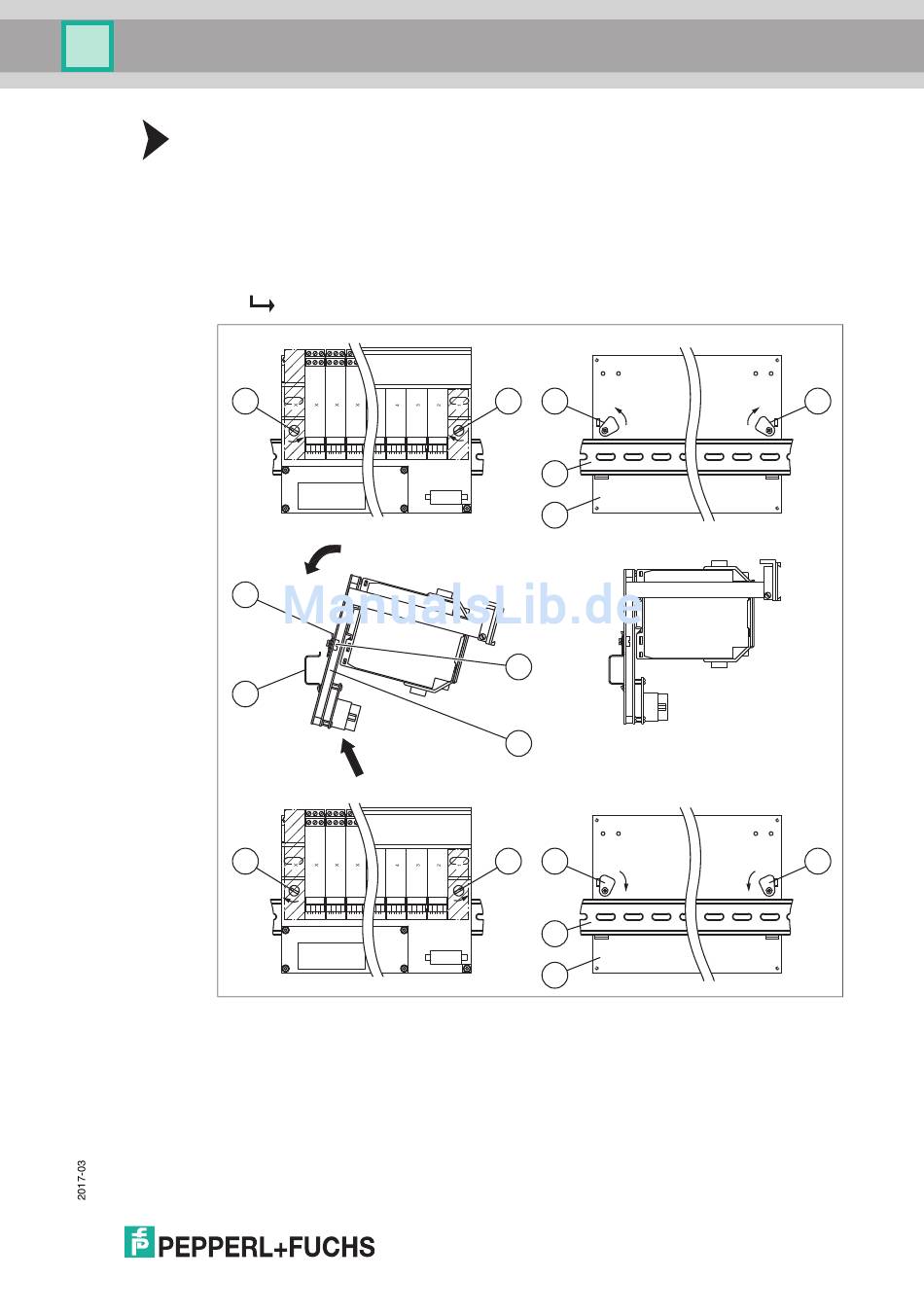

Abbildung 3.2 Montage des Termination Boards auf der Hutschiene
A Ansicht von vorn
B Ansicht von hinten
1 35 mm-Hutschiene
2 Termination Board
3 Arretierungsschrauben
4 Arretierung
1 2 3 1 2 3 1 2 3
4 5 6 4 5 6 4 5 6
7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9
10 11 12 1 0 1 1 1 2 1 0 1 1 1 2 10 11 12 10 11 12 10 11 12 10 11 12
1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6
1 2 3 1 2 3 1 2 3
4 5 6 4 5 6 4 5 6
7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9
10 11 12 1 0 1 1 1 2 1 0 1 1 1 2 10 11 12 10 11 12 10 11 12 10 11 12
1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6
B
3 4
1
2
3
2
B
3 4
1
2
4
4
