K-System – Trennbausteine und Termination Boards
Installation
3.2.2

Montage der Trennbausteine

Vertikale und horizontale Montage
Die geringe Wärmeabgabe ermöglicht die vertikale oder horizontale Montage
ohne Abstand. Der Betrieb ist über den gesamten Temperaturbereich des
Systems in jeder Montagerichtung und ohne Einschränkung gewährleistet.
Montage der Trennbausteine auf dem Termination Board
Schnappen Sie das Gerät von oben auf die Hutschiene auf. Siehe Abbildung
unten.

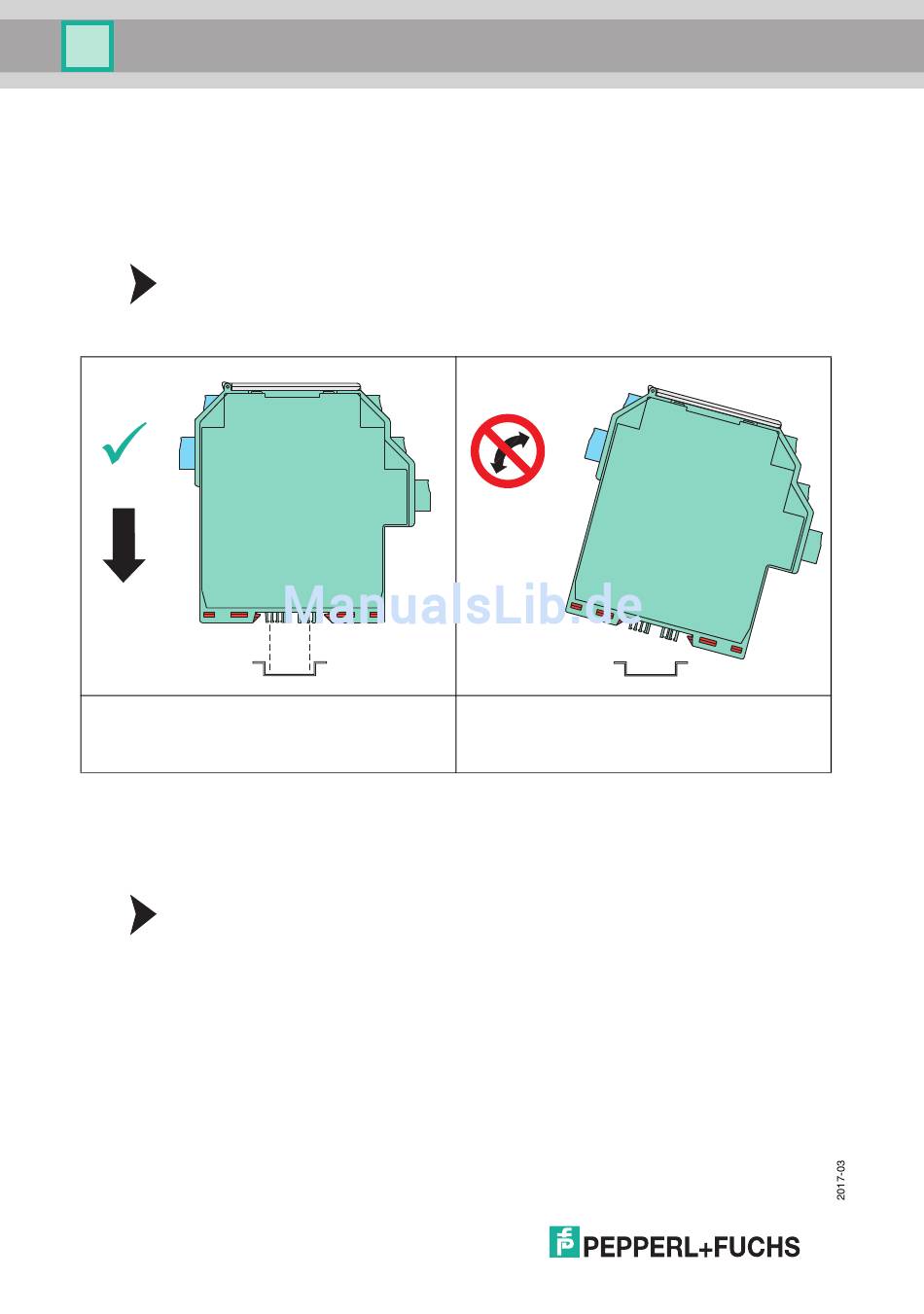

RICHTIG: Gerät senkrecht von oben
aufschnappen.
Abbildung 3.3 Montage des Trennbausteins auf der Hutschiene
Beachten Sie beim Stecken oder Ziehen der Klemmenblöcke am Trennbaustein
die folgenden Handlungsanweisungen.
Klemmenblöcke auf der Steuerungsseite montieren
1. Verwenden Sie für die Verbindung zwischen den Trennbausteinen und dem
2. Stecken Sie die Klemmenblöcke auf oder ziehen Sie die Klemmenblöcke des
22
Termination Board den Kabelverbinder FSY*.
Kabelverbinders ab.
FALSCH: Gerät schräg von der Seite
aufschnappen.
Das kann zur Beschädigung der Kontakte und zum
Geräteausfall führen.
