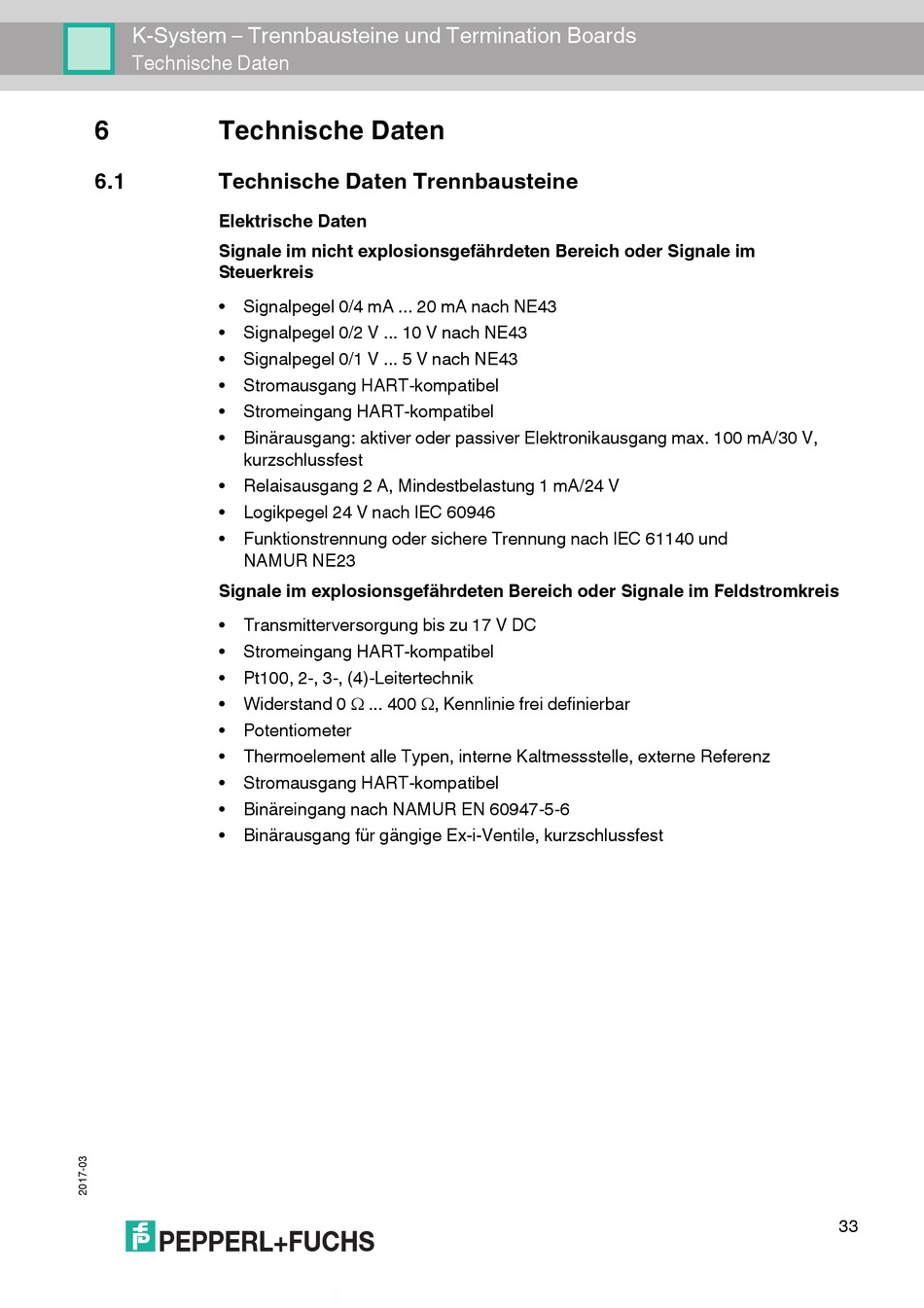

K-System – Trennbausteine und Termination Boards
Technische Daten
6
Technische Daten
6.1
Technische Daten Trennbausteine
Elektrische Daten
Signale im nicht explosionsgefährdeten Bereich oder Signale im
Steuerkreis
• Signalpegel 0/4 mA ... 20 mA nach NE43
• Signalpegel 0/2 V ... 10 V nach NE43
• Signalpegel 0/1 V ... 5 V nach NE43
• Stromausgang HART-kompatibel
• Stromeingang HART-kompatibel
• Binärausgang: aktiver oder passiver Elektronikausgang max. 100 mA/30 V,
kurzschlussfest
• Relaisausgang 2 A, Mindestbelastung 1 mA/24 V
• Logikpegel 24 V nach IEC 60946
• Funktionstrennung oder sichere Trennung nach IEC 61140 und
NAMUR NE23
Signale im explosionsgefährdeten Bereich oder Signale im Feldstromkreis
• Transmitterversorgung bis zu 17 V DC
• Stromeingang HART-kompatibel
• Pt100, 2-, 3-, (4)-Leitertechnik
• Widerstand 0 ... 400 , Kennlinie frei definierbar
• Potentiometer
• Thermoelement alle Typen, interne Kaltmessstelle, externe Referenz
• Stromausgang HART-kompatibel
• Binäreingang nach NAMUR EN 60947-5-6
• Binärausgang für gängige Ex-i-Ventile, kurzschlussfest
