Demontage, Instandhaltung und Reparatur
5.2

Demontage des Termination Boards

Warnung!
Verletzungsgefahr durch Kurzschluss
Arbeiten unter Spannung können zu Verletzungen führen und können die
Funktion und die elektrische Sicherheit des Geräts gefährden.
• Trennen Sie vor Arbeiten am Gerät immer zuerst die Versorgungsspannung.
• Schließen Sie das Gerät erst nach abgeschlossenen Arbeiten an die
Versorgungsspannung an.
Demontage des Termination Boards
1. Entfernen Sie alle Trennbausteine vom Termination Board (2).
2. Entriegeln Sie die Arretierung (4) über die Arretierungsschrauben (3).
3. Entfernen Sie das Termination Board (2) von der Hutschiene (1).
3
4
1

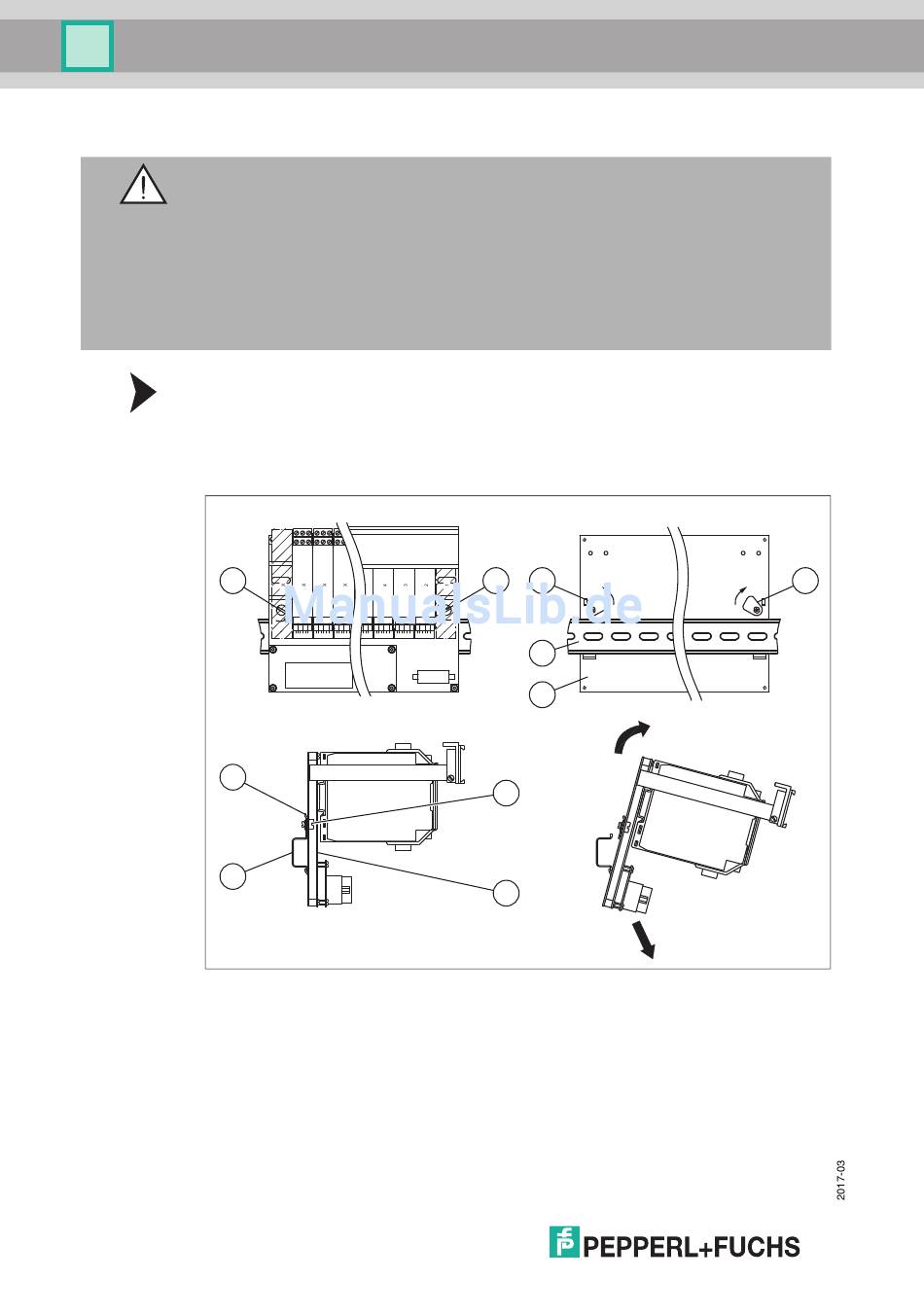

Abbildung 5.2 Demontage des Termination Boards von der Hutschiene
A
B
1
2
3
4
32
A
1 2 3 1 2 3 1 2 3
4 5 6 4 5 6 4 5 6
7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9
10 11 12 1 0 1 1 1 2 1 0 1 1 1 2 10 11 12 10 11 12 10 11 12 10 11 12
1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6
Ansicht von vorn
Ansicht von hinten
35 mm-Hutschiene
Termination Board
Arretierungsschrauben
Arretierung
B
3 4
7 8 9
1
2
3
2
4
