Vor der Inbetriebnahme
Nachdem Sie die Basisstation EXAConnecT entwe-
der direkt an einen PC oder an ein firmenspezifisches
Netzwerk sowie an die Energieversorgung ange-
schlossen haben (siehe
EXAConnecT betriebsbereit.
Sobald der PC gestartet ist, alle Netzwerkeinstellun-
gen vorgenommen sind und das Sicherheitszertifikat
bestätigt ist (siehe Montage > Anschlüsse des
EXAConnecT > Einstellung der Netzwerkparameter),
wird über einen Internet-Browser das Java Applet
geladen. Sie haben jetzt Zugriff auf die Basisstation
EXAConnecT.
Bevor Sie Verschraubungen durchführen und kontrol-
lieren können, muss der Schrauber an die Energiever-
sorgung angeschlossen und eingeschaltet sein.
Lesen und beachten Sie hierzu die Bedienungs-
anleitungen der von Ihnen verwendeten Bosch-
Industrie-Akkuschrauber.

Allgemeines zum Programm

Die nachfolgende Beschreibung bezieht sich auf die
Software Version 1.91.200. In dieser Version werden
die Begriffe EXAConnecT und Access Point synonym
verwendet.
Die Tastenbezeichnung, die in dieser Beschreibung
verwendet wird, kann von der auf Ihrem PC-Bild-
schirm abweichen, je nach Sprache des Java App-
lets, das Sie verwenden.
Das Programm hat drei grundlegende Bildschirm-
fenster:
– Ansichtenfenster mit den Registerkarten Über-
sicht, EXAConnecT und Schrauber (nur wenn
mindestens ein Schrauber betriebsbereit und an-
gemeldet ist) zur Prozessüberwachung,
– Setup-Fenster EXAConnecT-Setup zur Konfigura-
tion der Basisstation und Schrauberanmeldung
– Setup-Fenster Schrauber-Setup für generelle Ein-
stellungen der einzelnen Schrauber
Von den Registerkarten EXAConnecT und Schrauber
ist es möglich, mit einem Mausklick zur Taste Setup
in das zugeordnete Setup-Fenster zu wechseln. Alle
Bedienfunktionen sind in den verschiedenen Bild-
schirmansichten ebenfalls über entsprechende Tas-
ten aktivierbar.
Beim Programmstart öffnet sich das Hauptfenster,
zunächst mit den Registerkarten
– Overview (Übersicht)
– EXAConnecT.
Hinweis: Wenn die Stromzufuhr zur Basisstation un-
terbrochen wird (z.B. durch Ziehen des Netzsteckers),
muss das Java Applet erneut gestartet werden!
3 609 929 A58 • (05.09) T

5 BETRIEB

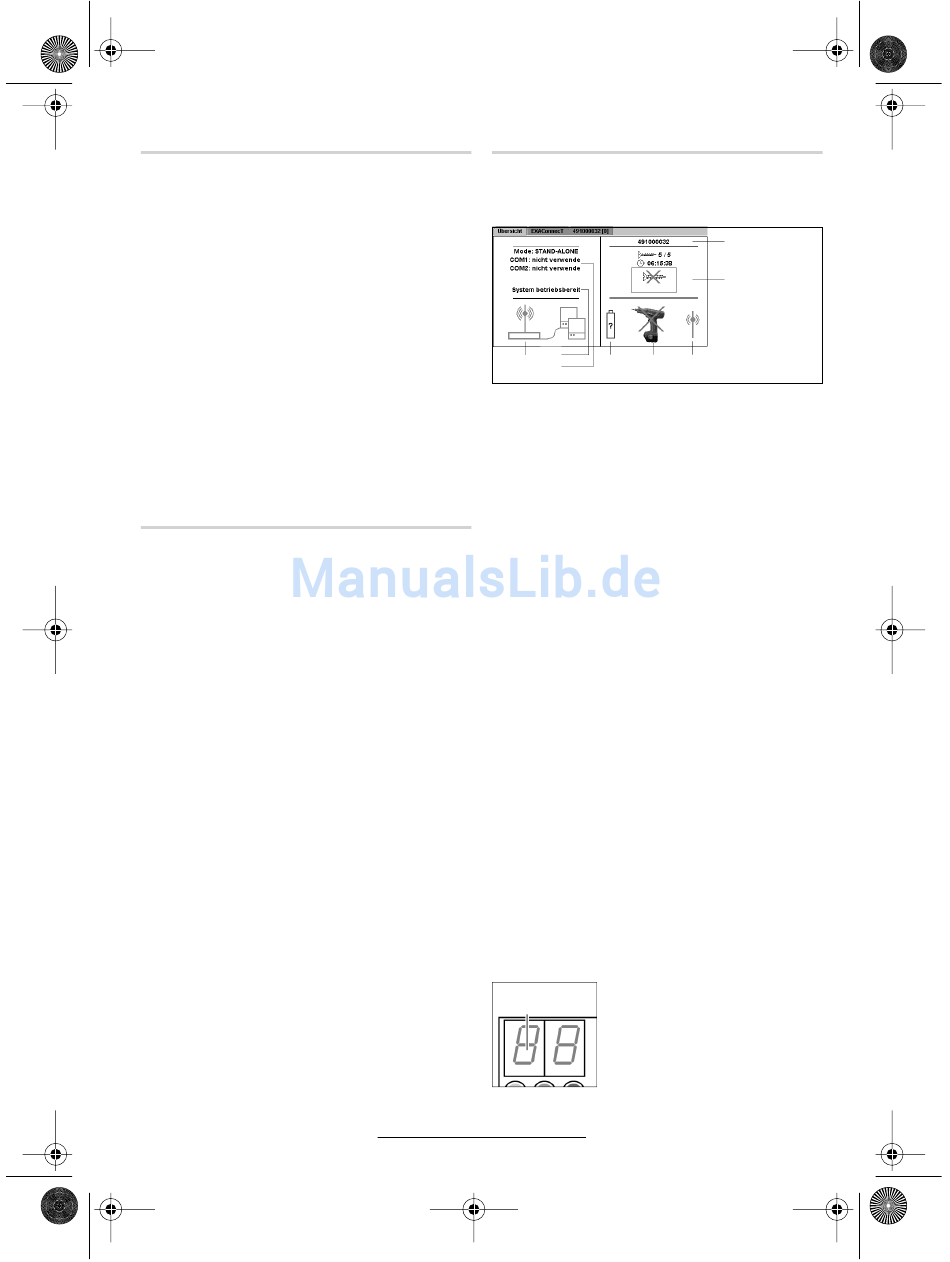

Registerkarte Übersicht
Die Registerkarte Übersicht kann maximal 8 Datenfel-
der zeigen.
Montage), ist der
Das erste Feld enthält alle Informationen über die Ba-
sisstation EXAConnecT einschließlich der ange-
schlossenen Hardware. Beim Programmstart zeigt
die Registerkarte Übersicht nur dieses Datenfeld.
Alle weiteren Felder stellen die Daten der angemelde-
ten BT-Schrauber dar. Maximal 7 Datenfelder für
Schrauber sind möglich. Erst wenn ein Schrauber
angemeldet ist, erscheint dessen Datenfeld auch in
der Registerkarte Übersicht. Gleichzeitig wird eine
Registerkarte für den Schrauber angelegt.
Mit einem Mausklick auf den entsprechenden Kar-
tenreiter ist der Wechsel in die Kartenansicht der Ba-
sisstation EXAConnecT bzw. des gewünschten
Schraubers möglich.
Datenfeld EXAConnecT
Das links dargestellte Datenfeld betrifft die Basissta-
tion EXAConnecT. Zuerst wird das verwendete Pro-
tokollsystem 33 (z.B. Mode: STAND-ALONE) ange-
zeigt, welches Aufschluss darüber gibt, wie die
Schraubfalldaten in der Basisstation EXAConnecT
abgelegt oder an eine externe Datenbank übergeben
werden.
Die nachfolgenden Beschreibungen gelten nur für
das Protokollsystem STAND-ALONE. Über weitere
kundenspezifische Protokolle informieren Sie sich
bitte bei Ihrem Fachhändler für Bosch Industriewerk-
zeuge.
Außerdem zeigt das Datenfeld die an den seriellen
Schnittstellen COM1 und COM2 angeschlossene zu-
sätzliche Hardware an (z.B. COM1: Barcode-Scanner).
Wenn keine zusätzliche Hardware angeschlossen ist,
steht dort „nicht verwendet".
Deutsch–12
34
32 31 30
35
33
Der Systemzustand 34 meldet die
Betriebsbereitschaft des Systems
1
oder zeigt die Statuscodes (siehe
Statuscodes) analog zu den im
Display 1 der Basisstation gezeig-
ten an. Liegen mehrere Status-
codes an, wechselt deren Anzeige
im 2-Sekunden-Takt zyklisch.
