Inhaltsverzeichnis
1.
Lieferumfang ........................................................................................................4
2.
Sicherheitshinweise..............................................................................................4
3.
Funktionsbeschreibung ........................................................................................5
4.
Bedienelemente und Anschlüsse ........................................................................6
5.
Einbau ..................................................................................................................7
6.
Handhabung ........................................................................................................9
7.
Wartung & Reinigung..........................................................................................10
8.
Entsorgung ........................................................................................................11
9.
Behebung von Störungen ..................................................................................12
10. Technische Daten ..............................................................................................13
11. Anschlussbelegungen der Stecker ....................................................................14
12. Tipps & Hinweise................................................................................................15
1. Lieferumfang
• Netzteil
• Netzkabel
• Bedienungsanleitung
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanlei-
tung verursacht werden, erlischt der Garantieanspruch. Für Fol-
geschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße
Handhabung oder Nichtbeachten der Sicherheitshinweise verur-
sacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des
Produkts nicht gestattet.
Der Betrieb ist nur in trockenen Innenräumen zulässig.
Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose mit Schutzleiter
des öffentlichen Versorgungsnetzes (230V~/50Hz) verwendet werden.
4

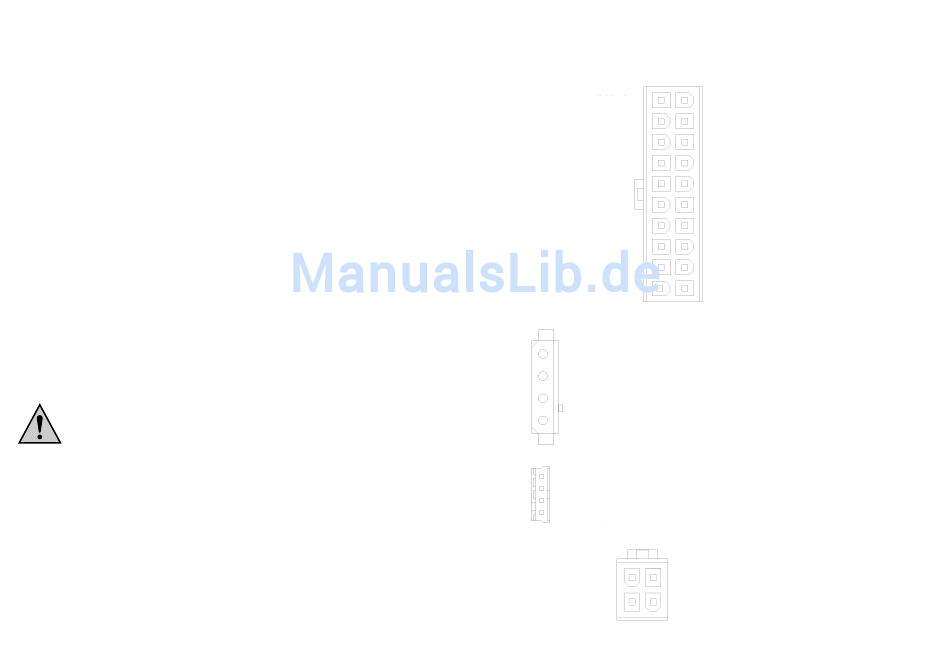

11. Affectations des connecteurs
a) Connecteurs ATX
Seite
Les couleurs des différents câbles (par exemple PS ON et Power OK) peuvent éven-
tuellement être différentes.
+5V (rouge)
+5 V (rouge)
-5V (blanc)
GND (noir)
GND (noir)
GND (noir)
PS ON (vert)
GND (noir)
-12V (bleu)
+3.3V/sense (orange)
b) Connecteur 5,25"
+5V (rouge)
GND (noir)
GND (noir)
+12V (jaune)
c) Connecteur 3,5"
+12V (jaune)
GND (noir)
GND (black)
+5V (rouge)
d) Connecteur ATX 2.0 -12V à 4 broches
+12V (jaune)
GND (noir)
+12V (jaune
+5V stand-by (violet)
GND (noir)
+5V (rouge)
GND (noir)
+5V (rouge)
GND (noir)
+3.3V (orange)
+3.3V (orange)
+12V (jaune)
GND(noir)
41
