IO-Link-Flussdiagramme

Nachfolgend wird Ihnen beispielhaft an verschiedenen Aufgaben die notwendigen Schritte der
Kommunikation mit einem IO-Link-Sensor dargestellt. Vorraussetzung ist, dass sich der
Sensor im IO-Link-Modus befindet.
Anlauf
Device
Error

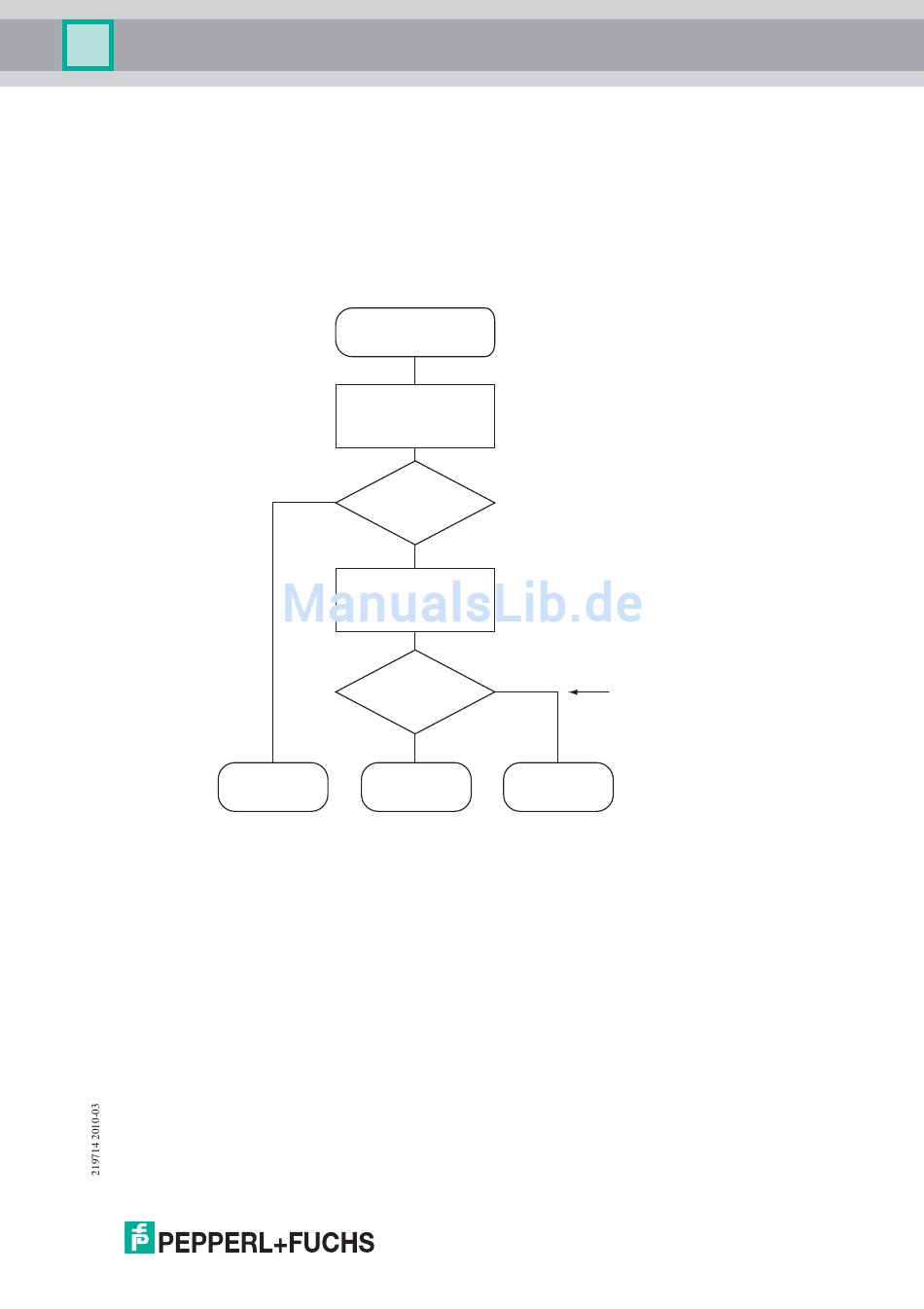

Bild 9.1: Flussdiagramm Anlauf
Ein möglicher Ablauf für die Gerätevalidierung durch einen IO-Link-Master.
Anlauf
read <direct parameter/
vendor +device id>
no
>id's>
ok?
yes
read <user tag1>
read <user tag2>
<user tag>
ok?
yes
ENDE
no
Vergleich
ob richtiges Gerät
und Konfiguration
Configuration
Error
