DK12-11-IO
Bedienung
7.3.2
Menüpunkt Parameter

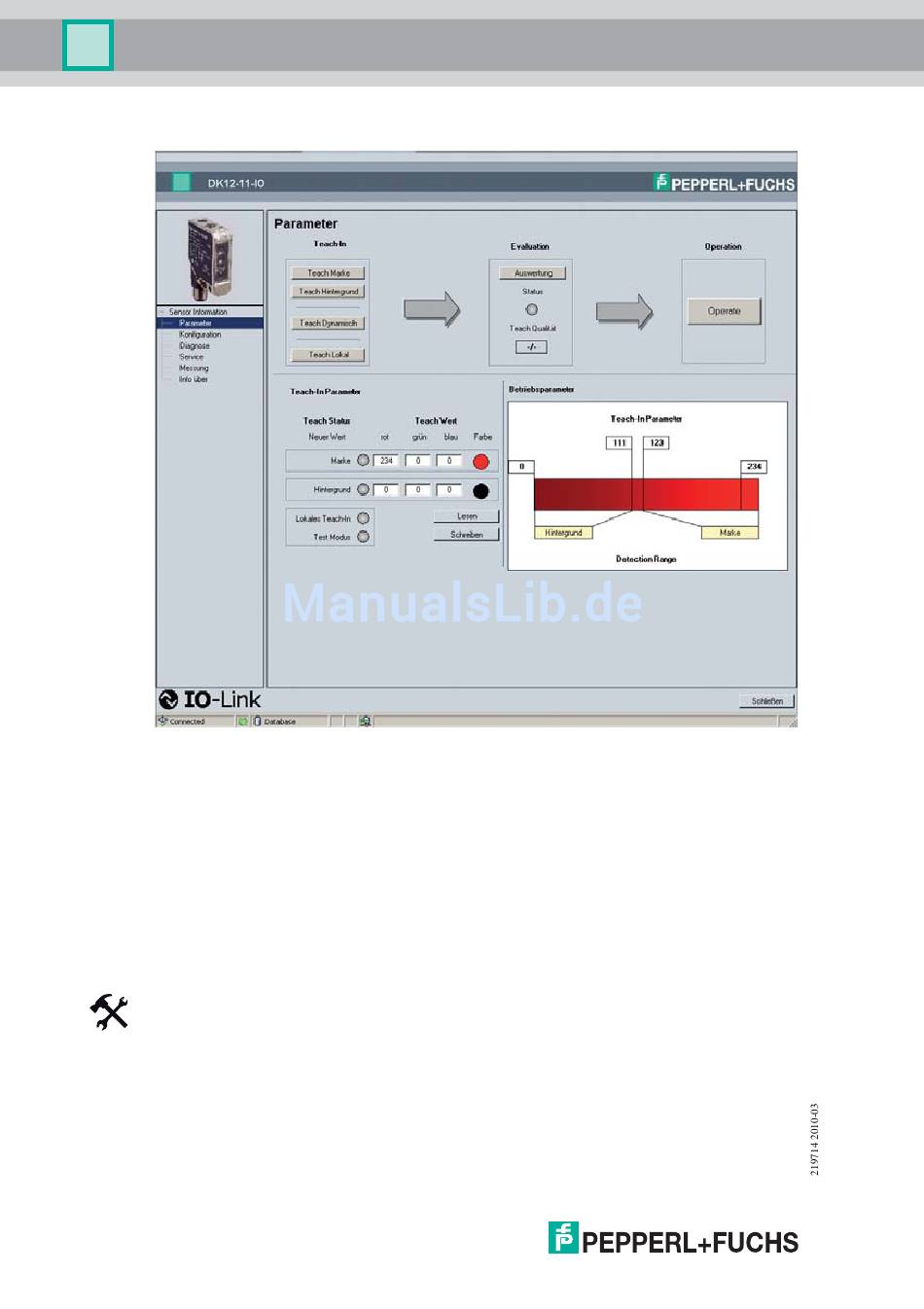

Bild 7.2: Menüpunkt Parameter
Menügeführtes Einlernen der Druckmarke und des Hintergrundes. Weiterhin können Sie hier
die Teach-In-Parameter und Betriebsparameter auslesen. Es besteht auch die Möglichkeit, die
eingelernten Teach-Werte manuell anzupassen. Im Feld Betriebsparameter werden die
aktuellen Einstellungen des Sensors angezeigt, mit denen die Kontrasterfassung erfolgt.
Teach-In
Ein Teach_In Vorgang kann nur über ein IO-Link Kommando oder über das lokale
Bedienelement ausgelöst werden. Beide Möglichkeiten stehen ausschließlich exklusiv zur
Verfügung.
Statisches Einlernen von Marke und Hintergrund
Sie können wahlweise zuerst die Marke oder den Hintergrund einlernen.
1.
Positionieren Sie die einzulernende Marke vor dem Sensor. Überprüfen Sie die Position
des Lichtfleckes. Der Lichtfleck muss komplett in der Marke liegen.
2.
Betätigen Sie den Button Teach Marke.
3.
Positionieren Sie den einzulernenden Hintergrund vor dem Sensor. Überprüfen Sie die
Position des Lichtfleckes. Der Lichtfleck muss komplett im Hintergrund liegen.
20
