5.3.2 Wandmontage
Die Auswerteeinheit kann auch mit vier Schrauben an einer Wand montiert werden.
Dazu ziehen Sie einfach an der Geräterückseite die vier äußeren Laschen heraus.
Durch die Löcher in den Laschen können Sie das Gerät leicht anschrauben. Das
Lochraster beträgt 90 mm (max. Schraubendurchmesser M5).

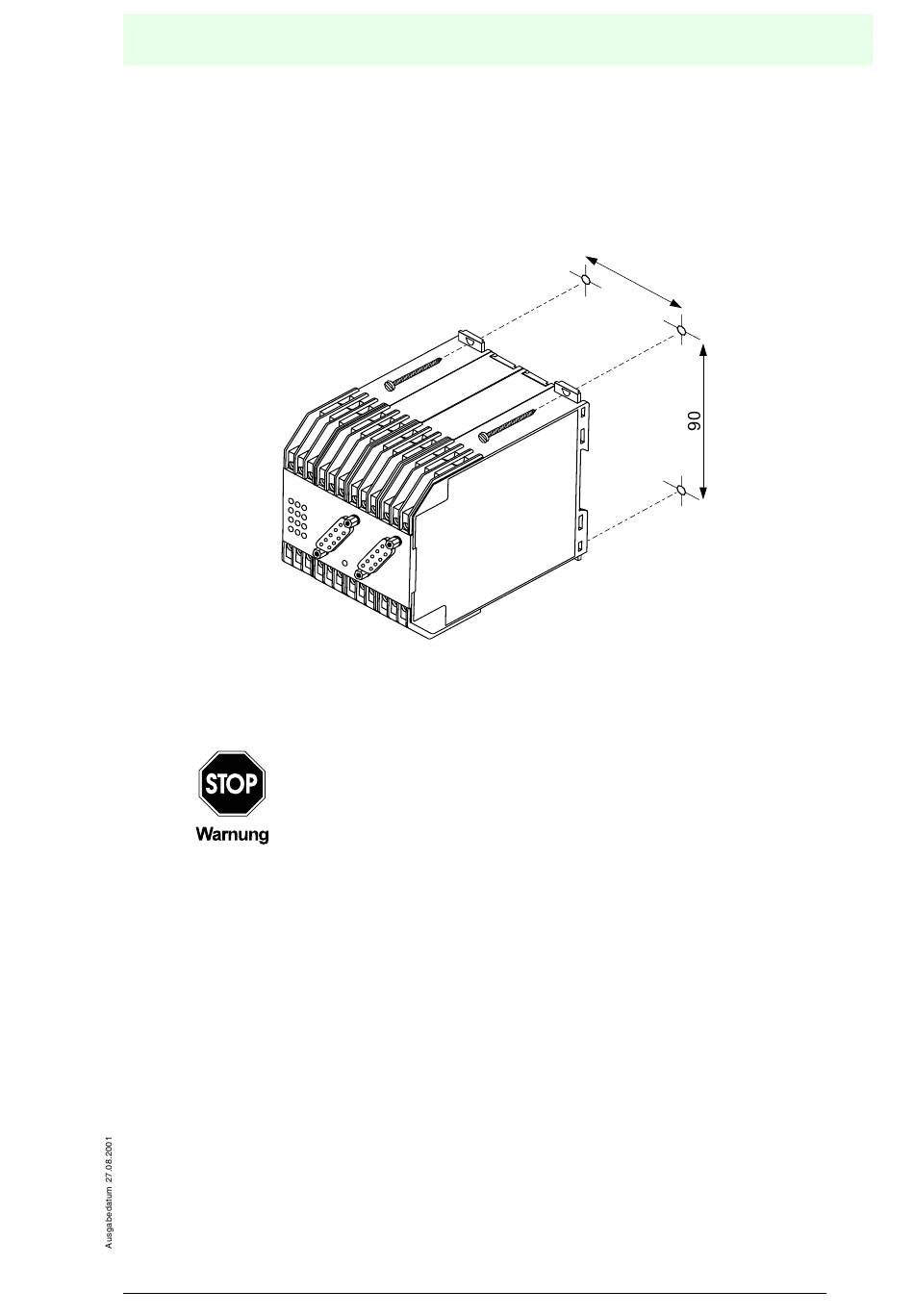

Bild 5.2:
Wandmontage
5.4
Anschließen
Arbeiten unter Spannung und der Anschluss ans Netz dürfen nur
durch entsprechend geschultes Fachpersonal erfolgen.
Stellen Sie vor dem Anschluss des Gerätes sicher, dass die Netzspan-
nung mit dem angegebenen Wert auf dem Typenschild übereinstimmt.
In der Nähe des Geräts muss eine Netztrennvorrichtung installiert und
als Trennvorrichtung für das IVI-KHD2-4HB5/IVI-KHA6-4HB5 gekenn-
zeichnet sein.
