- Seite 1 2022-08-25 0000000189 V.004 93307-002 Brennkammer tauschen Stückholzkessel 20-60 kW Montage...
- Seite 2 ETA Heiztechnik Gewerbepark 1 A-4716 Hofkirchen an der Trattnach Tel: +43 (0) 7734 / 22 88 -0 Fax: +43 (0) 7734 / 22 88 -22 info@eta.co.at www.eta.co.at...
-
Seite 3: Allgemeine Hinweise
Eine Sichtkontrolle an den Bauteilen durch- Sämtliche Inhalte dieses Dokumentes sind Eigentum führen. der ETA Heiztechnik GmbH und somit urheberrecht- lich geschützt. Jede Vervielfältigung, Weitergabe an Die Bauteile reinigen, beispielsweise mit ei- Dritte oder Nutzung zu anderen Zwecken ist ohne nem weichen Tuch. - Seite 4 Keine Druckluft zum Reinigen der Bauteile verwenden. Keine Reinigungsbürste zum Reinigen der Bauteile verwenden. Keinen Aschesauger oder Staubsauger ver- wenden. Die Bauteile nicht schmieren. Kein Wasser oder Feuchtigkeit in diesem Bereich. Keine Undichtheiten (Leckagen) bei den Bauteilen zB: Verschraubung oder War- tungsdeckel. www.eta.co.at...
-
Seite 5: Beschreibung

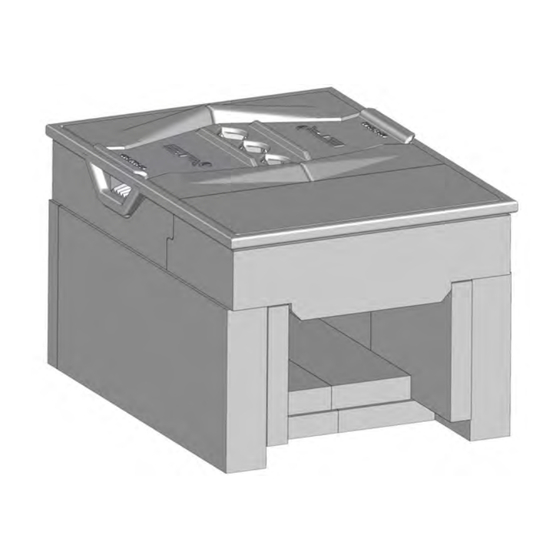

Beschreibung Beschreibung Aufbau der Brennkammer (SH20, SH30) Die Austausch-Brennkammer besteht außenliegenden Isoliersteinen (Vermiculit) und den innenliegenden Schamottsteinen. Abb. 2-1: Brennkammer (SH20, SH30) Abb. 2-2: Aufbau der Isoliersteine Abb. 2-3: Aufbau der Schamottsteine... - Seite 6 Beschreibung Aufbau der Brennkammer (SH40-60) Abb. 2-4: Brennkammer (SH40-60) Abb. 2-5: Aufbau der Isoliersteine Abb. 2-6: Aufbau der Schamottsteine www.eta.co.at...
-
Seite 7: Demontage
Montage Demontage Montage Entfernen Sie das Schutzblech zwischen Füllraumtür Montage und Installation nur durch qualifiziertes und Anheiztür, damit dieses nicht herunterfällt. Fachpersonal Die Montage und Installation darf nur von entsprechend qualifiziertem Fachpersonal durchgeführt werden. Kessel ausschalten Vor Beginn der Montage, den Heizbetrieb beenden und den Kessel abkühlen lassen. - Seite 8 Öffnen Sie die Brennkammertür und entfernen Sie die Schamottsteine. Abb. 3-8: restliche Steine Entfernen Sie die seitlichen Schamottsteine. Abb. 3-6: Schamottsteine Heben Sie den rechten Stein, beispielsweise mit einem Wagenheber, an und entfernen Sie diesen aus der Brennkammer. Abb. 3-9: seitliche Schamottseine www.eta.co.at...
- Seite 9 Montage Demontage Nehmen sämtliche Isoliersteine Brennkammer heraus. Abb. 3-10: Isoliersteine Neue Brennkammer montieren Die Montage für den SH20-30 wird im Kapitel 3.2 "SH 20-30" beschrieben, und jene für den SH40-60 im Kapitel 3.3 "SH 40-60".
- Seite 10 Ausnehmung an der Rückseite des Kessels liegt. Abb. 3-13: Brennkammer Setzen Sie die Schamottsteine für die Rückseite ein. Abb. 3-11: Isolierstein Beim Pelletsbrenner TWIN schließt Flammrohr nicht mehr bündig zur seitlichen Isolierung ab. Abb. 3-14: Rückseite www.eta.co.at...
- Seite 11 Montage SH 20-30 Setzen Sie die Schamottsteine links und rechts ein. Legen Sie die Schamottsteine für den Boden ein. Abb. 3-15: Seite Abb. 3-18: Boden Setzen Sie den Twin Schamottstein an die Seite Brennkammersteine einsetzen Pelletsbrenner TWIN oder dafür Setzen Sie zuerst den vorderen Brennkammerstein vorgesehene Seite ein.
- Seite 12 Abb. 3-23: Rost korrekt einlegen Flacheisen oder einem verkehrt angesetzten Meißel (Kopf an der Dichtschnur) vorsichtig ein und Abschließend hängen Sie die Einhängebleche und beschädigen Sie diese nicht. das Schutzblech im Füllraum wieder ein. Montage fortsetzen Setzen Montage beim Kapitel "Lambdasonde reinigen" fort. www.eta.co.at...
- Seite 13 Darstellung zeigen nachfolgenden Grafiken die Brennkammer von Brennkammertür gesehen ohne Neue Brennkammer montieren (SH40-60) umliegenden Kessel. Legen Sie die Isoliersteine für den Boden der Brennkammer ein. Abb. 3-26: Brennkammer Setzen Sie die Schamottsteine für die Rückseite ein. Abb. 3-24: Boden Stellen Sie den Isolierstein an die Rückseite und die...
- Seite 14 Nut liegen. Abb. 3-30: Brennkammerstein Abb. 3-32: kürzere Dichtschnüre Setzen Sie den linken Brennkammerstein und danach den rechten ein. Schlagen Dichtschnur einem Flacheisen oder einem verkehrt angesetzten Meißel (Kopf an der Dichtschnur) vorsichtig ein und beschädigen Sie diese nicht. www.eta.co.at...
-
Seite 15: Lambdasonde Reinigen
Montage Lambdasonde reinigen Lambdasonde reinigen Setzen Sie die längere Dichtschnur (aus dem Lieferumfang) zwischen Steinen Kesselwand auf die gleiche Weise ein. Achten Sie Lambdasonde reinigen darauf, dass diese vollständig in der Nut liegt. Drehen Sie das Halterohr der Lambdasonde mit einer Rohrzange heraus. - Seite 16 Verschleiß Brennkammer resultiert oft von einem undichten Einbau der Lambdasonde. Dadurch gelangt Falschluft in den Kessel und die Regelung drosselt die Luftzufuhr zu stark ab und es werden die Temperaturen in der Brennkammer unzulässig hoch. Abb. 3-39: Dichtscheibe www.eta.co.at...
- Seite 18 www.eta.co.at...
- Seite 20 DOWNLOAD www.eta.co.at...
