Sie haben sich für ein leistungsfähiges und langlebiges Schutzgasschweißgerät entschieden, das mit modernster
Technik und DSP-Microprozessorsteuerung ausgezeichnete Schweißergebnisse erzielt. Ein leistungsfähiger
Vorschubmechanismus mit vier Rollen ermöglicht störungsfreien Drahttransport. Die Synergiesteuerung wählt für
jede Kombination von Material und Drahtdurchmesser die optimale Vorschubgeschwindigkeit.
I
NBETRIEBNAHME DES
Aufstellung
Wählen Sie einen trockenen Standort mit guter Belüftung. Sorgen Sie dafür, dass weder der Luftstrom vom Gerät
weg noch zum Gerät hin behindert wird. Die Anlage ist so aufzustellen, dass kein Schneid-, Schleif- oder anderer
Staub in das Gerät eindringen kann.
Elektrischer Anschluss
Die Schutzgasschweißgeräte stepmatic 400-4 und 500-4 werden mit 4-adriger Netzzuleitung mit angeschlossenem
Stecker ausgeliefert. Absicherung des Netzanschlusses:
stepmatic 400(W)-4
stepmatic 500(W)-4
Nur von ausgebildeten Fachkräften auszuführen: Bei Änderung am Kraftstecker werden drei Phasen
L1/L2/L3, nicht aber der Nulleiter (Mittelpunkt Mp bzw. N) angeschlossen. Der gelb/grüne
Schutzleiter (Schutzerde) muss an den mit Erdungszeichen gekennzeichneten Kontakt angeschlossen
werden.
Anschluss Schlauchpaket, Gas und Massekabel
Das Schlauchpaket wird in den Zentralanschluss gesteckt und durch Anschrauben der Überwurfmutter gesichert.
Befestigen Sie den Gasschlauch am Ausgang des Druckreglers mittels Schlauchklemmen. Danach schließen Sie
den Druckregler an der Gasflasche an. Der Stecker der Werkstückzuleitung wird in die untere Buchse der
Vorderwand des Gerätes eingesteckt und durch eine Rechtsdrehung gesichert. Werkstückzuleitung am Werkstück
anschließen. Achten Sie dabei auf guten elektrischen Kontakt der Masseklemme mit dem Werkstück, eventuell
Kontaktstelle säubern.

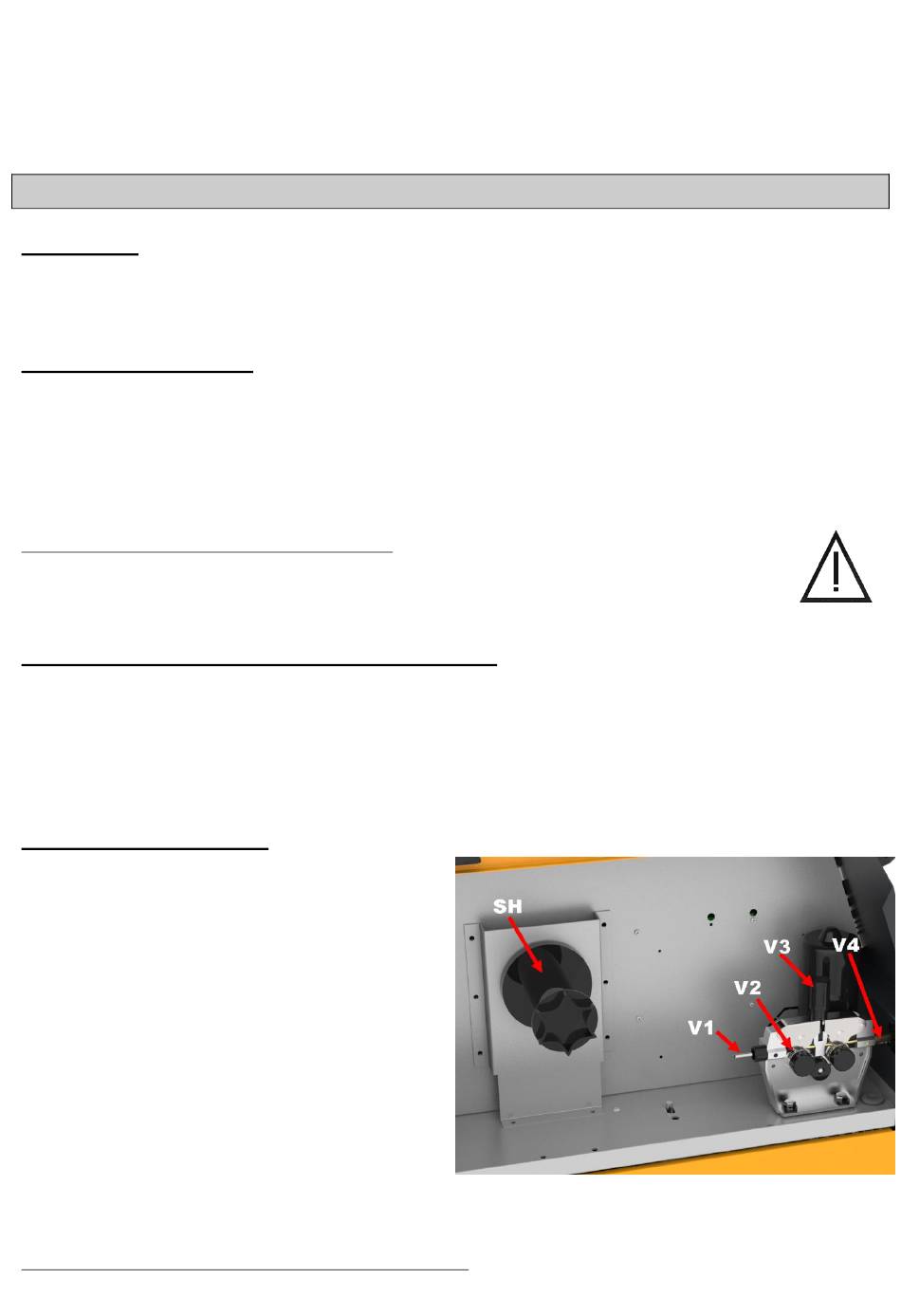

Einlegen der Drahtspule
Öffnen Sie die beiden Verschlüsse an der Seite des
Gerätes und klappen Sie die linke Seitenverkleidung
nach oben. Abdeckkappe des Spulendorns SH
herausschrauben und die Drahtspule so aufschieben,
dass der Drahtablauf von unten erfolgt. Achten Sie
darauf, dass der kleine Bolzen in eine passende Öffnung
der Spule eingeführt wird. Dies ist Voraussetzung für
ein ordnungsgemäßes funktionieren der Spulenbremse.
Anschließend die Abdeckkappe wieder aufschrauben.
Prüfen Sie die Funktion der Spulenbremse, indem Sie
die Spule mit der Hand drehen. Bei richtiger
Einstellung (Schraube an der Vorderseite des Dorns)
sollte die Spule nur wenig nachlaufen; es sollte jedoch
keine zu hohe Kraft zum Drehen der Spule notwendig
sein. Achten Sie außerdem noch darauf, dass das Drahtende oben liegt und die Drähte nicht überkreuzt sind.
Schneiden Sie nun das gebogene Ende des Drahtes ab und runden Sie die Spitze mit einer Feile ab.
Vorgehensweise nach dem Einlegen einer neuen Drahtrolle:
G
ERÄTES
mindestens 32A (träge)
mindestens 32A (träge)
4
Stecker CEE32A
Stecker CEE32A
