Technisches Referenzhandbuch
Schalter, LS (SXCBR)
Einführung
Die Funktion dient der Bereitstellung des tatsächlichen Stellungsmeldung und der
Ausführung von Schaltbefehlen, d.h. Ansteuerung Leistungsschaltern über
Ausgangskarten und zur Überwachung des Schaltvorgangs und der
Stellungsmeldung.
Arbeitsprinzip
Der Ansteuerung dieser Funktion erfolgt über andere Funktionen wie z.B.
Schaltgerätesteuerung, Schutzfunktionen, Automatische
Wiedereinschaltungsfunktion oder ein IEC 61850 Client, der in einem anderen IED
oder in der Stationsebene angesiedelt ist. Die Funktion führt Befehle aus, wertet
Blockierungen und verschiedene Zeitüberwachungsbedingungen aus. Nur wenn
alle Bedingungen eine Schalthandlung zulassen, führt die Funktion den Befehl aus.
Im Falle von fehlerhaften Bedingungen, zeigt die Funktion einen zugehörigen
Cause Wert an.
Die Funktion hat Zähler von Befehlen zum Öffnen und Schliessen. Der Wert des
Schaltspielzählers kann von der Stationsebene aus gelesen werden. Der Wert wird
von einem Binäreingang aus oder von der Stationsebene aus zurückgesetzt.
L/R Schalter
Ein Binäreingangssignal LR_SWI ist in dieser Funktion enthalten, um die
Schalthoheit lokal/fern des einzelnen Schaltgerätes zu erfassen, welche über einen
binären Eingang aus dem Schaltfeld kommt. Wenn das Signal auf TRUE steht,
heißt das, dass eine Änderung der Position nur vom Schaltfeld zugelassen wird.
Wenn das Signal auf FALSE steht, heißt das, dass ein Befehl vom IED oder einer
höheren Ebene zugelassen wird. Wenn das Signal auf TRUE steht, werden alle
Befehle (zur Änderung der Position) von internen IED Clients zurückgewiesen,
sogar Auslösebefehle von Schutzfunktionen werden abgelehnt. Die Funktion des L/
R Schalters wird in Abbildung
vom E/A switchLR
IEC05000096 V1 DE

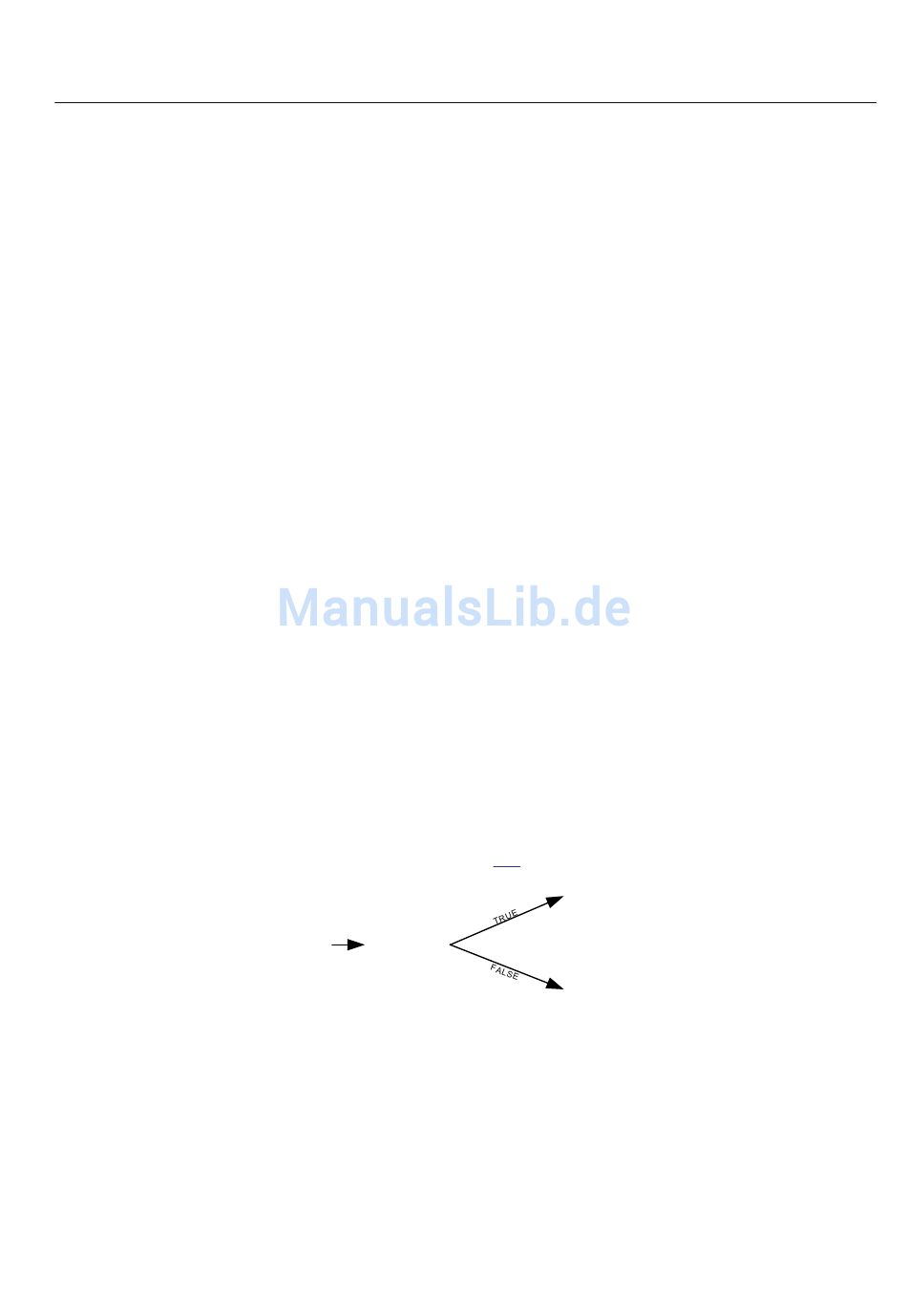

Abb. 266: L/R Schalter
266 beschrieben.
lokal = Betrieb auf
Freiluftschaltanlagenebene
fern = Betrieb auf
IED- oder höherer Ebene
de05000096.vsd
