ABB RED670 Referenzhandbuch Seite 455

1MRK 505 183-UDE B
9.1.2.8
IEC05000169 V1 DE

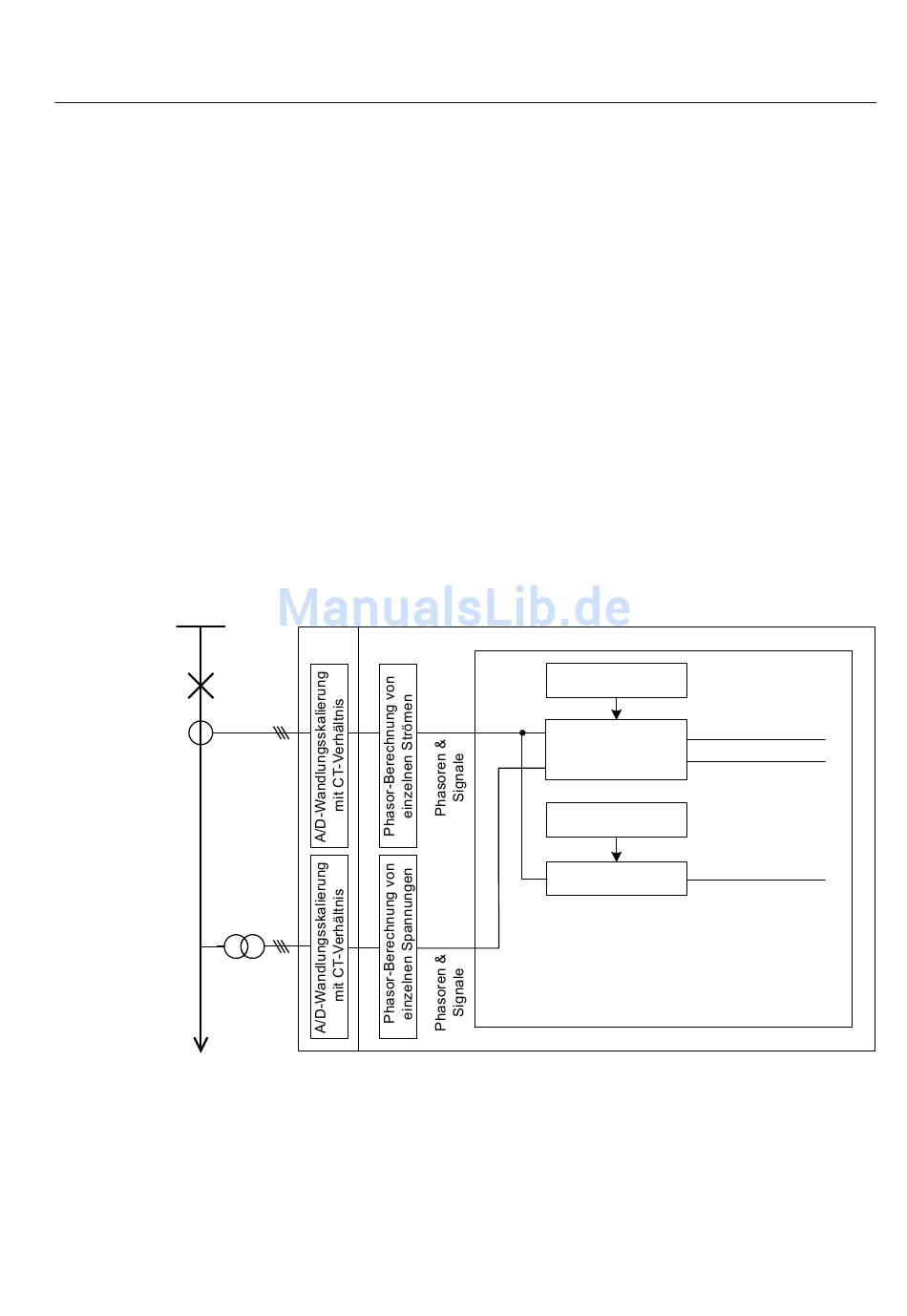

Abb. 226: Verarbeitung von gemessenen Strömen im IED für die PGPF-Funktion
Technisches Referenzhandbuch
Wenn der Generator außer Betrieb genommen wird, sinkt die Generatorspannung.
Das Überspannungsauslösesignal wird deaktiviert und das
Unterspannungsauslösesignal nach Ablauf einer eingestellten Zeitverzögerung
aktiviert. In dem Moment wird das Blockierungssignal der Überstromfunktion
deaktiviert.
Wenn der Generator im Stillstand Eingeschaltet wird, d. h. wenn die Spannung null
ist, löst die Überstromfunktion nach Ablauf einer kurzen Zeitverzögerung aus,
sofern der Generatorstrom größer ist als der Sollwert.
Wenn der Generator in Betrieb genommen wird, wird das
Überspannungsauslösesignal aktiviert, nachdem die Spannung den Sollwert
erreicht hat. In diesem Moment wird die Blockierung der Überstromfunktion
aktiviert.
Die Verzögerung der Unterspannungsfunktion verhindert ein Fehlauslösen bei
Kurzschlüssen im externen Netz.
Logikdiagramm
Die folgende Abbildung zeigt eine vereinfachte Darstellung der internen Logiken
für die PGPF-Funktion.
ADM
Multifunktionsschutz
PGPF function
Einstellungen für die Strom-
und Spannungsauswahl
Ausgewählter Strom
Festlegung des Stromes und
der Spannung, der/die an die
Ausgewählte Spannung
eingebauten Schutzelemente
angelegt werden soll
Auswahl Spannung Strom
Stabilisierungsstrom
Auswahl Stabilisierungs Strom
Abschnitt 9
REx670
Ausgewählter
de05000169.vsd
451
