3.4 Anschlüsse
3.4.1 Hydraulischer Anschluß
Beim Anschließen der Hydraulik-
schläuche darauf achten, daß die
Hydraulik sowohl traktor- als auch
maschinenseitig drucklos ist.
• Hydraulikschläuche aus der Halterung an der Deichsel
nehmen.
• Abdeckkappen der Schläuche entfernen.
• Stecker der Hydraulikschläuche (7) (8) vor dem
Einkuppeln reinigen.
• Den Druckschlauch (8) -Nennweite 15- und den
Rücklaufschlauch (7) -Nennweite 18- an ein
Schlepperventil (5) (6) montieren.
Das Schlepperventil kann
• ein doppelwirkendes Schlepperventil
mit druckfreiem Rücklauf
oder
• ein einfachwirkender Anschluß mit
druckfreiem Rücklaufanschluß sein.
Farbliche Kennzeichnung an der
Schlepperhydraulik beachten!
Schlepper mit LS-Hydraulik siehe
"Kapitel Hydraulikblock"
3.4.2 Elektrischer Anschluß allgemein bei
Standard und Komfort
• 7-poliges Verbindungskabel (3) für Beleuchtung an
7-polige Steckkupplung (1) der Schlepperelektrik
anschließen.
• Stromversorgungskabel (4) an 3-polige Strom-
steckdose (2) anschließen.
• Kabel so verlegen, daß sie nicht mit den Rädern in
Berührung kommt.
Falls Anschluß am Traktor nicht vorhan-
den – Steckdose mit Anschlußkabeln über
ET-Dienst anfordern
(ET-Nr.: 0302-068-0)
1
3
7
8
Betrieb
2
4
5
6

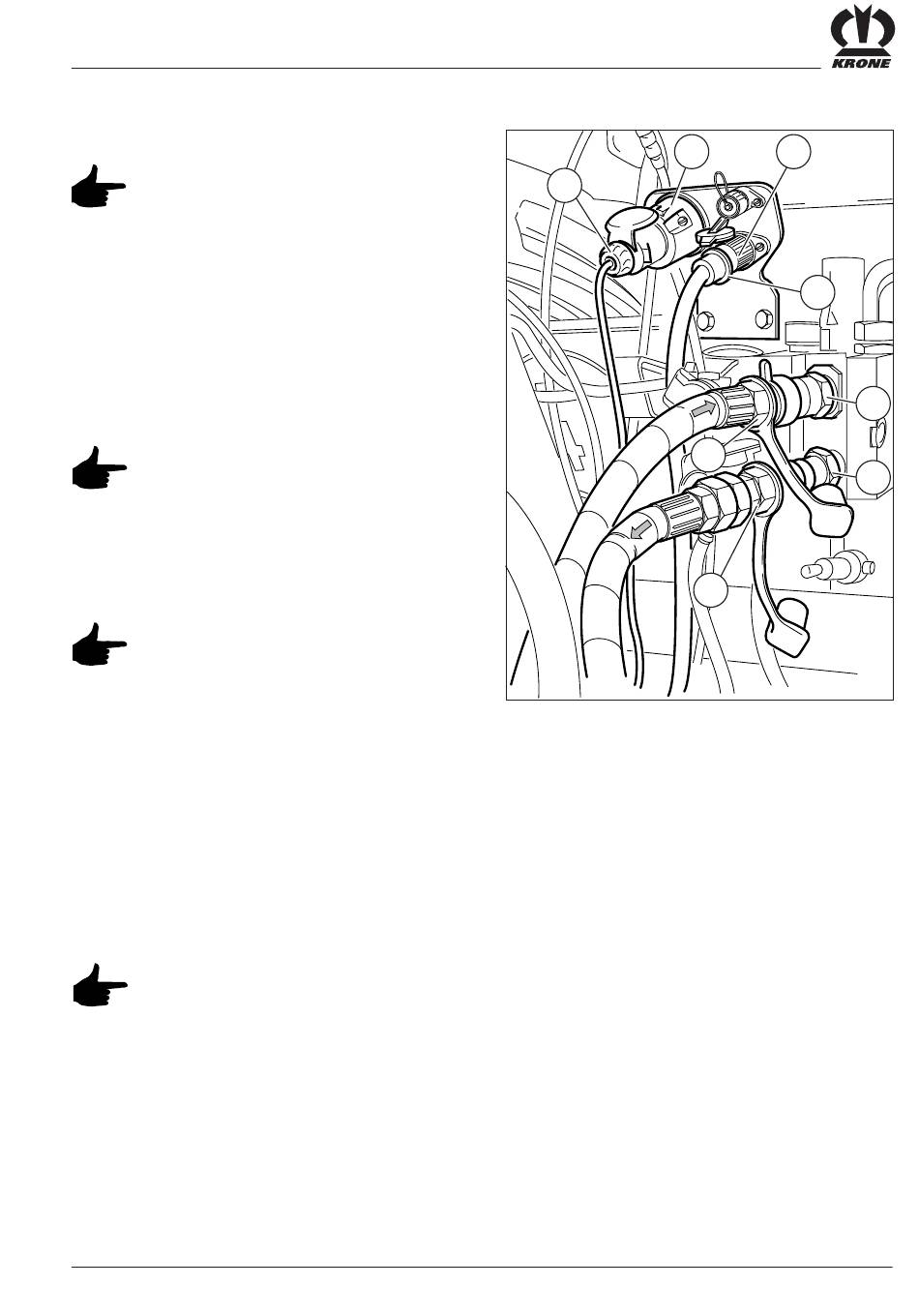

KDW02140
