Überprüfen Der Deckenrohrverschraubung - KLS Martin group marLED E9i Montageanleitung

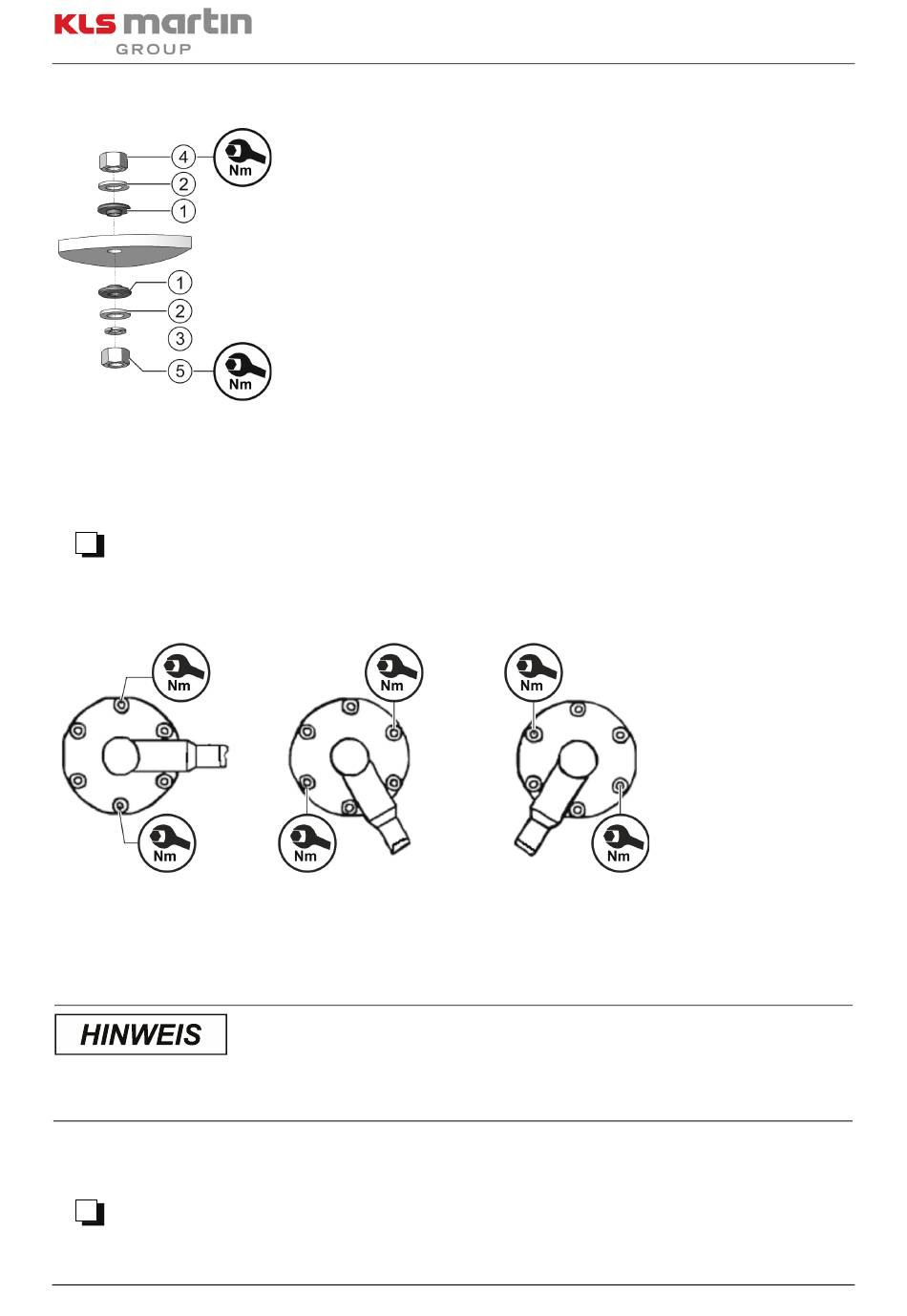

c) Überprüfen der Isolierringe, Unterlegscheiben und Federringe
• Alle Verschraubungen am Deckenrohr auf korrekte Position und Beschädigungen der Isolierringe (1),
Unterlegscheiben (2) und Federringe (3) prüfen.
• Fehlende Teile ersetzen.
• √
d) Überprüfen der Deckenrohrverschraubung
Abb. 15-6: Drehmomente an der Deckenrohrverschraubung prüfen
• Den festen Sitz der Befestigungsmuttern an der Deckenrohrverschraubung (Drehmoment: 45 Nm)
prüfen.
Zur Prüfung, mit welchen Anzugsdrehmomenten die Muttern festgezogen sind, müssen die
Schraubverbindungen von den Hebelwirkungen der Arme und Endgeräte entlastet sein.
• Den / die Tragarm(e) (1) nacheinander in die in Abb. 15-6 gezeigten Positionen drehen und in dieser Position die
Anzugsdrehmomente der beiden markierten Muttern prüfen bzw. diese Muttern mit 45 Nm anziehen!
• √
216
Operationsleuchtensysteme marLED® E9i / E15 (battery) und X
1 Isolierringe
2 Unterlegscheiben
3 Federring
4 Muttern M12, Anzugsdrehmoment 45 Nm
Montageanleitung
Revision 07
