12.6.4

Federarmschalen am Federarm montieren

12.6.4.1 Blenden am Federarm montieren

Verletzungsgefahr durch scharfe Kanten!
Die Blenden haben scharfe Kanten.
• Blenden vorsichtig montieren.
Zerstörung der Blenden durch Knicken!
Werden die Blenden geknickt, können sie nicht mehr verwendet werden:
• Die Blenden nicht knicken.
128
Operationsleuchtensysteme marLED® E9i / E15 (battery) und X

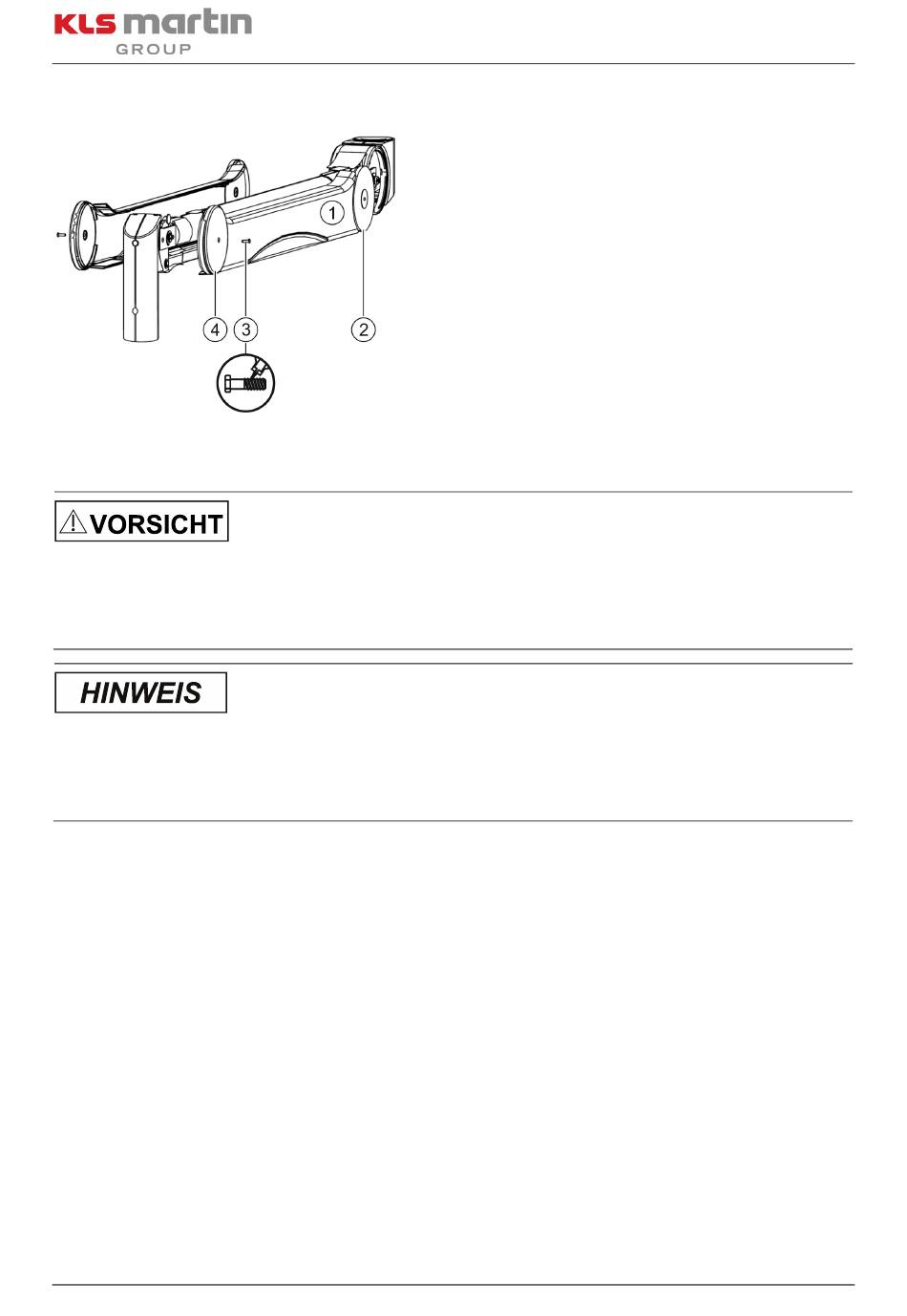

Die Federarmschale (1) hat eine flachere und eine
tiefere Dekorkappe. Bei der Montage muss die dickere
Dekorkappe (2) am hinteren Gelenk, die flachere
Dekorkappe (4) am vorderen Gelenk montiert werden.
• Je Federarmseite eine Federarmschale (1) aufsetzen,
miteinander verrasten und mit 2 neuen
Senkschrauben mit Kreuzschlitz M3 x 10 mm (3) mit
Schraubensicherung anschrauben.
• Sicheren Sitz der Federarmschalen (1) prüfen.
• Blenden wie unten beschrieben montieren.
