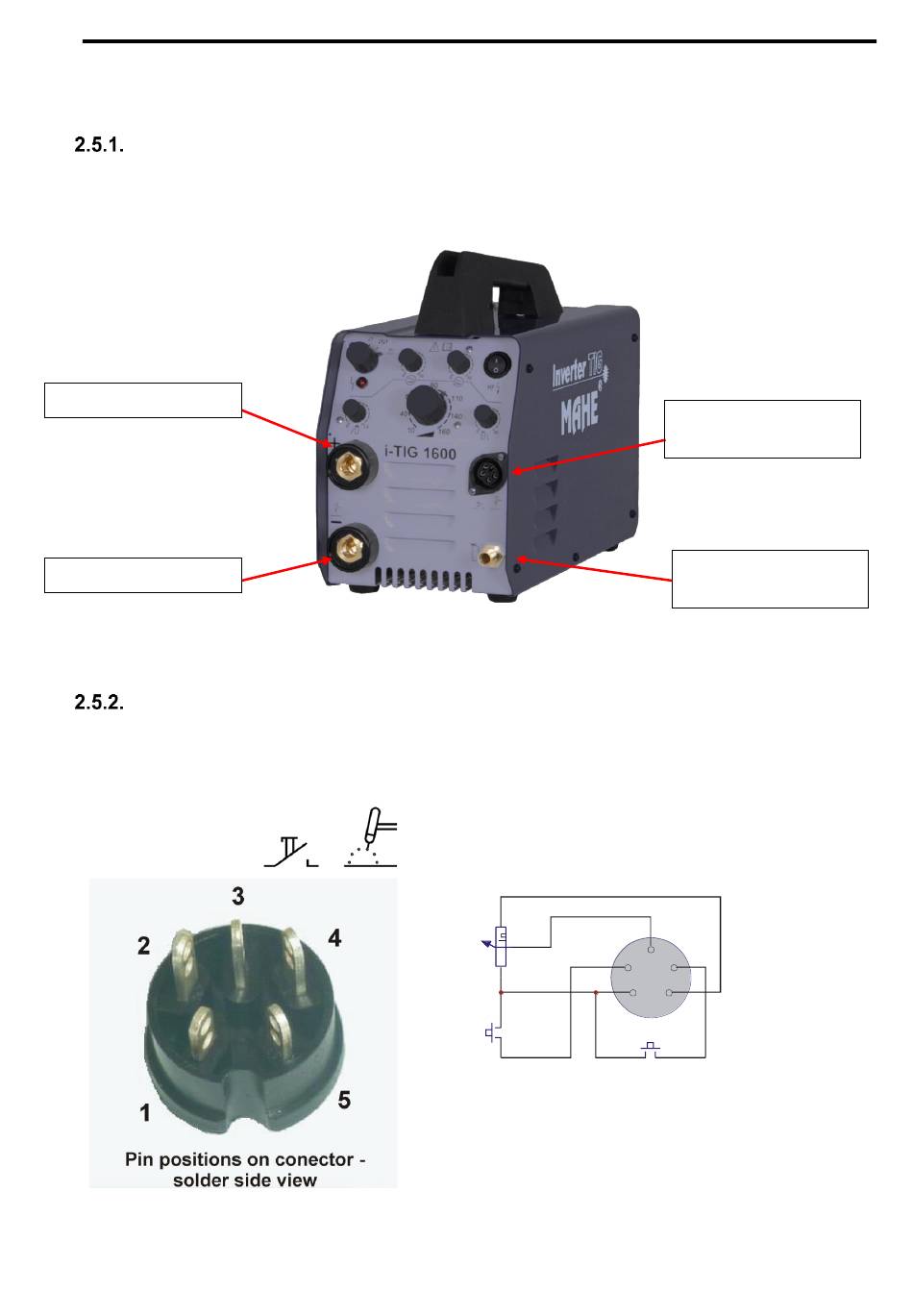

Anschluss für WIG - MMA Schweißen
2.5.

WIG-Anschluss

Werkstückklemme
WIG-Brenner
Tasteranschluss für den WIG-Brenner
Für den Anschluss der Starttaster muss ein fünfpoliger AMPHENOL Stecker (T3012002)
verwendet werden.
Steckerbeschreibung
5
:
*
R
L
T1
*Potentiometer: linear 1kOhm-10kOhm
1. Minus für Taster und Potentiometer
2. Haupt Taster....T1
3. Fernbedienung Eingang
4. Hilfstaster.........T2
5. 5V für Potentiometer
Tasteranschluss für
den WIG-Brenner
Gasanschluss für
den WIG-Brenner
3
2 4
1 5
T2
