MultiSystem 4010
Betriebsanleitung

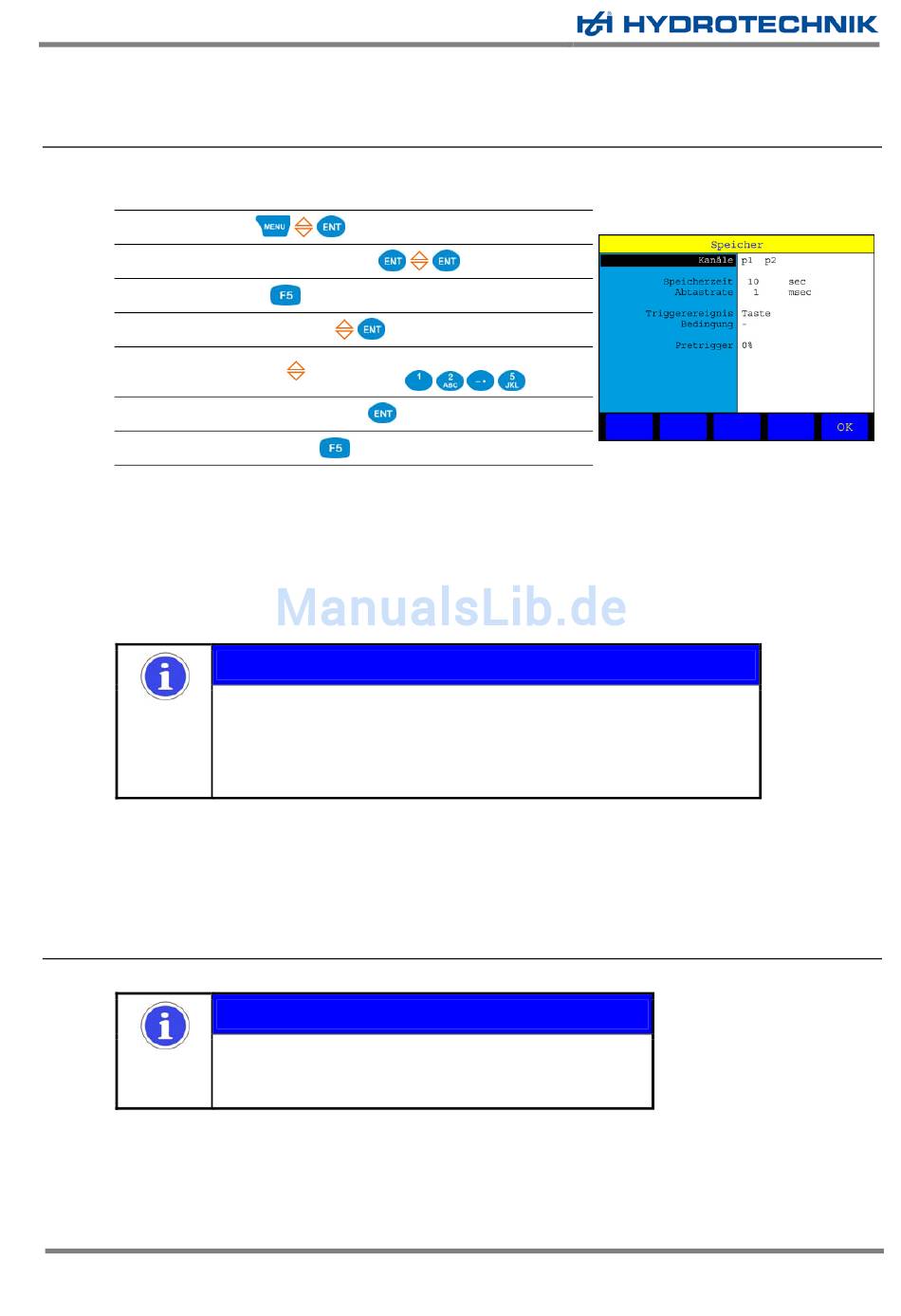

5.6.
Messdaten erfassen
Messdaten werden in Form von Messreihen erfasst, die Sie im Speicher-Menü konfigurieren.
Funktion aufrufen:
Kanäle zum Speichern auswählen:
Auswahl bestätigen:
Speicherfunktionen aufrufen:
Einstellung markieren:
Einstellung bzw. Wert bestätigen:
Programmierung beenden:
Kanäle
Speicherzeit
Abtastrate
Triggerereignis
5.7.
PC anschließen und Messdaten übertragen
© Hydrotechnik GmbH • Alle Rechte vorbehalten
Rev. 1.7 / 2013-07-01 deutsch
oder Wert eingeben, z.B.
12,5:
aktivieren Sie die Kanäle, deren Messdaten gespeichert werden sollen
geben Sie ein, wie lange Messdaten aufgezeichnet werden sollen und wählen Sie
die gewünschte Zeiteinheit
geben Sie ein, in welchen Zeitabständen Messdaten aufgezeichnet werden sollen
und wählen Sie die gewünschte Zeiteinheit
Hinweis
Speicherzeit und Abtastrate legen fest, in welchen Zeitabständen und
wie lange Messwerte gespeichert werden. Es ist empfehlenswert, durch
entsprechende Konfiguration die Menge der gespeicherten Messdaten
möglichst gering zu halten, um die spätere Auswertung und Darstellung
zu erleichtern.
ein Trigger ist eine Bedingung, die eintreten muss, damit die Speicherung der
Messdaten beginnt oder endet. In diesem Fall ist „Taste" definiert, d.h. die
Speicherung beginnt auf Tastendruck. Bitte beachten Sie Abschnitt 6.6 auf Seite
36 für Hinweise zur Verwendung von Triggern.
Hinweis
Sie müssen die Software HYDROcom auf Ihrem PC
installiert haben, bevor Sie Messdaten auf den Computer
übertragen können.
Seite 18 von 50
